MURATA MEMS EVALUATION UNIT — Doc.No. 2249 Rev. 3

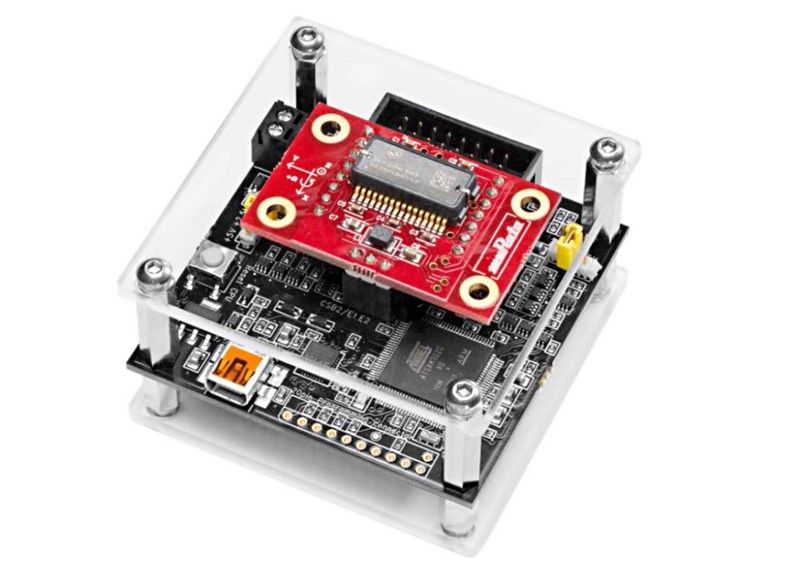

Murata MEMS Evaluation Unit on tarkoitettu MEMS-antureiden ja eri anturiperheiden tekniseen arviointiin ja komponenttien toiminnallisuuden todentamiseen.

Pakkauksen ja ohjelmiston yleiskuva:

• Laite toimitetaan demokansion sisältävän USB-muistitikun kanssa.
• Demonstratiohjelmisto tarjoaa kaaviot ja numeeriset indikaattorit; mahdollisuuden muokata kaavion aluetta, jäädyttää näkymä, zoomata ja ottaa kuvakaappauksia; datan tallennuksen tiedostoon sekä laajennetut datalogging-toiminnot.
• Ohjelmisto mahdollistaa sensorin tilarekisterien tarkastelun, rekisterien luku- ja kirjoitusoperaatiot sekä makrokäskyjen lähettämisen automaattiseen arviointiin.

Asennusvaatimukset ja käyttöjärjestelmät:

• Demo-GUI vaatii Java Runtime Environment (JRE) -ympäristön asennettuna.
• FTDI-pohjaisten USB-laitteiden ajurit on asennettava, jotta laite löytyy käyttöjärjestelmässä.
• GUI tukee Windows- ja Linux-ympäristöjä (32- tai 64-bittiset).
• Linux-asennuksen yhteydessä mukana oleva install.sh-skripti konfiguroi tarvittavat UDEV-oikeudet (skripti on testattu Ubuntu 12.04 LTS).

Käynnistys ja yhteydet:

• Windows: GUI käynnistetään kaksoisklikkaamalla start.bat-tiedostoa.
• Linux: install.sh suoritetaan tarvittaessa kerran UDEV-oikeuksien asettamiseksi ja GUI käynnistetään start.sh-skriptillä.
• Tiedonsiirto arviointikortin ja PC:n välillä tapahtuu USB-yhteydellä; sarjaporttivaihtoehto (VCP) on saatavilla erityistapauksissa (esim. Bluetooth-yhdistettäessä), mutta suositeltu ja vakaampi yhteys on USB.

Laitteiston liitännät ja virransyöttö:

• Arviointikortin liitännät sisältävät USB-liittimen, 16-napaisen liittimen ulkoiselle laajennuslevylle, ruuviliittimet ulkoiselle virtalähteelle, reset-painikkeen ja lämpötila-anturin.
• Jos käytetään laajennuskortteja, joissa on analogisia inclinometer- tai kiihtyvyysantureita, ne vaativat ulkoisen virtalähteen 7–15 VDC; ulkoinen virta voidaan kytkeä ruuviliittimiin joko pääkortissa tai laajennuskortissa.

Käytännön huomioita arviointiprosessissa:

• Demo-ohjelmisto sisältää sensori- ja korttikohtaiset näkymät, joista voidaan säätää mittausparametreja, kuten toimintatilaa ja datanäytteenottotaajuutta, sekä tallentaa mittausdata valittuun tiedostoformaattiin.
• Ennen GUI:n käynnistystä arviointikortti tulee kytkeä PC:hen; sulje ohjelmisto ennen kortin irrotusta.
• Dokumentaatio neuvoo tarkistamaan päivitykset Muratan demokit-sivulta varmistaaksesi uusimman GUI-version.

Tiivistelmä ostajalle (tekninen):
Murata MEMS Evaluation Unit tarjoaa valmiin ohjelmisto- ja laitteistoympäristön MEMS-antureiden toiminnalliseen arviointiin ja dataloggingiin. Laite soveltuu suunnittelu- ja validointivaiheen testeihin, tukee sekä Windows- että Linux-ympäristöjä, ja sen laajennettavuus 16-napaisen liittimen kautta mahdollistaa erilaisten sensorilähtöjen tutkimisen (huomioi analogisten laajennuskorttien 7–15 VDC virtavaatimukset).
