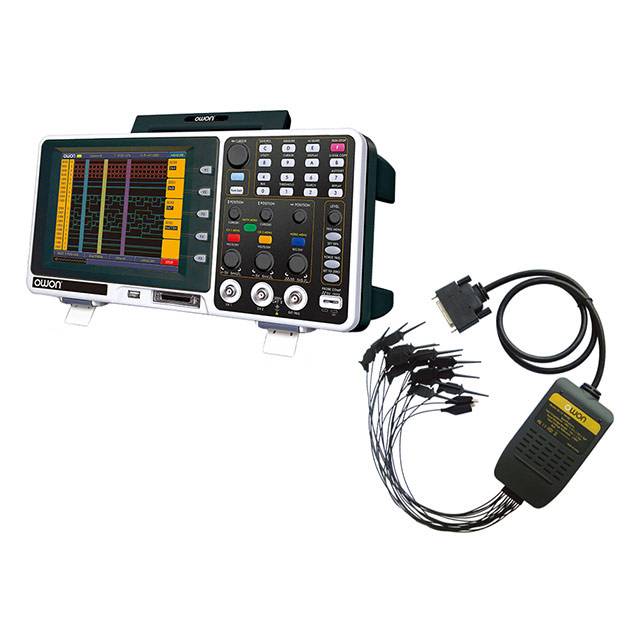

OWON MSO7062TD digitaalinen oskilloskooppi + logiikka-analysaattori, 60 MHz

OWON MSO7062TD on monipuolinen mixed-signal-oskilloskooppi (MSO), joka yhdistää digitaalisen tallennusoskilloskoopin ja 16-kanavaisen logiikka-analysaattorin samaan mittalaitteeseen. Se soveltuu erityisesti elektroniikan suunnitteluun, vianhakuun, huoltoon, tuotekehitykseen ja opetuskäyttöön.

Oskilloskoopissa on kaksi analogista mittauskanavaa, 60 MHz kaistanleveys sekä 1 GS/s näytteenottotaajuus. Suuri 8 tuuman värillinen TFT-LCD-näyttö helpottaa sekä analogisten että digitaalisten signaalien tarkastelua.

Ominaisuudet

• Kaistanleveys: 60 MHz
• Analogiset kanavat: 2
• Logiikka-analysaattori: 16 digitaalista kanavaa
• Näytteenottotaajuus: enintään 1 GS/s
• Muistisyvyys: 2 Mpts
• Näyttö: 8" TFT-värinäyttö, 640 × 480
• Tuloimpedanssi: 1 MΩ / 15 pF
• Tyypillinen nousuaika: 5,8 ns
• FFT-toiminto: taajuustason analysointiin
• Automaattiset mittaukset: 20 mittaustoimintoa
• Auto Scale: automaattinen signaalin sovitus näytölle
• Liitäntä: USB
• Käyttöjännite: 100–240 VAC

Mixed Signal -mittaus

MSO7062TD mahdollistaa analogisten ja digitaalisten signaalien tutkimisen samalla mittalaitteella. Integroitu 16-kanavainen logiikka-analysaattori soveltuu esimerkiksi digitaalipiirien, ohjaussignaalien ja sulautettujen järjestelmien vianhakuun.

Toiminnot

• Digitaalinen tallennusoskilloskooppi (DSO)
• 16-kanavainen logiikka-analysaattori (LA)
• Automaattiset mittaukset
• Kursorimittaukset
• FFT-analyysi
• Auto Scale
• Aaltomuotojen tallennus ja palautus
• USB-tiedonsiirto ja USB-muistin tuki

Toimitukseen sisältyy

• OWON MSO7062TD -oskilloskooppi
• 2 × passiivinen 10:1-mittapää
• Logiikka-analysaattorimoduuli
• USB-kaapeli
• Virtajohto
• Käyttöohje

Valmistaja: OWON
Valmistajan tuotenumero: MSO7062TD
Tuotetyyppi: Mixed Signal Oscilloscope (MSO)
