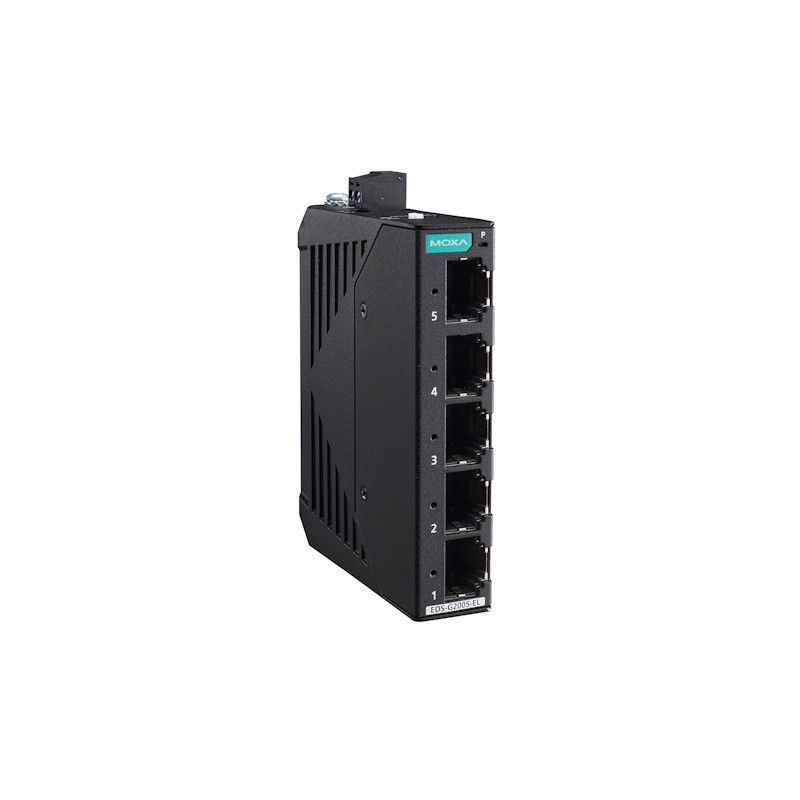

Ominaisuudet

• 5 kpl 10/100/1000BaseT(X) Ethernet-portteja (RJ45-liittimillä)
• Kompakti ja kevyt metallikotelo, helppo asennus DIN-kiskoon tai seinälle (lisävarusteella)
• Laatu palvelulle (QoS) ja lähetystulvansuojauksen (Broadcast Storm Protection) tuki
• Laaja käyttöjännitealue ja ylivirta-/napaisuussuojaus
• Käyttölämpötila:
  • EDS-G2005-EL: -10 – +60 °C
  • EDS-G2005-EL-T: -40 – +75 °C

Tekniset tiedot

• Täysi-/puoli dupleksitila
• Automaattinen MDI/MDI-X -tunnistus
• Automaattinen nopeuden tunnistus
• MAC-osoitetaulun koko: 4K
• Puskurimuisti: 1,5 Mbit
• Tietojen käsittely: Store and Forward (varastoi ja edelleenlähettää)

Tuetut standardit

• IEEE 802.3 (10BaseT)
• IEEE 802.3u (100BaseT(X))
• IEEE 802.3ab (1000BaseT(X))
• IEEE 802.1p (Palveluluokat)
• IEEE 802.3x (Virranhallinta)

Verkko-ominaisuudet

• Palvelunlaadun hallinta (QoS)
• Lähetystulvansuojaus (BSP)

Liitännät ja sähkönsyöttö

• 1 x irrotettava 2-napainen ruuviliitin
• Tulojännite: 12/24/48 VDC
• Toiminta-alue: 9,6 – 60 VDC
• Virrankulutus: 0,21 A (maks.)
• Ylivirtasuojaus: Kyllä
• Napaisuussuojaus: Kyllä

Fyysiset ominaisuudet

• Mitat: 18 x 81 x 65 mm
• Paino: 120 g
• Kotelo: Metallia
• Asennus: DIN-kisko tai seinäkiinnitys (lisävarusteella)
• Säilytyslämpötila (pakattuna): -40 – +85 °C
• Suhteellinen ilmankosteus: 5 – 95 % (ei tiivistyvä)

Standardit ja sertifikaatit

Turvallisuus

• UL 61010-2-201
• EN 62368-1 (LVD)

EMC (sähkömagneettinen yhteensopivuus)

• EN 55032 / EN 55035
• EN 61000-6-2 / EN 61000-6-4

EMI (sähkömagneettiset häiriöt)

• CISPR 32
• FCC Osa 15B, Luokka A

EMS (sähkömagneettinen sietoisuus)

• IEC 61000-4-2 (ESD): kosketus 6 kV, ilma 8 kV
• IEC 61000-4-3 (Säteilyhäiriöt): 80 MHz – 1 GHz, 20 V/m
• IEC 61000-4-4 (Purkaukset): 1 kV (syöttö ja signaali)
• IEC 61000-4-5 (Ylijännite): 1 kV (syöttö ja signaali)
• IEC 61000-4-6 (Johtuvat häiriöt): 10 V
• IEC 61000-4-8 (Magneettikenttä)

Mekaaninen kestävyys

• IEC 60068-2-27 (Iskunkesto)
• IEC 60068-2-6 (Tärinänkesto)
• IEC 60068-2-32 (Pudotuskestävyys)
