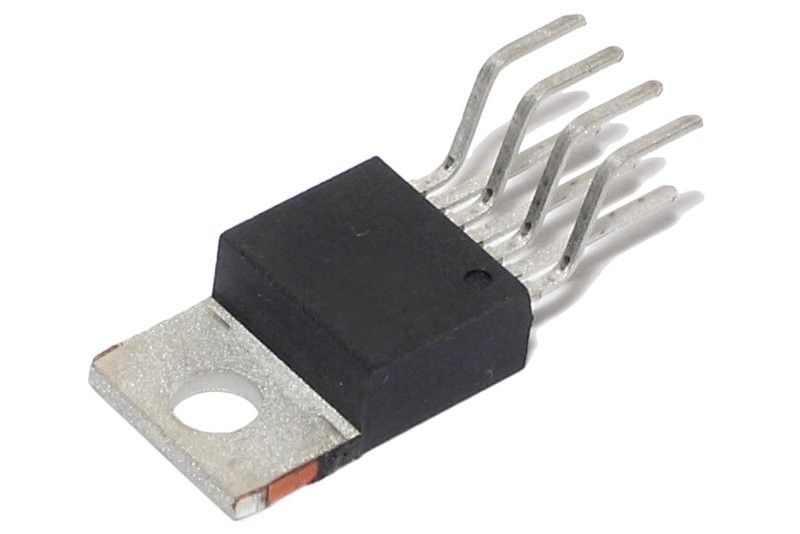

TOP243YN – Off-line Flyback Switcher IC (TO-220)

TOP243YN on Power Integrationsin TOPSwitch-GX -sarjan integroitu off-line kytkinpiiri, joka mahdollistaa tehokkaan AC/DC flyback-virtalähteen rakentamisen minimaalisella komponenttimäärällä. Piiri sisältää PWM-ohjaimen, korkean jännitteen MOSFETin sekä useita suojaustoimintoja.

Keskeiset ominaisuudet

• Integroitu MOSFET ja PWM-ohjain samassa kotelossa
• Suora käyttö 85–265 VAC verkkosyötöstä
• Maks. teho jopa noin 45 W (230 VAC)
• Sisäänrakennettu soft-start ja virranrajoitus
• Yli- ja alijännitesuojat (OVP/UVP)
• Lämpösuoja hysteresis-toiminnolla
• Frequency jitter → pienempi EMI
• Ei tarvetta dummy-kuormalle (zero-load regulation)

Tekniset tiedot

• Topologia: Flyback
• Kytkentätaajuus: ~132 kHz
• Syöttöjännite: 85...265 VAC
• Maks. duty cycle: ~83 %
• Kotelo: TO-220 (through-hole)
• Käyttölämpötila: -40 ... +150 °C

Käyttökohteet

• AC/DC adapterit (5V, 12V jne.)
• TV ja monitorien virtalähteet
• Set-top boxit ja digilaitteet
• Verkkolaitteet ja modeemit
• Pienitehoiset teholähteet ja UPS-ratkaisut

Lisätiedot

TOP243YN soveltuu erityisesti flyback-tyyppisiin teholähteisiin, joissa tarvitaan kustannustehokas ja luotettava ratkaisu. Integroitu rakenne vähentää ulkoisten komponenttien määrää ja yksinkertaistaa suunnittelua.
