TL084IN – Nelikanavainen JFET-operaatiovahvistin, PDIP-14

TL084IN on nelikanavainen (quad) JFET-tuloilla varustettu operaatiovahvistin, joka soveltuu laajasti analogisiin signaalinkäsittelysovelluksiin. Komponentti tarjoaa korkean tuloresistanssin, pienen kohinan ja hyvän slew rate -arvon, mikä tekee siitä sopivan esivahvistimiin, aktiivisuotimiin, audiopiireihin ja mittauselektroniikkaan.

Keskeiset ominaisuudet

• 4 riippumatonta operaatiovahvistinta samassa paketissa
• JFET-tulot → korkea tuloresistanssi
• Matala kohina
• Korkea slew rate (~13 V/µs tyypillinen)
• Laaja käyttöjännitealue (±5 V … ±18 V)
• Matala sisääntulovirta

Tekniset tiedot

• Piirityyppi: Operaatiovahvistin (quad)
• Malli: TL084IN

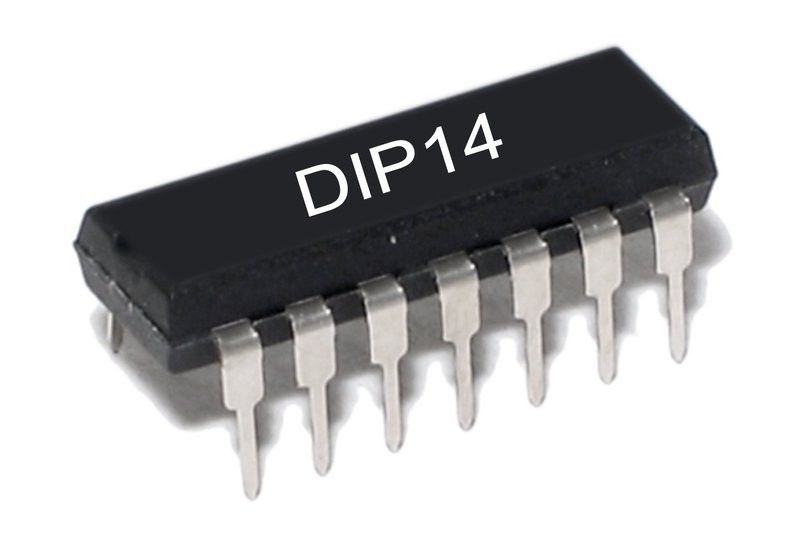

• Kotelo: PDIP-14 (läpipainettava)
• Käyttöjännite: ±5 V – ±18 V
• Kaistanleveys (GBW): n. 3 MHz
• Slew rate: n. 13 V/µs
• Tuloresistanssi: korkea (JFET-tulot)
• Käyttölämpötila: 0 … +70 °C

Sovelluskohteet

• Audiovahvistimet ja esivahvistimet
• Aktiivisuotimet
• Signaalin muokkaus ja bufferointi
• Mitta- ja testauslaitteet
• Analogiset ohjauspiirit

Paketointi

• PDIP-14 (DIP, läpipainettava)
• Sopii prototyyppilevyille ja perinteiseen THT-asennukseen

TL084IN on yleiskäyttöinen ja luotettava nelikanavainen operaatiovahvistin, joka tarjoaa hyvän suorituskyvyn useimpiin analogisiin sovelluksiin.
