Kuvaus
Tämä SHIM tarjoaa kätevän tavan syöttää virtaa Raspberry Pi Pico -laitteellesi LiPo/LiIon-akusta. Voit ladata akun helposti antamalla virtaa Picon USB-porttiin.

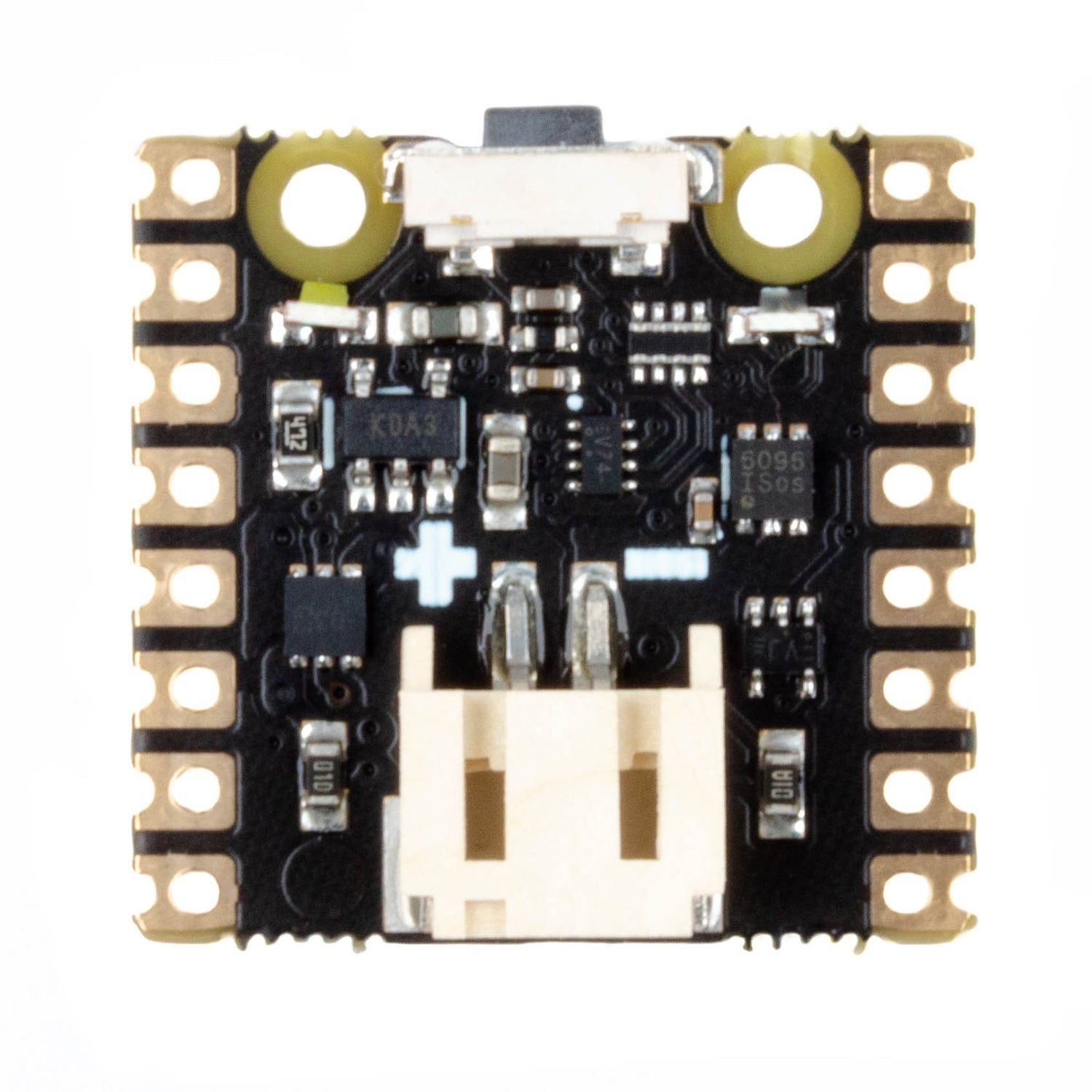

Juota tämä siisti pieni neliö Picon takapuolella oleviin nastoihin, kytke sopiva litiumioni/polymeeriakku ja tada - LiPo Pico! Sisäänrakennettu latauspiiri tarkoittaa, että voit ladata liitetyn akun syöttämällä virtaa Picoon USB:n kautta, ja se sisältää suojauksen ylipurkausta ja ylivirtaa vastaan. Siellä on virtapainike, jolla voit estää SHIMiä antamasta akkuvirtaa, kun sitä ei tarvita, ja kytkeä projektisi päälle ja pois päältä, sekä kaksi LED-merkkivaloa - valkoinen, joka näyttää, kun SHIM antaa virtaa, ja punainen, joka kertoo, kun akkua ladataan.
Olemme suunnitelleet sen mahdollisimman ohueksi, jotta se voidaan sijoittaa muiden lisälaitteiden, kuten Pico Packien ja alustojen, alle, ja se on yhteensopiva kaikkien LiPo-, LiIon- ja suurikapasiteettisten LiPo-akkujemme kanssa.
Turvallisuushuomautus! Käytä tätä SHIMiä vain LiPo- tai LiIon-akkujen kanssa ja varmista, että kaikki LiPo-akkuja sisältävät projektit on suojattu riittävästi kolhuilta, taipumiselta, puhkeamiselta tai murskaantumiselta.
- MCP73831-laturi 215mA:n latausvirralla(tietolehti).
- XB6096I2S-akkusuoja(tietolehti)
- Virtapainike
- 2-napainen JST PH-liitin, jonka napaisuus on merkitty piirilevyyn.
- Virran ja latauksen LED-merkkivalot
- Yhteensopiva Raspberry Pi Picon kanssa.
- Tarvitaan juottamista.
- Mitat: noin 21mm x 21mm x 7mm (L x S x K, liittimet mukaan lukien).
- Kaavio
Raspberry Pi Pico, akku ja muut Picon lisäosat eivät sisälly toimitukseen!
Aloittaminen

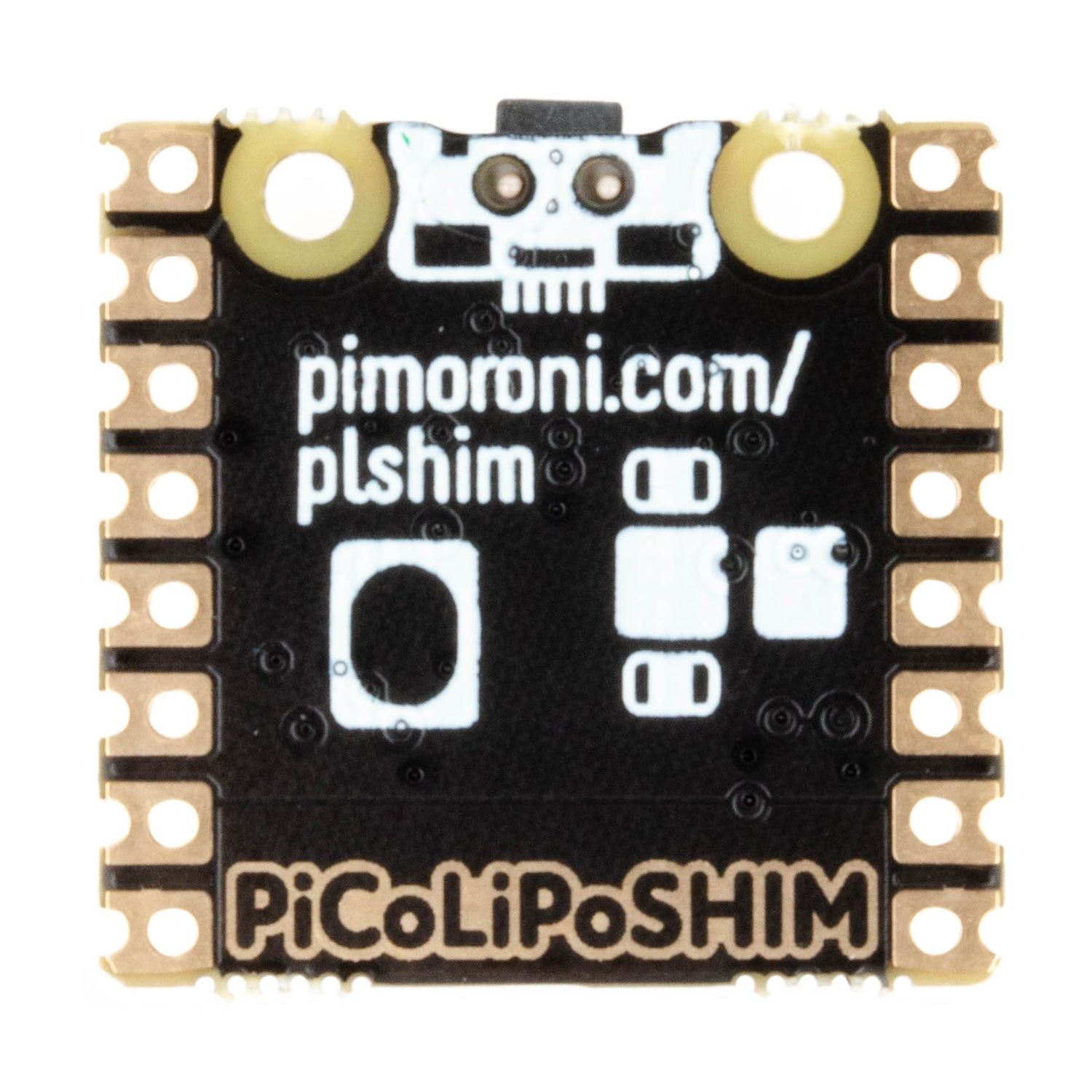

Sinun on juotettava SHIM Picon takaosaan niin, että virtapainike on samassa päässä kuin USB-portti. SHIMin tekstin ja Picon takana olevien nastojen merkintöjen pitäisi olla vastakkain.
Ohjelmisto
Voit käyttää LiPo SHIM for Pico -liitäntää minkä tahansa Pico OS:n kanssa, sillä se ei vaadi toimiakseen minkään ohjelmiston asentamista.
Olemme koonneet MicroPython-esimerkin, jossa näytetään, miten voit lukea järjestelmäjännitteen Picon VSYS-nastasta arvioidaksesi, kuinka paljon akussa on varausta jäljellä, ja näyttää sen Pico Explorerissa tai Pico Display -näytössä.
Huomautuksia
- Virtapainiketta voidaan käyttää myös nollauspainikkeena, jee! Paina sitä kahdesti katkaistaksesi ja palauttaaksesi virran samalla kun pidät Picon BOOTSEL-painiketta alhaalla päästäksesi käynnistyslataustilaan, eikä kaapeleita tarvitse kytkeä tai irrottaa.
- Koska Pico Display -näytön alapuolella on kookas näyttöliitin, sinulla saattaa olla vaikeuksia saada SHIM-levy alle, jos Picon header-nastat ovat lyhyemmällä puolella. Suosittelemme hankkimaan pidemmät pinoamispäätteet tai Pico Omnibus / Pico Decker, jos haluat käyttää tätä SHIMiä Pico Display -näytön kanssa.
- Vaihtoehtoisesti, jos olet kunnianhimoinen kokeellisen juottamisen suhteen, voit kokeilla juottaa Picon ja SHIMin molemmat otsikon lyhyeen päähän, selkä toisensa jälkeen. Tällä menetelmällä saat paljon ohuemman Pico/SHIM-paketin, joka toimii hienosti Pico Display -näytön kanssa, mutta sinun on varmistettava, että juotosliitoksesi ovat hyvässä kosketuksessa molempien piirilevyjen ja otsikon tyynyihin.
