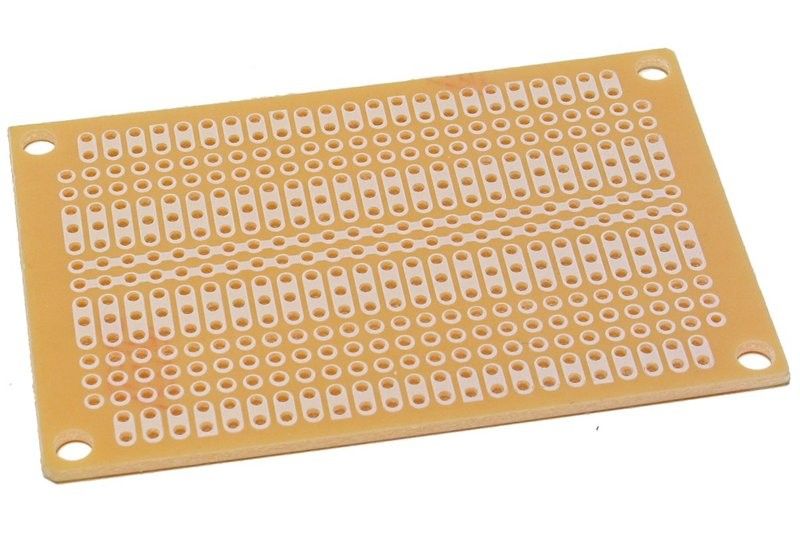

MIXED-PAD PROTOKORTTI TÄPLILLÄ JA LIUSKOILLA

• soveltuu hyvin muutaman DIP-koteloisen piirin muodostamiin kytkentöihin
• komponenttipuolella silkissä kuparipuolta mukailevat merkinnät
• juotosliuskat ryhmitelty kolmen ja kahden reiän pituisiin pötköihin
• kortin keskellä päästä päähän menevät pötköt esim. maata ja käyttöjännitettä varten
• kortin reunoissa 3,5 mm kiinnitysreiät
• pädien reiät Ø 1,0 mm
• paksuus 1,5 mm
• 2,54 mm rasterilla
