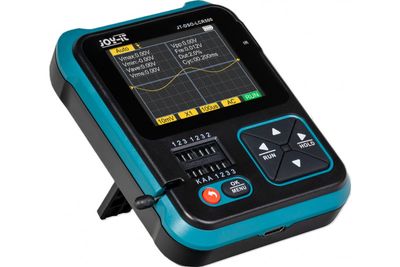

Digitaalisen oskilloskoopin avulla määrätietoiset harrastajat voivat arvioida aikariippuvaisia signaaleja ilman kalliita mittauslaitteita.
Monitoiminen komponenttitesteri mahdollistaa myös komponenttien nopean ja automaattisen tunnistuksen. Lisäksi DSO-LCR500-laitteessamme on muita hyödyllisiä toimintoja, kuten signaaligeneraattori, infrapunasignaalin dekooderi sekä Zener-diodien, DS18B20-anturien ja DHT11-anturien mittaus.

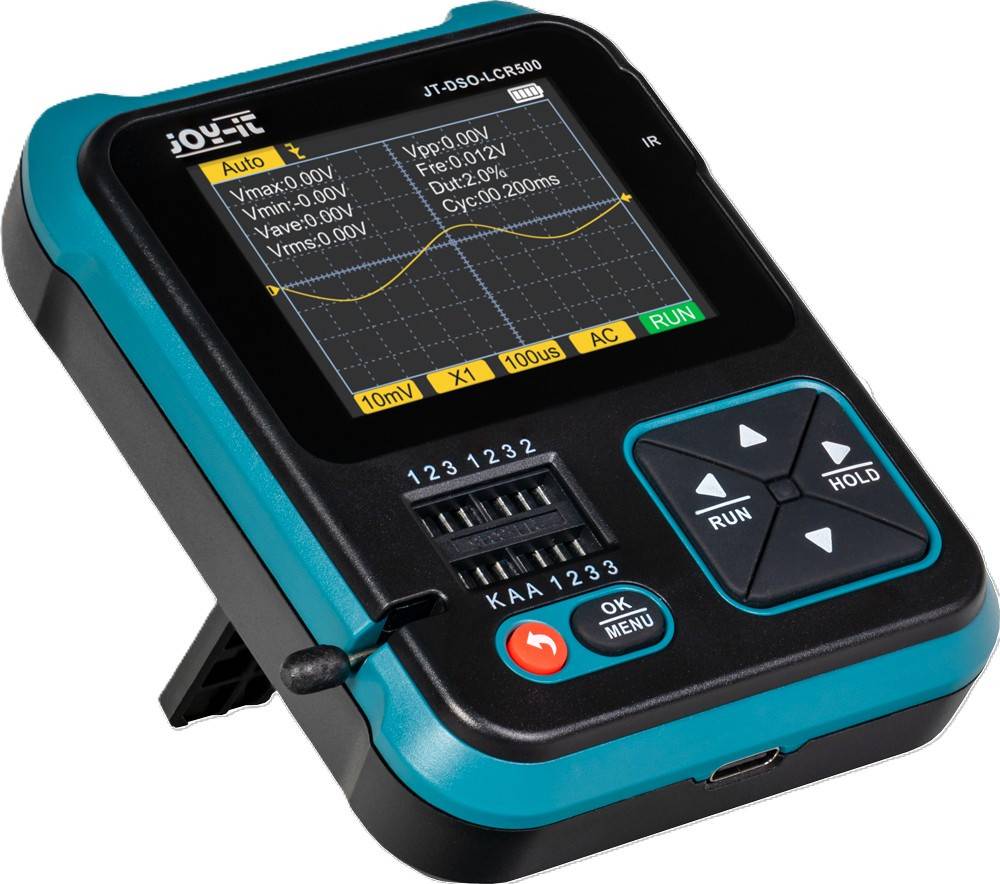

Laite on varustettu 1500 mAh:n ladattavalla akulla, joka voidaan ladata kätevästi USB-C-liitännän kautta. Integroitu, taitettava teline helpottaa lisäksi käyttöä.

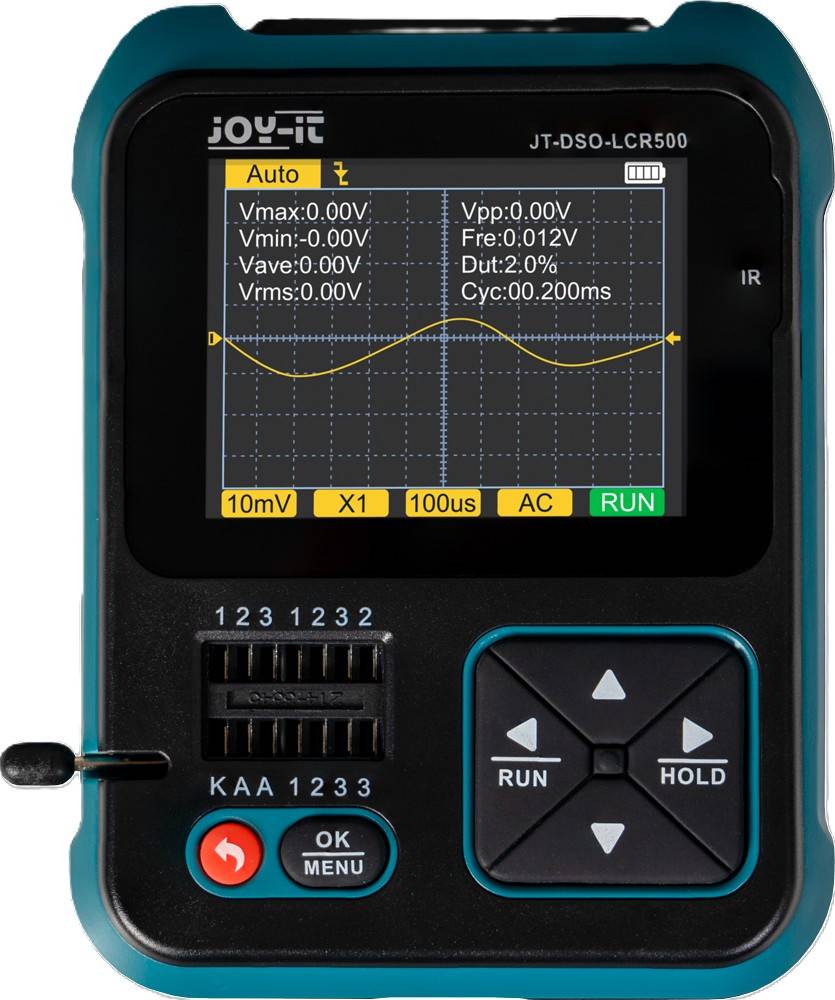

Digitaalinen oskilloskooppi

• Näytteenottotaajuus: 10 MS/s, 0–500 kHz kaistanleveys
• Tulovastus: 1 MΩ, AC/DC-kytkentä
• Pystysuuntainen herkkyys: 10 mV/div – 10 V/div; aikaperusta: 10 µs – 10 s/div
• Laukaisu: automaattinen, normaali, yksittäinen; nouseva/laskeva reuna

Komponenttitesteri ja LCR-mittari

• Tunnistaa automaattisesti vastukset, kondensaattorit, induktorit, diodit, transistorit, SCR:t, triacit
• R: 0,01 Ω–50 MΩ
• C: 25 pF–100 mF; L: 10 µH–1000 µH
• Transistori-analyysi: hFE, UBE, ID/VGS, RDS(on), porttikapasitanssi, vuoto jne.

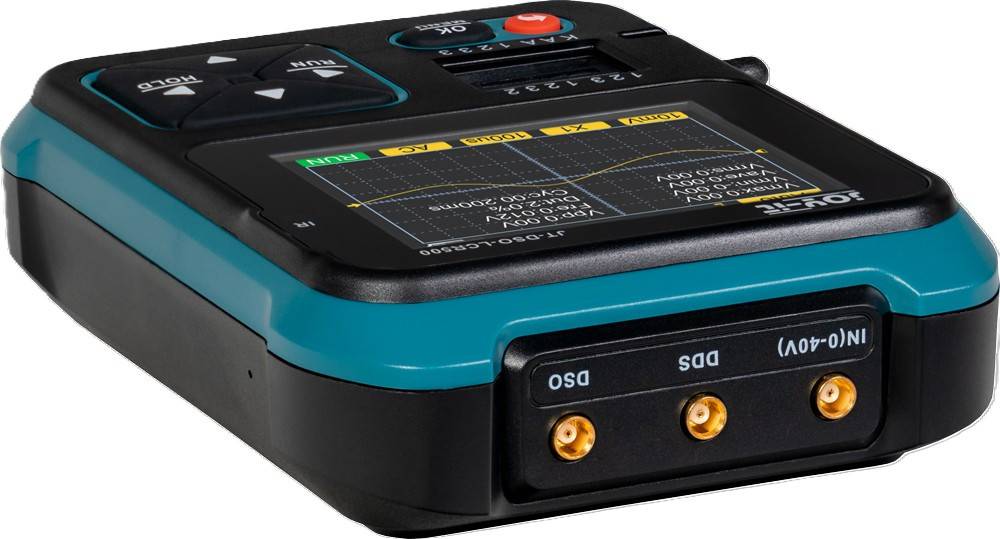

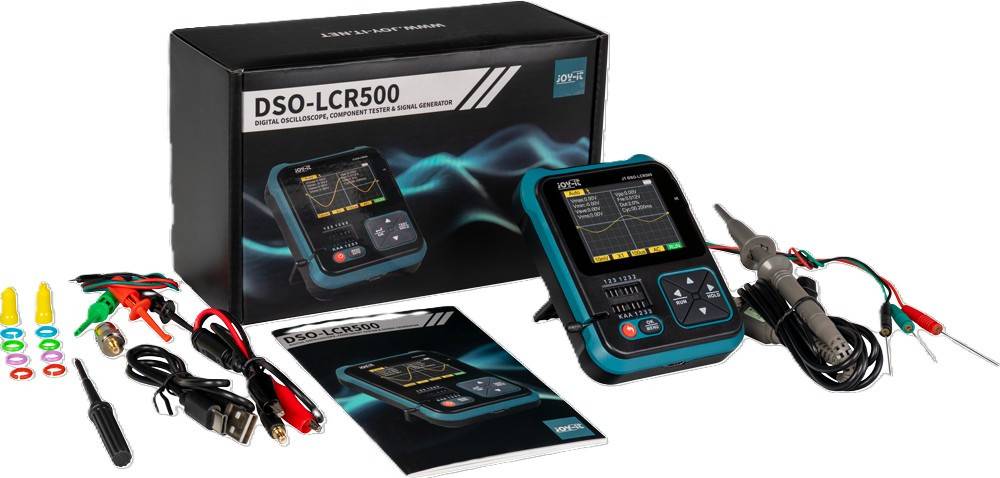

• mittajohdot MCX-liittimillä (katso MCX-häntäjohto alta omien mittajohtojen tekemiseen)

Sisäänrakennettu signaaligeneraattori

• Tuottaa siniaaltoja, neliöaaltoja, pulssiaaltoja, kolmioaaltoja ja sahahammasaaltoja
• Taajuus: 1–100 kHz; amplitudi ~0–3,3 V

Lisätoiminnot

• Jatkuvuustarkistin

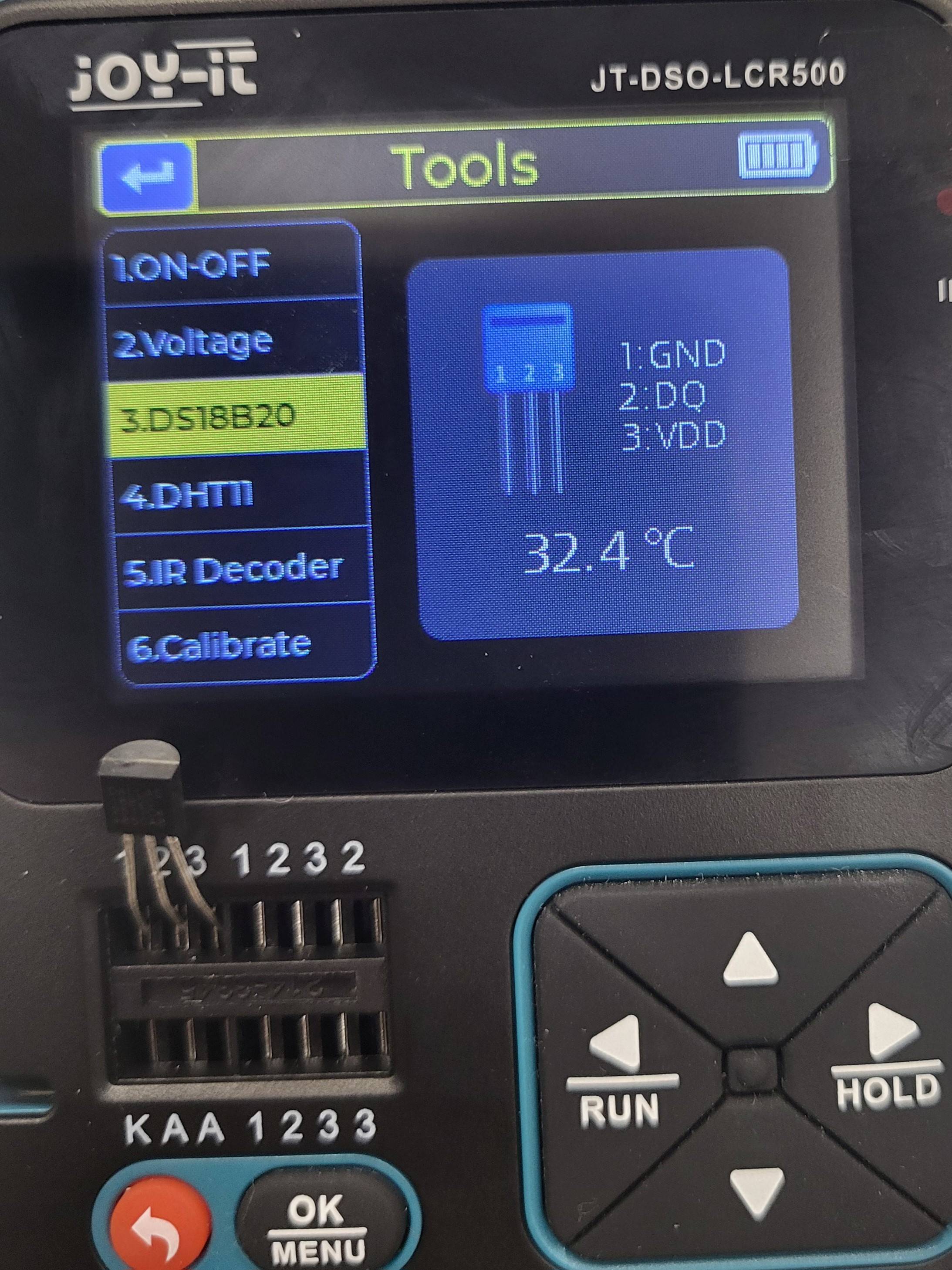

• Mittaa zenerdiodit, DS18B20- ja DHT11-anturit
• IR NEC -protokollan dekooderi
