IRIV IO Controller on suunniteltu yksinkertaistamaan ratkaisuja teollisuusautomaatiossa. Ohjain perustuu uuteen Raspberry Pi RP2350 -piiriin, joka tekee siitä tehokkaan, nopean, monipuolisen ja energiatehokkaan. Tämä ohjain sopii moniin teollisuussovelluksiin. Sitä voidaan käyttää itsenäisenä IO-laajentimena, tiedonkeruuyksikkönä, verkkoyhdyskäytävänä, automaatio-ohjaimena sekä moneen muuhun tarkoitukseen!

Ominaisuudet

• Raspberry Pi RP2350A, Dual Cortex-M33 @ 150MHz
• 520KB piiriin integroitu SRAM
• 2MB flash-muistia
• 1x USB-C (ohjelmointia ja konfigurointia varten)
• 1x RJ45 Ethernet (W5500 Ethernet-ohjaimen kautta)
• 1x eristetty RS485
• 11x eristetty digitaalinen tulo (enintään 50V)
• 4x eristetty digitaalinen lähtö (enintään 50V)
• 2x 12-bittinen analoginen tulo (0 - 10.56V / 0 - 42.58mA)
• DC 10-30V suojattu tulo
• PCF85063A reaaliaikakello
• 1x reset-painike, 1x boot-painike, & 1x ohjelmoitava painike
• 1x ohjelmoitava LED
• Merkkivalot virralle, RS485:lle, DIN- ja DOUT-tuloille
• 1x passiivinen summeri

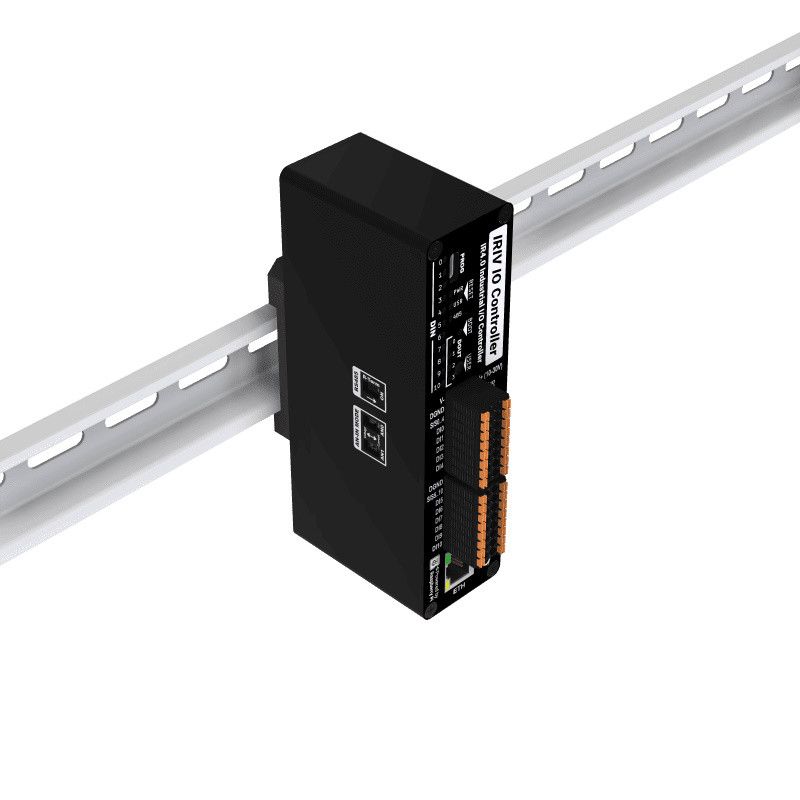

• Metallinen kotelo, tuulettimeton suunnittelu, DIN-kiskoon kiinnitettävä
• (P)140mm x (L)60mm x (K)36mm (vain metallinen kotelo, ilman DIN-liitäntää ja liittimiä)

Linkit

• IRIV IOC Datasheet (pdf)
• IRIV IOC Block Diagram (pdf)
• IRIV IOC PCBA Layout Diagram (pdf)
• IRIV IOC 3D CAD Models
