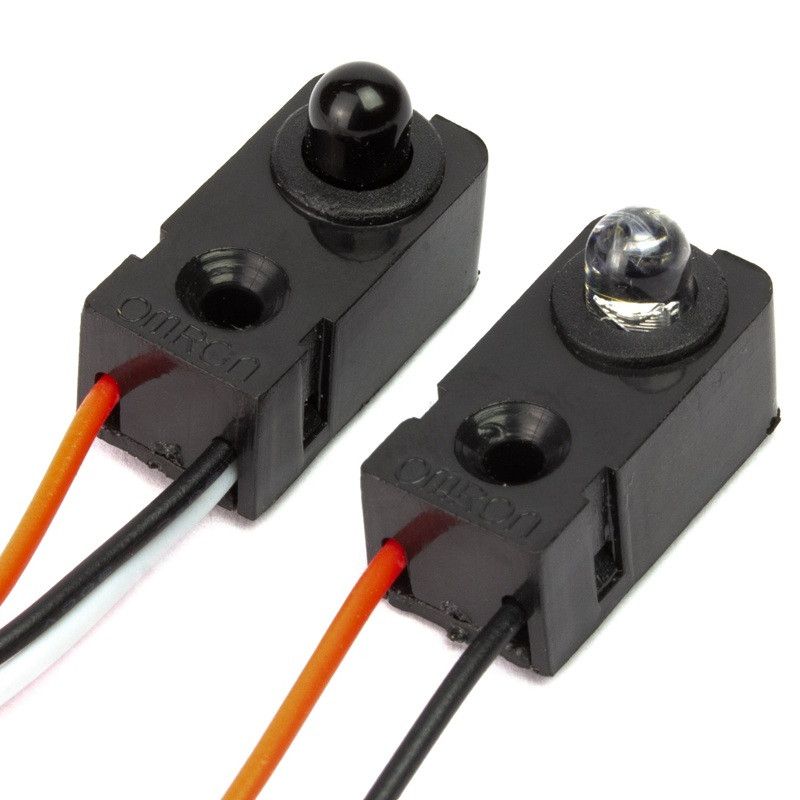

Pimoroni Infrared (IR) break-beam -anturi on yksinkertainen ja luotettava ratkaisu liikkeen ja esineiden havaitsemiseen. Anturi koostuu kahdesta osasta: IR-lähettimestä ja vastaanottimesta. Lähetin tuottaa ihmiselle näkymätöntä infrapunavaloa, ja vastaanotin tunnistaa tämän valon. Kun jokin kappale kulkee lähettimen ja vastaanottimnen välistä, säde katkeaa ja vastaanotin antaa signaalin tapahtumasta.

Tämä 5 mm IR-versio toimii jopa 50 cm etäisyydelle. Anturi voidaan käyttää joko 3,3 V tai 5 V jännitteellä, joista 5 V tarjoaa paremman toimintasäteen. Vastaanotin käyttää avoimen kollektorin lähtöä, joten digitaalista lukemista varten tarvitaan ylösvetovastus. Useimmissa mikrokontrollereissa tämä voidaan toteuttaa sisäisellä vastuksella. Tarvittaessa voidaan käyttää erillistä 10 kΩ vastusta. Anturit toimitetaan tinatuilla  johdonpäillä.

Ominaisuudet

• IR break-beam -liiketunnistus lähettimen ja vastaanottimen avulla
• Nopea ja tarkka havaitseminen
• Toimintasäde jopa 50 cm
• Toimii 3,3 V tai 5 V jännitteellä (5 V suositeltu)
• Avoimen kollektorin lähtö vastaanottimessa
• Tinatut johdonpäät helppoa kytkentää varten
