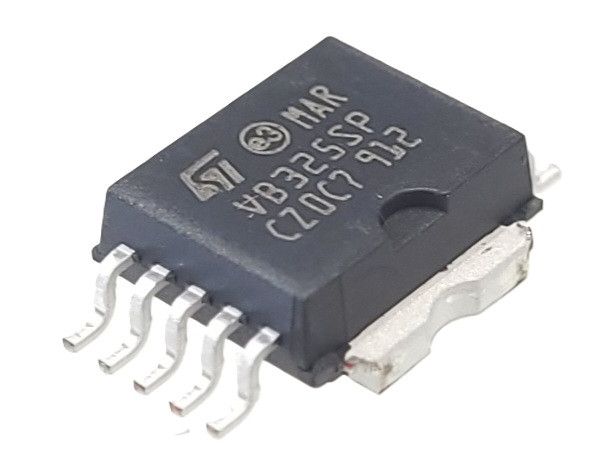

VB325SP on STMicroelectronicsin valmistama korkeajännitteinen sytytyspuolan ohjainteho-IC, joka on suunniteltu autoteollisuuden sovelluksiin. Tässä ovat sen tärkeimmät tekniset tiedot:

Keskeiset ominaisuudet

• Teknologia: VIPower™ M1-3 vertikaalisella virtauksella varustettu Darlington-teho
• Toiminto: Ohjaa sytytyspuolia elektronisissa sytytysjärjestelmissä
• Looginen tason tulo: Yhteensopiva standardien loogisten signaalien kanssa
• Enable-nasta: Mahdollistaa ulkoisen ohjauksen kytkennän estämiseksi
• Suojaus: Sisäänrakennettu kelan virranrajoitus ja kollektorijännitteen rajoitus
• Lämpösammutus: Estää ylikuumenemisen

Sähköiset ominaisuudet

• Kollektorijännite (Vcl): Sisäisesti rajoitettu 380 V:iin
• Kollektorivirta (Icl): Sisäisesti rajoitettu 10 A:iin
• Ohjausvaiheen syöttöjännite (Vcc): Enintään 7 V
• Tulovirta: enintään 100 mA
• Tehonhävikki: enintään 125 W 25 °C:ssa
• Käyttölämpötila-alue: –40 °C – +150 °C
• Pakkaus: PowerSO-10

Nastojen toiminnot

• GND (emitterin virtamaadoitus)
• Enable
• Vcc (looginen syöttöjännite)
• BD (base darlington)
• Tulo (logiikan tulokanava)
• Diagnostiikkatulo
