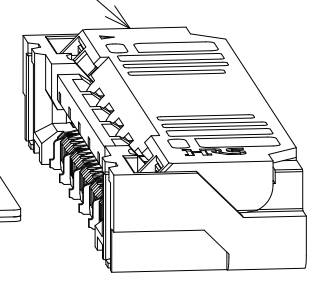

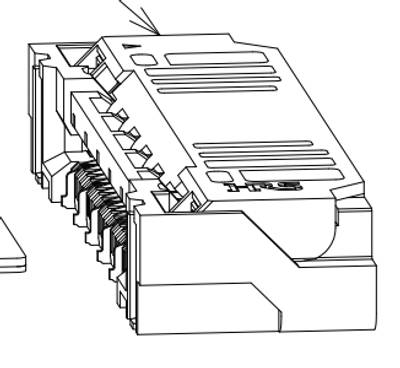

Hirose FH63S-10S-0.5SH(98) FFC/FPC-liitin 10-napainen, 0,5 mm, SMT

Hirose FH63S-10S-0.5SH(98) on kompakti 10-napainen FFC/FPC-piirikorttiliitin, joka soveltuu tilaa säästäviin elektroniikkasovelluksiin. Liitin käyttää 0,5 mm johdinväliä ja pintaliitosasennusta (SMT). FH63S-sarjan One-Action Lock -lukitusmekanismi helpottaa kaapelin asennusta ja varmistaa luotettavan liitoksen myös tärinälle alttiissa ympäristöissä.

Ominaisuudet

• 10-napainen FFC/FPC-liitin
• 0,5 mm johdinväli (pitch)
• Pintaliitosasennus (SMT)
• Vaakasuuntainen, suorakulmainen rakenne
• Bottom Contact -kosketinrakenne
• One-Action Lock / Flip Lock -lukitus
• Liitinkorkeus vain 2,8 mm
• Kullatut koskettimet luotettavaa signaalinsiirtoa varten
• Toimintalämpötila jopa +105 °C / +125 °C malliversiosta riippuen
• RoHS-yhteensopiva

Tekniset tiedot

• Valmistaja: Hirose Electric
• Sarja: FH63S
• Tuotekoodi: FH63S-10S-0.5SH(98)
• Liitintyyppi: FFC/FPC-receptacle
• Napojen määrä: 10
• Johdinväli: 0,5 mm
• Asennustapa: SMT
• Koskettimien sijainti: Bottom Contact
• Nimellisvirta: 0,5 A
• Nimellisjännite: 50 V
• Liittimen korkeus: 2,8 mm
• Kotelomateriaali: LCP, halogeeniton
• Paloluokka: UL94 V-0

Käyttökohteet

• Näyttö- ja kosketuspaneeliliitännät
• Kameramoduulit
• Kannettavat laitteet
• Teollisuuselektroniikka
• Mittalaitteet ja ohjausyksiköt
• Automaatiolaitteet

Huomio: Liitin on tarkoitettu 0,5 mm jaolla valmistetuille FFC/FPC-kaapeleille ja käyttää Bottom Contact -rakennetta. Kaapelin kosketinpintojen tulee olla yhteensopivat liittimen kosketinsuunnan kanssa.
