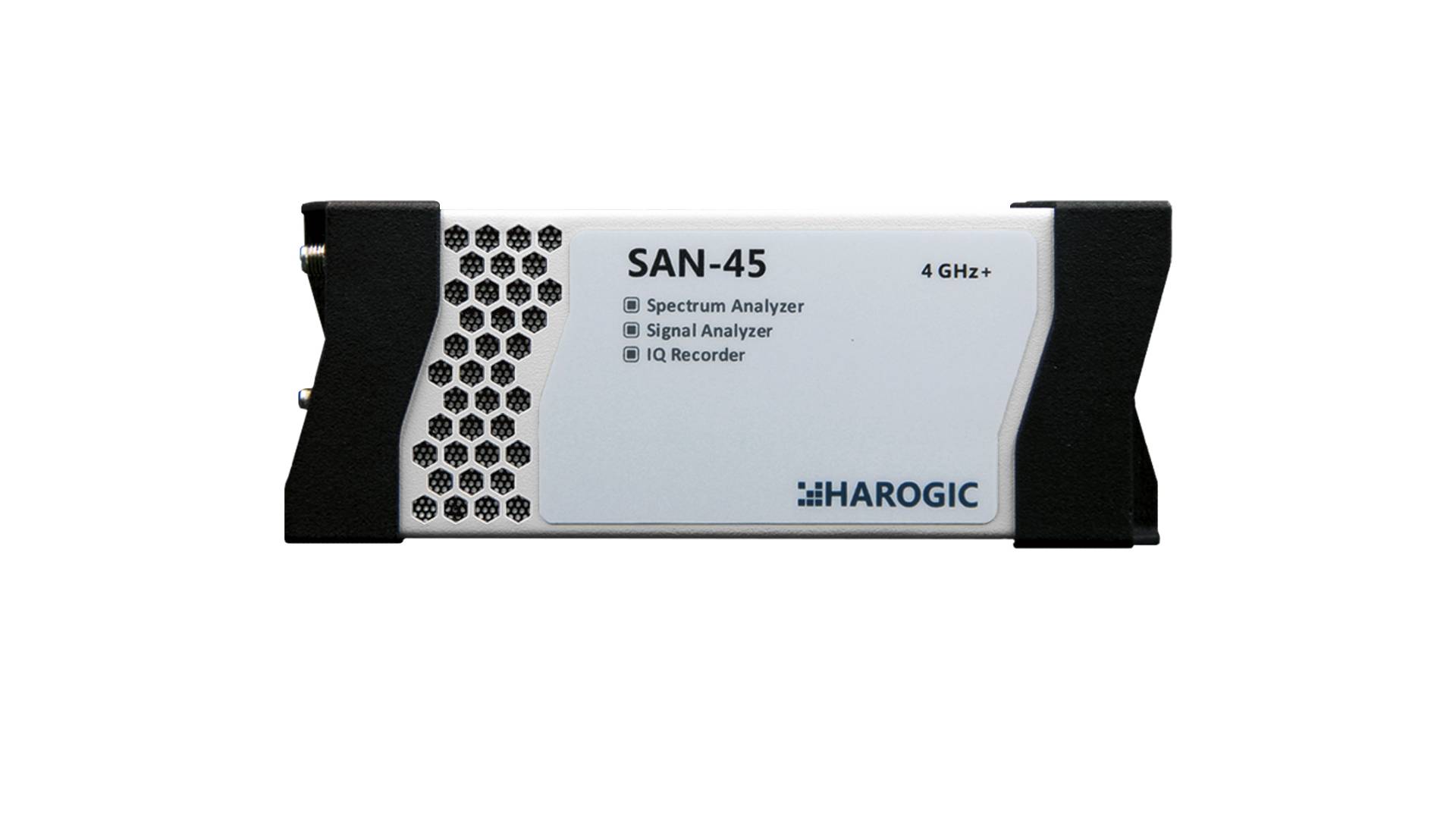

Harogic SAN-45 on USB-liitäntäinen spektrianalysaattori RF-kehitykseen, EMC-esimittauksiin ja signaalien seurantaan. Laite kattaa taajuusalueen 9 kHz–4,5 GHz ja tarjoaa 50 MHz:n aukottoman reaaliaikaisen analyysikaistanleveyden.

Superheterodyne-vastaanotin ja 14 esivalintasuodatinta mahdollistavat -168 dBm/Hz:n tyypillisen DANL-arvon 1 GHz:n taajuudella. Tämä mahdollistaa pienitasoisten signaalien tarkastelun myös voimakkaiden kantoaaltojen läheisyydessä. RBW-alue on 0,1 Hz–10 MHz ja amplituditarkkuus ±1,0 dB.

Tuotteen mukana toimitettava SAStudio4-ohjelmisto sisältää yhdeksän käyttötilaa, kuten vaihekohinamittauksen, harmonisten analyysin sekä AM/FM-demoduloinnin. API tukee useita ohjelmointikieliä ja integraatiota esimerkiksi Qt- ja LabVIEW-ympäristöihin. GNSS ja USB-C toimivat laitteen rajapintoina, ja ohjelmisto on yhteensopiva Windows- ja Linux-käyttöjärjestelmien kanssa.

Lisävarusteena saatavat HOA-90- ja HDA-100-antennit voidaan määrittää SAStudio4-ohjelmistossa automaattisesti antennikertoimella. OCXO-referenssikello, GNSS, 100 MHz:n analyysikaistanleveys sekä vektorimodulaatio- ja pulssianalyysit ovat tehtaalla saatavia lisävarusteita.

Tekniset tiedot

• Taajuusalue: 9 kHz–4,5 GHz
• RBW: 0,1 Hz–10 MHz
• Reaaliaikainen analyysikaistanleveys: 50 MHz
• DANL: -168 dBm/Hz, tyypillisesti 1 GHz:n taajuudella
• Amplituditarkkuus: ±1,0 dB
• Vaihekohina: -110 dBc/Hz, 10 kHz:n offsetilla 1 GHz:n taajuudella
• Vastaanotin: superheterodyne
• Esivalintasuodattimet: 14
• Tracking generator: ei
• Liitännät: USB-C, GNSS
• Käyttöjärjestelmät: Windows, Linux
• Näyttö: ulkoinen
• Ohjelmisto: SAStudio4
• Ohjelmiston käyttötilat: 9
• Mittaus- ja analyysitoiminnot: vaihekohinamittaus, harmonisten analyysi ja AM/FM-demodulointi
• API: tuki useille ohjelmointikielille sekä Qt- ja LabVIEW-integraatiolle
• Tehdaslisävarusteet: OCXO-referenssikello, GNSS, 100 MHz:n analyysikaistanleveys sekä vektorimodulaatio- ja pulssianalyysit
• Mitat: 163 × 66 × 37 mm
• Paino: 420 g

Pakkaus sisältää

• USB-muisti
• USB-C-datakaapeli
• USB-virtakaapeli
• Virtalähde
