Ominaisuudet:
- AC/DC-taajuusalue: Jopa 20 kHz
- Tehokas mittausalue: 20mA - 65A DC
- Muunnin, jonka avulla yleismittari voi mitata virtatietoja ja oskilloskooppi voi mitata virran aaltomuotoja.

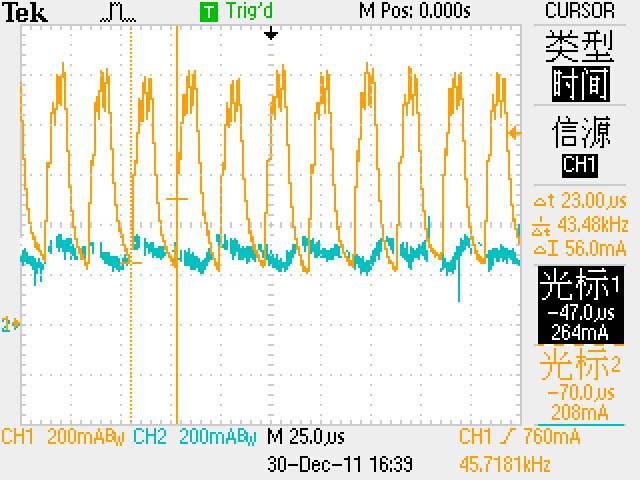

Virtamuuntaja koostuu permalloy- ja hall-elementistä, jotka muuttavat vaihto- tai tasavirran lineaarisesti vaihto- tai tasavirtajännitteeksi. Ja jos kytket oskilloskooppiin BNC-tyyppisellä liittimellä, voit tarkkailla virran aaltomuotoja; Jos kytket yleismittariin banaanityyppisellä liittimellä, voit saada virtatiedot.
Käyttökohteet:
Tehopiirin mittaus ja toimintahäiriöiden analysointi;
Taajuusmuuttajan (tai muun elektroniikan) moottorin mittaus;
tehoelektroniikkalaitteiden mittaus.
Specifications
| DCA Alue |
100mV /A |
±(1.5%±5mA) 10mA ~ 20A |
| 10mV/A |
±(2%±20mA) 100mA ~ 40A;
±(4%±0.3A) 40A ~ 65A |
| ACA Alue |
100mV /A |
±(2%±30mA) 100mA ~ 10A (40Hz ~ 2KHz);
±(4%±30mA) 100mA ~ 10A (2KHz ~ 10KHz);
±(6%±30mA) 100mA ~ 10A (10KHz ~ 20KHz);
±(8%±30mA) 10A ~ 15A (40Hz ~ 20KHz) |
| 10mV/A |
±(2%±30mA) 100mA ~ 40A (40Hz ~ 1KHz);
±(4%±30mA) 100mA ~ 40A (1KHz ~ 2KHz);
±(6%±30mA) 100mA ~ 40A (3KHz ~ 5KHz);
±(8%±0.3A) 40A ~ 65A (40Hz ~ 20KHz) |
| Mitattavan johtimen koko |
|
9mm maks. |
| Pariston alhaisen varaustason ilmaisin |
|
LED |
| Käyttölämpötila |
|
0℃to 50℃70% R.H. |
| Varastointilämpötila |
|
-20℃ to +70℃, 80% R.H. |
| Battery Type |
|
9V DC |
| Paino |
|
250 g |
| Mitat |
|
195mm(H) x 70mm(W) x 33mm(D) |
| Lähtöliitäntä |
|
Toimitetaan kaapelilla, jossa on BNC-pistoke. |
