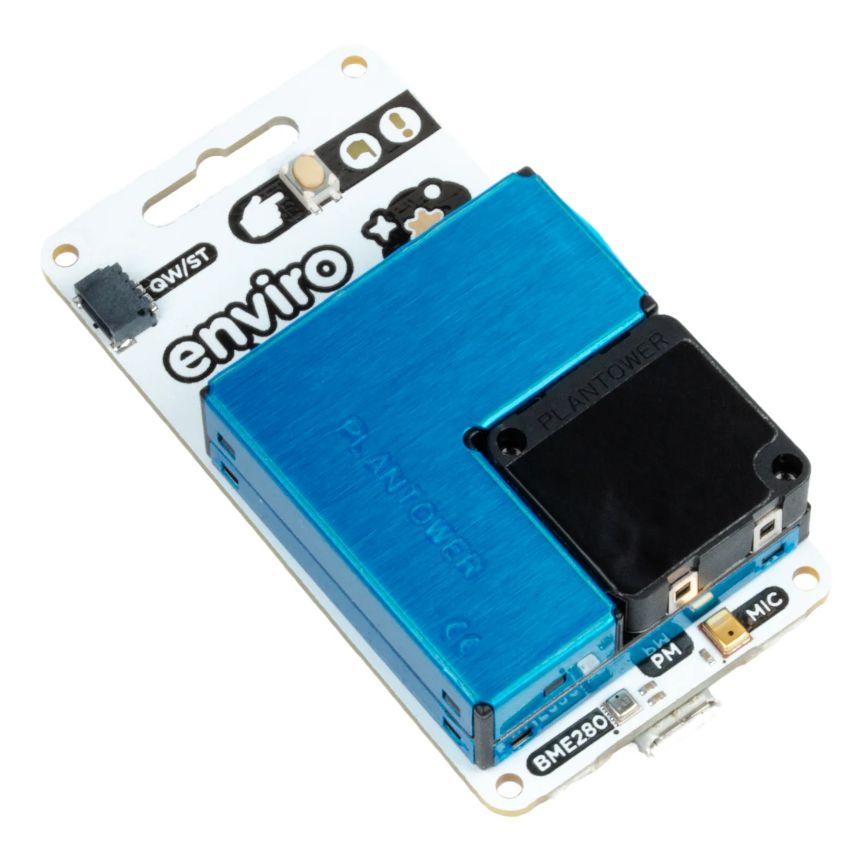

Langaton ulkoilman laadun valvontataulu, jossa on ympäristö- ja hiukkasanturit sekä mikrofoni.

Enviro Urban on kaikki yhdessä taulussa, jolla voidaan tarkistaa kaikki ilman epäpuhtaudet, joita voi esiintyä rakennetuilla alueilla. Mukana on BME280-anturi lämpötilan, kosteuden ja paineen mittaamiseen , mikrofoni melun seurantaan ja esiasennettu PMS5003I-hiukkasanturi . Hiukkaset koostuvat pienistä, erikokoisista ja -tyyppisistä hiukkasista, kuten pölystä, siitepölystä, homeen itiöistä, savuhiukkasista, orgaanisista hiukkasista ja metalli-ioneista. Hiukkaset ovat suuri osa siitä, mitä Pimoroni pitää ilmansaasteena.

Kerää tietoja tietokantaan (pidämme InfluxDB:stä) kampanjoidaksesi puhtaamman ilman puolesta omalla alueellasi tai käytä Raspberry Pi Pico W:n langattomia ominaisuuksia osallistuaksesi sensor.communityn kaltaisiin kansalaistieteellisiin projekteihin.

Enviro x Pico W:n kyydissä

Pimoronin uusi Enviro (Pico W Aboard) -mallisto on suunniteltu ympäristön seurantaa / lokitusta silmällä pitäen. Pimoroni halusi tehdä valikoiman Pico/RP2040-käyttöisiä, all-in-one-anturilevyjä, jotka ovat kompakteja, helppo asentaa paikoilleen ja yksinkertaisia ohjelmoida. Raspberry Pi Pico W:n langattomien ominaisuuksien ansiosta Enviro voidaan integroida muihin järjestelmiin - joten voit lähettää tietosi tietokantoihin, kotiautomaatiojärjestelmiin tai verkossa toimiviin kansalaistieteellisiin ponnisteluihin - Internet on sinun hummerisi!

Koska vähiten hauska asia, kun ympäristöön lisätään paljon antureita, on miettiä, miten kaikkeen saadaan virtaa ilman tonneja johtoja, ne on suunniteltu toimimaan hyvin akkuvirralla. Jokaisessa Enviro-taulussa on sisäinen RTC (Real Time Clock), joten ne voivat herätä ajoittain syvältä unesta, ottaa lukeman (ja valinnaisesti muodostaa yhteyden wlaniin) ja mennä sitten takaisin uneen - jolloin saat kuukausia akkukestoa ilman kytkentää.

Pimoroni on myös koonnut Enviro-levyjen kanssa käytettävät kätevät lisävarustepaketit, jotka sisältävät sopivan kokoisen AA- tai AAA-paristopaketin, USB-kaapelin ja muita välttämättömiä tarvikkeita jokaiseen levyyn, jotta pääset liikkeelle erittäin nopeasti.

Enviro-ominaisuudet

• Raspberry Pi Pico W -ohjain
  • Dual Arm Cortex M0+, joka toimii jopa 133 MHz:n kellotaajuudella ja jossa on 264 kB SRAM-muistia.
  • 2 Mt QSPI-flashia, joka tukee XiP:tä.
  • Virtalähteenä ja ohjelmoitavana USB micro-B:llä
  • 2.4GHz langaton
• Syvä lepotila/herätystoiminto RTC:n avulla
• 1 x POKE (käyttäjä) -painike
• Reset-painike (koska emme ole hirviöitä)
• Paristoliitin (JST-PH-liitin, 5,5 V maksimijännite)
• Käyttäjä/aktiivisuus-LED (himmennettävissä PWM:n kautta, voi syttyä vain, kun piirilevy on hereillä).
• Varoitus-LED (liitetty RTC:hen)
• Qw/ST-liitin breakouttien liittämistä varten.
• Täysin koottu
• Juottamista ei tarvita.
• Enviro-firmware
• Kaavio

Enviro Urban -ominaisuudet

• BME280 lämpötila-, paine- ja kosteusanturi(tietolehti).
• MEMS-mikrofoni(tietolehti)
• PMSA003I hiukkasanturi(tietolehti)

Ohjelmisto

Enviro Urbanin mukana toimitetaan erittäin näppärä provisiointiohjelmisto, jonka avulla se on todella helppo asentaa ja liittää laitteisiin, vaikka se olisi ensimmäinen kokeilusi ympäristön kirjaamisen/IoT:n parissa. Käynnistä se ja muodosta yhteys "Enviro Urban Setup" -verkkoon puhelimellasi, tabletillasi tai muulla wi-fi-toiminnolla varustetulla laitteellasi - Pico W opastaa sinut lopuissa vaiheissa!

• Aloitusopas

Breakoutien liittäminen

Enviro-levyjen Qw/ST-liittimien ansiosta I2C Qwiic- tai STEMMA QT -breakouttien liittäminen on erittäin helppoa. Jos breakoutissasi on QW/ST-liitin, voit kytkeä sen suoraan JST-SH-JST-SH-kaapelilla.

Breakout Gardenin breakoutit, joissa ei ole Qw/ST-liitintä, voidaan liittää käyttämällä JST-SH-JST-SH-kaapelia ja Qw/ST to Breakout Garden -sovitinta. Haluatko käyttää useita breakouteja samanaikaisesti? Kokeile tätä sovitinta!

• Luettelo breakouteista, jotka ovat tällä hetkellä yhteensopivia C++/MicroPython-rakentamisemme kanssa.

Huomautuksia

• Mitat: Mitat: 69 x 36 mm (pituus x leveys, noin).
• Enviro-piirilevyt voivat siirtyä syvään lepotilaan, jossa Pico W, piirilevyllä olevat anturit ja Qw/ST:n kautta liitetyt anturit sammutetaan kokonaan. Ainoa piirilevyllä käynnissä oleva asia on RTC, joka voi herättää piirilevyn uudelleen asetettuun päivämäärään ja kellonaikaan tai ajastimella. Voit myös herättää piirilevyn POKE-painikkeella tai liittämällä USB-kaapelin. Jos Enviro on kytketty USB-virtaan, se ei koskaan mene syvään lepotilaan, vaikka ohjelmistomme nollaa piirilevyn aina, kun se ottaa lukeman. Virrankulutus lepotilassa on 20uA.
• RTC:tä voidaan käyttää myös kellonajan ja päivämäärän seurantaan (mikä tarkoittaa, että meidän ei tarvitse tuhlata virtaa langattomaan puheluun kellonajan ja päivämäärän selvittämiseksi joka kerta, kun kirjaamme anturilukeman).
• Varoitus-LED on kytketty RTC:hen, joten se voi syttyä jopa syvän unen aikana ja ilmoittaa ongelmista. Se on rajoitettu kolmeen tilaan - päällä, pois päältä tai 1 Hz:n vilkkuminen (kirkkautta ei voi säätää).
• Suosittelemme käyttämään 3 x AA-paristoa Enviro Urbanin kanssa, koska hiukkasanturi kuluttaa melko paljon virtaa. Mikä tahansa paristopaketti, joka voi tuottaa 2-5,5 V:n jännitettä, toimii - 2 tai 3 alkalista AA- tai AAA-kennoa, 4 ladattavaa NiMH-kennoa tai yhden kennon LiPo-paristo. Jos käytät LiPo-akkua, muista, että Enviro-levyihin ei sisälly akun latausta, joten tarvitset erillisen LiPo-akkulaturin (kuten LiPo Amigo), jotta voit ladata sen.

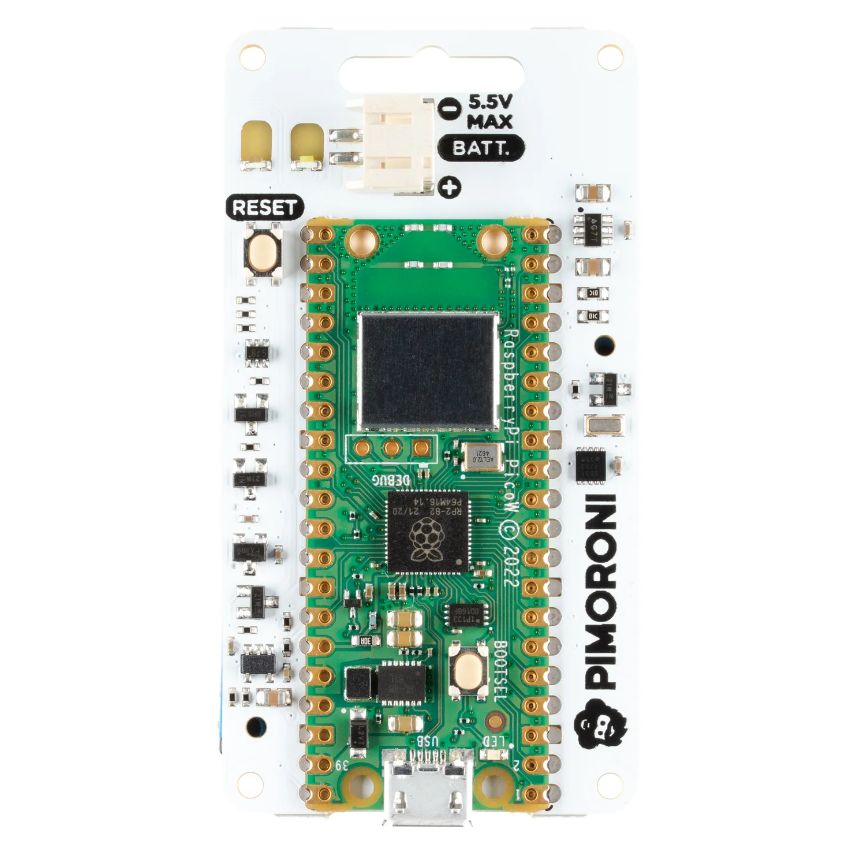

Tietoja Pico W Aboardista

Pimoronin uusissa Pico W Aboard -tuotteissa on sisäänrakennettu Raspberry Pi Pico W. Tämä tarkoittaa, että saat kaikki RP2040-mikrokontrollerin edut - nopean ja nopean kaksiytimisen ARM-prosessorin, dynaamisen, kasvavan ekosysteemin ja valikoiman erilaisia ohjelmointitapoja, joita voit kokeilla. Mikä jännittävintä, Pico W:ssä on langaton yhteys, joten Pico/RP2040-laitteesi voivat kommunikoida keskenään ja internetin kanssa!

Langattomuus on hyvin uutta Pico/RP2040:ssä - ole tietoinen siitä, että asiat kehittyvät nopeasti ja muuttuvat! Ohjelmistotuki (langattomat esimerkit, opetusohjelmat, CircuitPython-tuki jne.) kestää vielä jonkin aikaa. Jos olet aivan aloittelija Pico/RP2040:n parissa, sinulla saattaa olla parempi kokemus langattomuudesta, jos odotat, kunnes kaikki on hieman vakiintuneempaa.
