Huom! Et tarvitse erillistä Raspberry Pico W korttia.

Langaton seurantajärjestelmä, joka auttaa pitämään hyvää huolta kasveistasi. Seuraa kosteutta maaperäantureiden avulla tai kytke pumput, jotta saat aikaan kokonaisen automaattisen kastelujärjestelmän!

Enviro Grow -järjestelmän mukana toimitetaan kolme kapasitiivista kosteusanturia, joiden avulla voit seurata jopa kolmea ruukkua tai siemenlokeroa erikseen. Kapasitiiviset anturit eivät ole alttiita korroosiolle, koska niissä ei ole näkyviä elektrodeja, joten ne ovat paljon vähemmän alttiita korroosiolle ajan myötä kuin vanhat resistiiviset anturit. Mukana on myös summeri, jotta se voi ilmoittaa huomiostasi. Sisäänrakennetut anturit voivat mitata lämpötilaa, kosteutta, painetta ja valoa, joten voit hienosäätää kasvien kasvuolosuhteita (voit myös käyttää valoisuusanturia estämään summerin soimisen yöllä).

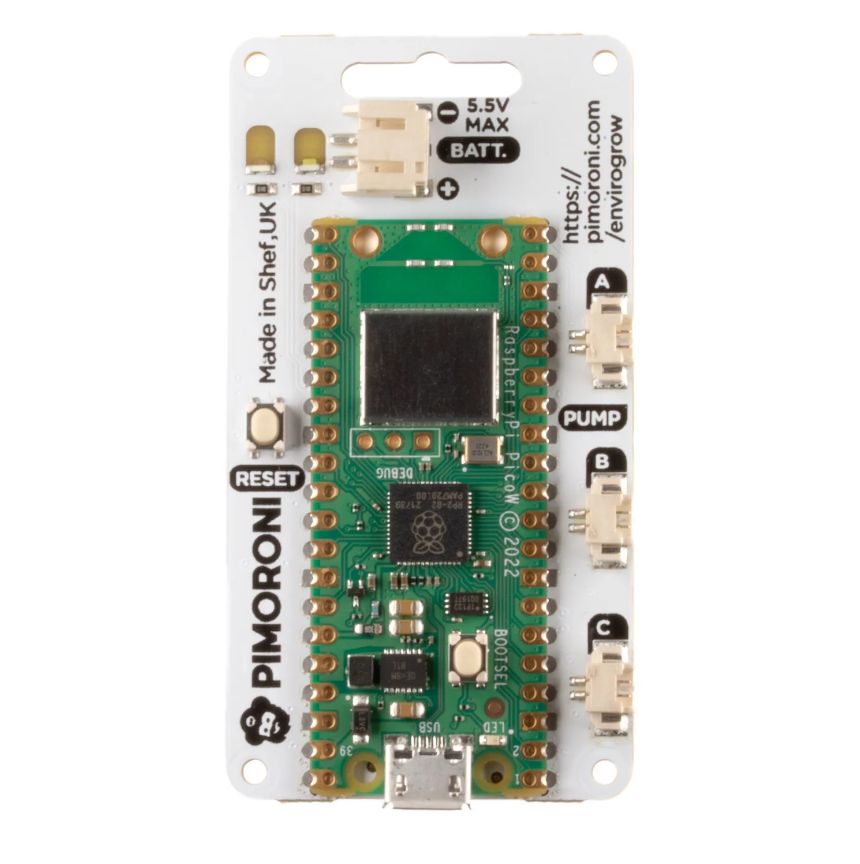

Enviro Grown takaosassa on vielä kolme liitintä, joiden avulla voit kytkeä päälle ja pois päältä pienivirtaisia 3,3 voltin laitteita, kuten pumppuja, moottoreita, venttiileitä, solenoideja tai valoja. Siellä on myös Qw/ST-liitin, jos haluat kasvattaa älykästä kastelujärjestelmääsi ja lisätä lisää I2C-antureita.

Enviro x Pico W Aluksella

Pimoronin uusi Enviro (Pico W Aboard) -mallisto on suunniteltu ympäristön seurantaa / kirjaamista silmällä pitäen. Pimoroni halusi tehdä valikoiman Pico/RP2040-käyttöisiä all-in-one-anturilevyjä, jotka ovat kompakteja, helppo asentaa paikkoihin ja suoraviivainen ohjelmoida. Raspberry Pi Pico W:n langattomien ominaisuuksien ansiosta Enviro voidaan integroida muihin järjestelmiin - joten voit lähettää tietosi tietokantoihin, kotiautomaatiojärjestelmiin tai verkossa toimiviin kansalaistieteellisiin ponnisteluihin - Internet on sinun hummerisi!

Koska vähiten hauska asia, kun ympäristöön lisätään paljon antureita, on miettiä, miten kaikkeen saadaan virtaa ilman tonneja johtoja, ne on suunniteltu toimimaan hyvin akkuvirralla. Jokaisessa Enviro-taulussa on sisäinen RTC (Real Time Clock), joten ne voivat herätä ajoittain syvältä unesta, ottaa lukeman (ja valinnaisesti muodostaa yhteyden wlaniin) ja mennä sitten takaisin uneen - jolloin saat kuukausia akkukestoa ilman kytkentää.

Pimoroni on myös koonnut Enviro-levyjen kanssa käytettävät kätevät lisävarustepaketit, jotka sisältävät sopivan kokoisen AA- tai AAA-paristopaketin, USB-kaapelin ja muita välttämättömiä tarvikkeita jokaiseen levyyn, jotta voit aloittaa toiminnan erittäin nopeasti.

Enviro-ominaisuudet

• Raspberry Pi Pico W -ohjain
  • Dual Arm Cortex M0+, joka toimii jopa 133 MHz:n kellotaajuudella ja jossa on 264 kB SRAM-muistia.
  • 2 Mt QSPI-flashia, joka tukee XiP:tä.
  • Virtalähteenä ja ohjelmoitavana USB micro-B:llä
  • 2.4GHz langaton
• Syvä lepotila/herätystoiminto RTC:n avulla
• 1 x POKE (käyttäjä) -painike
• Reset-painike (koska emme ole hirviöitä)
• Paristoliitin (JST-PH-liitin, 5,5 V maksimijännite)
• Käyttäjä/aktiivisuus-LED (himmennettävissä PWM:n kautta, voi syttyä vain, kun piirilevy on hereillä).
• Varoitus-LED (liitetty RTC:hen)
• Qw/ST-liitin breakouttien liittämistä varten.
• Täysin koottu
• Juottamista ei tarvita.
• Enviro-firmware
• Kaavio

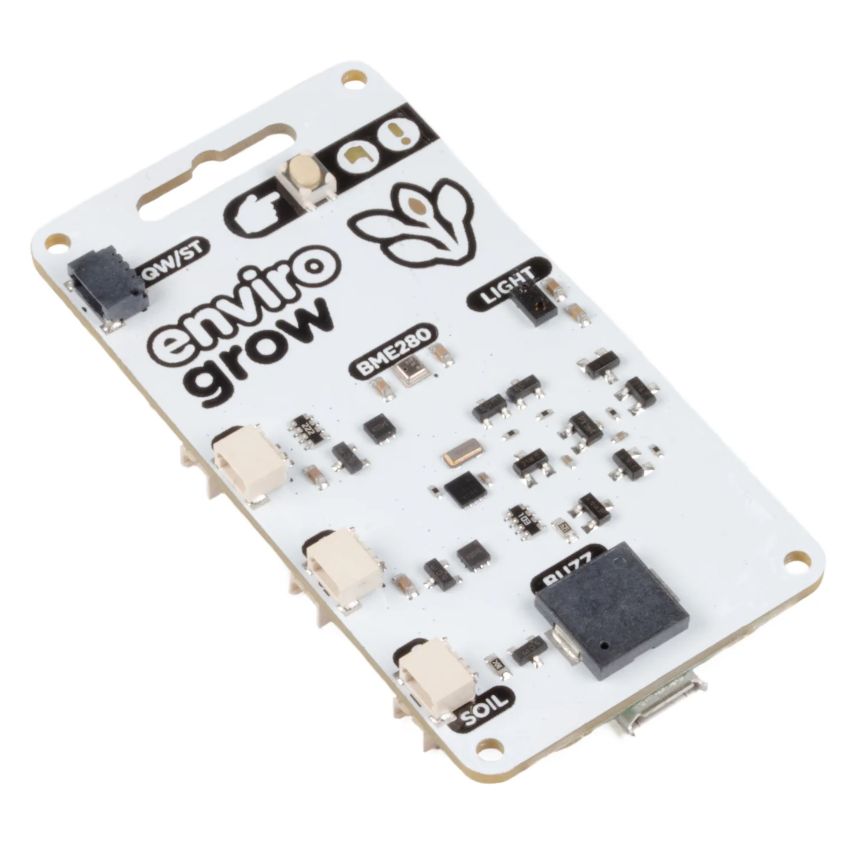

Enviro Grow -ominaisuudet

• 3 x JST SH 3P -liittimet kapasitiivisille kosteusantureille.
• 3 x Picoblade 2P -yhteensopivat liittimet MOSFET:ien kanssa pienivirtaisten 3,3 V:n laitteiden kytkemiseen päälle ja pois päältä.
• Piezosummeri
• BME280 lämpötila-, paine- ja kosteusanturi(tietolehti).
• LTR-559 valo- ja lähestymisanturi(tietolehti)

Grow + Sensors sisältää

• Enviro Grow
• 3 x kosteusanturi
• 3 x Kosteusanturin kaapeli (35 cm)

Ohjelmisto

Enviro Grow'n mukana toimitetaan erittäin näppärä provisiointiohjelmisto, jonka avulla sen käyttöönotto ja liittäminen laitteisiin on todella helppoa, vaikka se olisi ensimmäinen kokeilusi ympäristön kirjaamisen/IoT:n parissa. Käynnistä se ja muodosta yhteys "Enviro Grow Setup" -verkkoon puhelimellasi, tabletillasi tai muulla wi-fi-toiminnolla varustetulla laitteellasi - Pico W opastaa sinut lopuissa vaiheissa!

• Aloitusopas

Jakokytkentöjen liittäminen

Enviro-levyjen Qw/ST-liittimien ansiosta I2C Qwiic- tai STEMMA QT -breakouttien liittäminen on erittäin helppoa. Jos breakoutissasi on QW/ST-liitin, voit kytkeä sen suoraan JST-SH-JST-SH-kaapelilla.

Breakout Gardenin breakoutit, joissa ei ole Qw/ST-liitintä, voidaan liittää käyttämällä JST-SH-JST-SH-kaapelia ja Qw/ST to Breakout Garden -sovitinta. Haluatko käyttää useita breakouteja samanaikaisesti? Kokeile tätä sovitinta!

• Luettelo breakouteista, jotka ovat tällä hetkellä yhteensopivia C++/MicroPython-rakentamisemme kanssa.

Huomautuksia

• Mitat: (pituus x leveys x korkeus, n.)
• Enviro-piirilevyt voivat siirtyä syvään lepotilaan, jossa Pico W, piirilevyllä olevat anturit ja Qw/ST:n kautta liitetyt anturit sammutetaan kokonaan. Ainoa piirilevyllä käynnissä oleva asia on RTC, joka voi herättää piirilevyn uudelleen asetettuna päivämääränä ja kellonaikana tai ajastimella. Voit myös herättää piirilevyn POKE-painikkeella tai liittämällä USB-kaapelin. Jos Enviro on kytketty USB-virtaan, se ei koskaan mene syvään lepotilaan, vaikka ohjelmistomme nollaa piirilevyn aina, kun se ottaa lukeman. Virrankulutus lepotilassa on 20uA.
• RTC:tä voidaan käyttää myös kellonajan ja päivämäärän seurantaan (mikä tarkoittaa, että meidän ei tarvitse tuhlata virtaa langattomaan puheluun kellonajan ja päivämäärän selvittämiseksi joka kerta, kun kirjaamme anturilukeman).
• Varoitus-LED on kytketty RTC:hen, joten se voi syttyä jopa syvän unen aikana ja ilmoittaa ongelmista. Se on rajoitettu kolmeen tilaan - päällä, pois päältä tai 1 Hz:n vilkkuminen (kirkkautta ei voi säätää).
• Jos käytät pumppuja Enviro Grow -laitteesi kanssa, suosittelemme käyttämään 3 x AA-paristoa. Jos käytät vain kosteusantureita, Enviro Grow voi saada virtaa 2 x AAA-paristosta, joka mahtuu siististi piirilevyn taakse, tai mistä tahansa paristosta, jonka jännite vaihtelee 2 ja 5,5 V välillä - 2 tai 3 alkalista AA- tai AAA-kennoa, 4 ladattavaa NiMH-kennoa tai yhden kennon LiPo. Jos käytät LiPo-akkua, muista, että Enviro-levyt eivät sisällä akun latausta, joten tarvitset erillisen LiPo-akkulaturin (kuten LiPo Amigo), jotta voit ladata sen.

Tietoja Pico W Aboardista

Pimoronin uusissa Pico W Aboard -tuotteissa on sisäänrakennettu Raspberry Pi Pico W. Tämä tarkoittaa, että saat kaikki RP2040-mikrokontrollerin edut - nopean ja nopean kaksiytimisen ARM-prosessorin, dynaamisen, kasvavan ekosysteemin ja valikoiman erilaisia ohjelmointitapoja, joilla voit kokeilla. Mikä jännittävintä, Pico W:ssä on langaton yhteys, joten Pico/RP2040-laitteesi voivat kommunikoida keskenään ja internetin kanssa!

Langattomuus on hyvin uutta Pico/RP2040:ssä - ole tietoinen siitä, että asiat kehittyvät nopeasti ja muuttuvat! Ohjelmistotuki (langattomat esimerkit, opetusohjelmat, CircuitPython-tuki jne.) kestää vielä jonkin aikaa. Jos olet aivan aloittelija Pico/RP2040:n parissa, saatat saada paremman kokemuksen langattomuudesta, jos odotat, kunnes kaikki on hieman vakiintunut.
