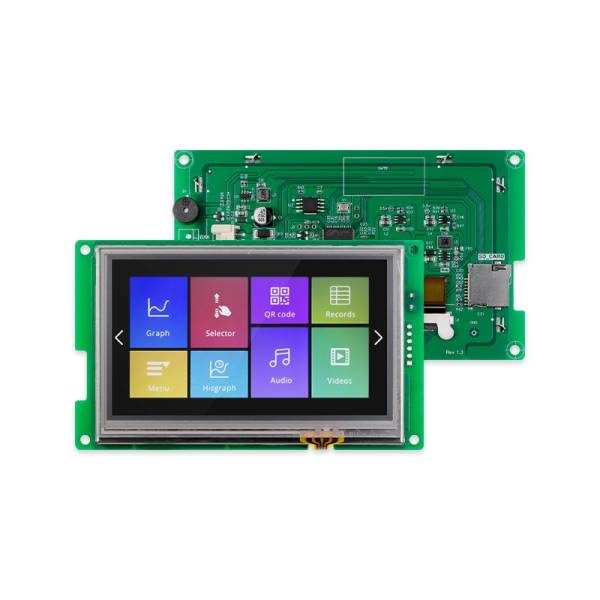

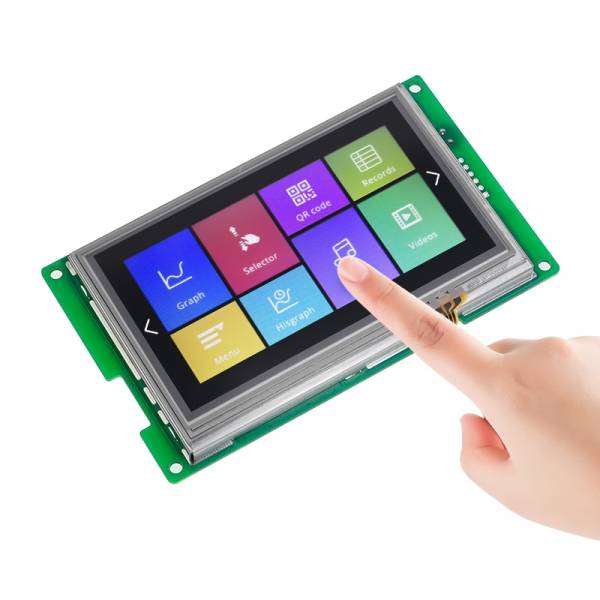

Wizee 4.3" HMI-kosketusnäyttö TTL-sarjaliitännällä (DIS43125P)
Wizee DIS43125P on teollisuuskäyttöön soveltuva 4,3 tuuman HMI-kosketusnäyttö, jossa yhdistyvät 480 × 272 pikselin TFT-näyttö, resistiivinen kosketuspaneeli ja TTL-sarjaliikenne. Näyttö sisältää tehokkaan 400 MHz SoC-prosessorin, jonka ansiosta käyttöliittymä käynnistyy välittömästi virran kytkemisen jälkeen ja pystyy suorittamaan logiikkaa suoraan näytöllä.
Ominaisuudet
- 4,3" TFT LCD -näyttö, resoluutio 480 × 272 pikseliä
- Resistiivinen kosketusnäyttö yhden pisteen kosketuksella ja pyyhkäisytoiminnoilla
- 400 MHz SoC -prosessori nopeaan käyttöliittymään
- TTL-sarjaliikenne jopa 921600 bps tiedonsiirtonopeudella
- LUA-skriptituki logiikan ja algoritmien suorittamiseen näytöllä
- Visuaalinen WYSIWYG-ohjelmointi VisualTFT-ohjelmistolla
- Tuki JPEG- ja PNG-kuville
- Mahdollisuus asentaa näyttö 0°, 90°, 180° tai 270° kulmaan
- Matala virrankulutus
- Teollisuus- ja lääketasoiset luotettavuustestit
Sovelluskohteet
- Teollisuuden HMI-käyttöliittymät
- Automaatiojärjestelmät
- IoT-laitteet
- Kotiautomaatio
- Mittaus- ja valvontalaitteet
- Sulautetut järjestelmät ja mikro-ohjainprojektit
Tekniset tiedot
| Näyttökoko |
4,3" |
| Resoluutio |
480 × 272 |
| Prosessori |
400 MHz SoC |
| Muisti |
32 MB DDR SDRAM |
| Flash-muisti |
8 MB |
| Kommunikaatio |
TTL-sarjaliikenne |
| Baudinopeus |
1200 - 921600 bps |
| Käyttöjännite |
5 - 18 VDC |
| Kirkkaus |
350 cd/m² |
| Kontrasti |
500:1 |
| Kosketustyyppi |
Resistiivinen |
| Toimintalämpötila |
-20 ... +70 °C |
| Mitat |
122,3 × 73,5 × 14,6 mm |
| Paino |
210 g |

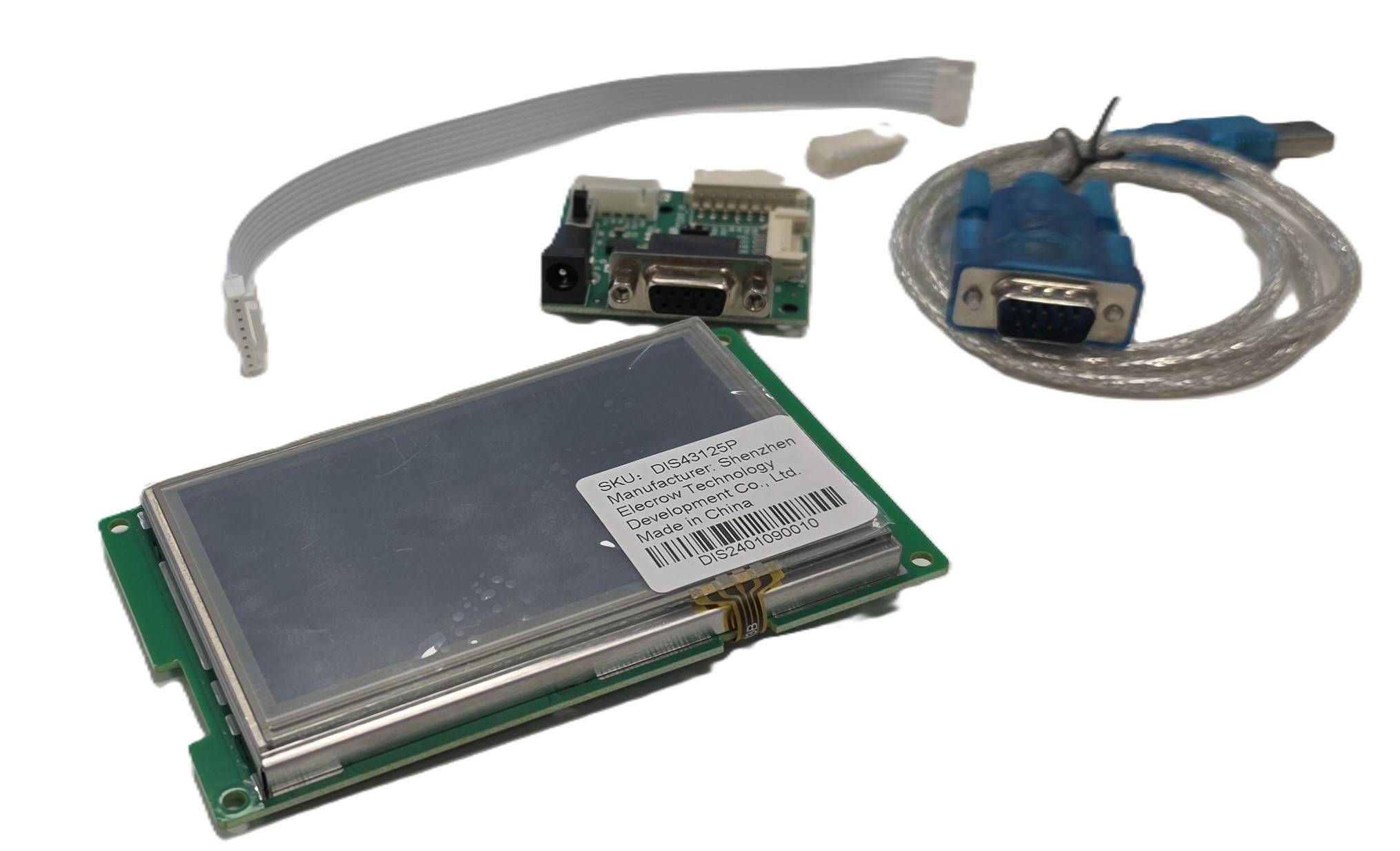

Pakkauksen sisältö
- 1 × 4,3" HMI-kosketusnäyttö
- 1 × 8-napainen kaapeli
- 1 × HY2.0-8P-liitin
- 1 × 0,8 m USB-RS232-kaapeli
- 1 × debug-kortti
Miksi valita Wizee DIS43125P?
DIS43125P on helppo ratkaisu käyttöliittymien toteuttamiseen ilman raskasta ohjelmistokehitystä. Visuaalinen ohjelmointi, LUA-skriptituki ja nopea sarjaliitäntä tekevät siitä erinomaisen vaihtoehdon Arduino-, ESP32-, STM32- ja teollisuusautomaatioprojekteihin, joissa tarvitaan luotettava ja nopeasti käyttöönotettava kosketusnäyttö.
