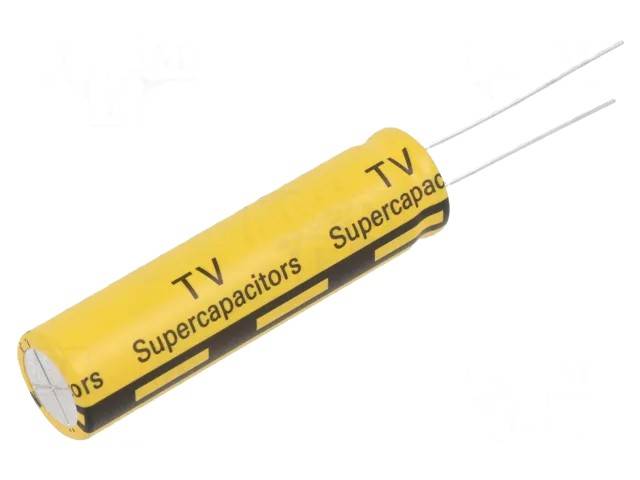

Eaton TV1245-3R0346-R on TV-sarjan suurtehosuperkondensaattori (EDLC), joka soveltuu energiareserviksi, varavirtalähteisiin, tehopiikkien tasaamiseen sekä akkujen tukemiseen teollisuus-, IoT- ja elektroniikkasovelluksissa. Komponentti tarjoaa suuren 34 F kapasitanssin, matalan ESR-arvon ja pitkän käyttöiän vaativiin energianvarastointiratkaisuihin.
- Valmistaja: Eaton
- Mallinumero: TV1245-3R0346-R
- Tuotesarja: TV Series
- Tyyppi: EDLC-superkondensaattori (Electric Double Layer Capacitor)
- Kapasitanssi: 34 F
- Nimellisjännite: 3 VDC
- Toleranssi: -10 % / +30 %
- ESR: 16 mΩ
- Liitäntä: Radiaalijohdot, läpijuotettava (Through Hole)
- Johdinväli: 5 mm
- Halkaisija: 12,9 mm
- Korkeus: 49 mm
- Käyttölämpötila: -40 °C ... +65 °C
- Käyttöikä: 1000 h @ +85 °C
- RoHS-yhteensopiva
Tyypilliset käyttökohteet
- RTC- ja muistivarmennus
- UPS- ja varavirrat
- Mittalaitteet ja IoT-laitteet
- Energian talteenottojärjestelmät
- Tehopiikkien tasaus
- Teollisuusautomaatio ja sulautetut järjestelmät
Käytännössä tämä riittää esimerkiksi:
- LED (20 mA, 3 V) → noin 1,5 tuntia
- Mikrokontrolleri (10 mA, 3 V) → noin 4 tuntia
- ESP32 WiFi-lähetyspurskeiden varmistukseen → useita minuutteja tai kymmeniä minuutteja käyttöprofiilista riippuen
- Kellon (RTC) tai muistin varmistukseen → päiviä tai viikkoja
- Lyhytaikaiseen varavirtaan sähkökatkon aikana, esimerkiksi laitteen hallittuun sammutukseen
Suurempiin kuormiin energia loppuu nopeasti:
- 1 W kuorma → noin 2,5 minuuttia
- 5 W kuorma → noin 30 sekuntia
- 10 W kuorma → noin 15 sekuntia
