• Lämpötila-alue: -50 ... +110 °C
• Resoluutio: 0,1 °C (-9,9 ... 99,9 °C), 1 °C (muut alueet).
• Mittaustarkkuus: 0,1 °C
• Päivitysnopeus: 0.5 s
• Käyttöjännite: 12 V DC
• Virrankulutus: 35 mA
• Virrankulutus releen ollessa aktivoituna: 65 mA.

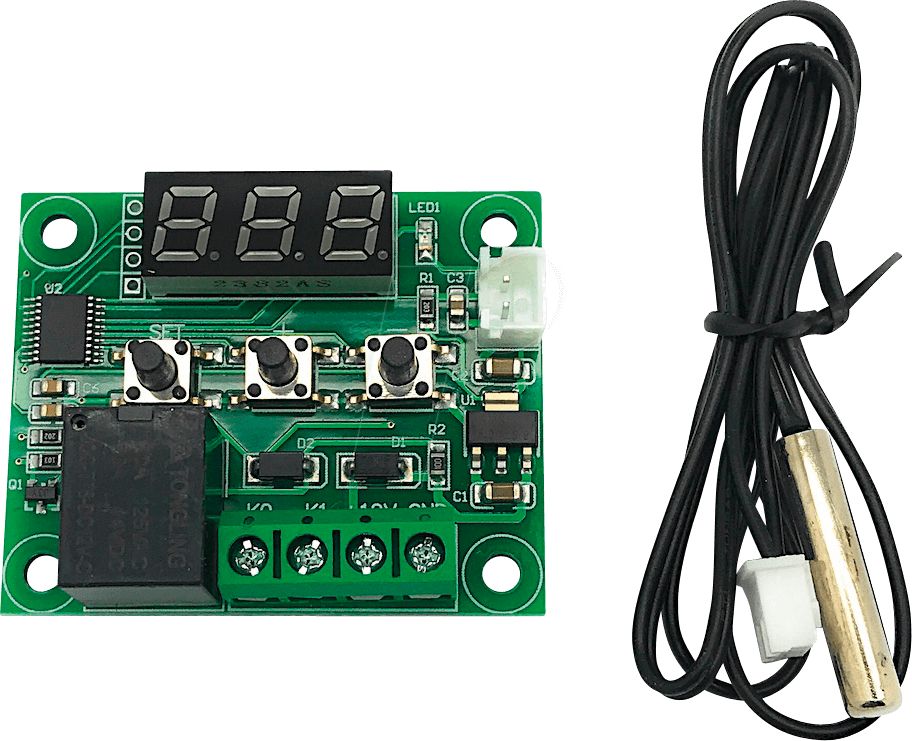

• Mittausanturi: NTC (10K 0,5 %) vesisuojattu.
• Lähtö: 1 kanavarele / 10 A
• Käyttölämpötila: -10 ... +60 °C / Kosteus: 20 .... 85%
• Kaapelin pituus (mittausanturi): n. 50 cm
• 4 reikää kiinnitystä varten (M3.0)

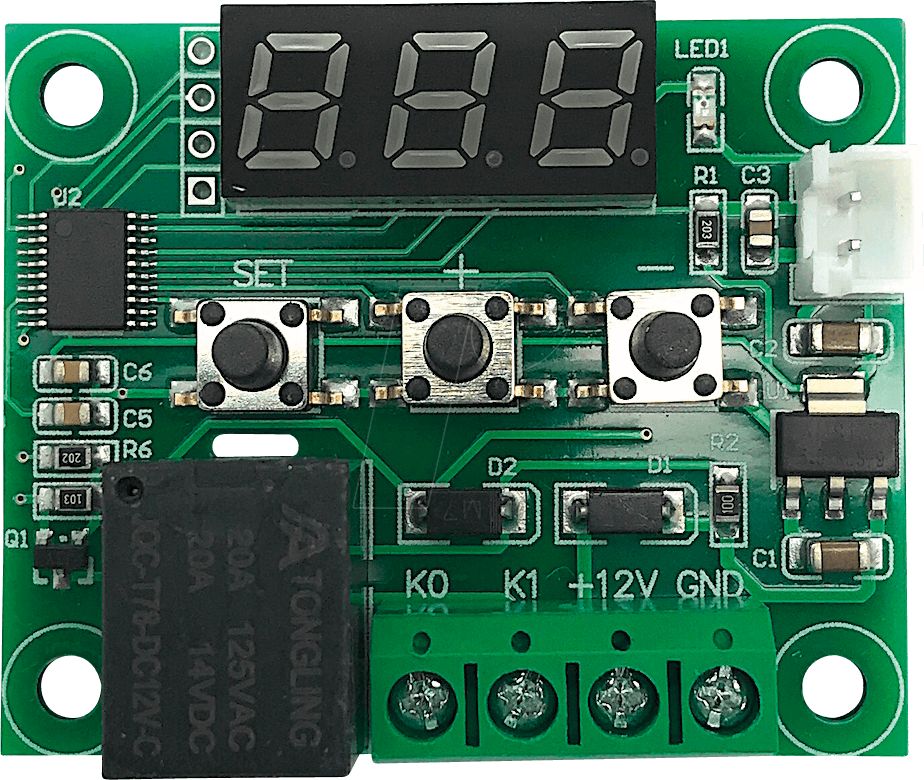

• Piirilevyn mitat: 50 x 40 x 16 mm

1. Kytke käyttöjännite, mittausanturi ja haluttu kuorma.
(ruuviliittimet K0 ja K1) piirilevylle. 2.
2. Kun SET-painiketta on painettu lyhyesti, LED-näyttö vilkkuu. Käyttämällä + ja - painikkeita
painikkeilla asetetaan haluttu lämpötila. Kun olet painanut
SET-painiketta uudelleen, haluttu lämpötila on hyväksytty.
3. Jos SET-painiketta painetaan pidempään kuin 3 sekuntia, voidaan valita erilaisia vaihtoehtoja.
eri vaihtoehtoja voidaan asettaa seuraavassa valikossa (ks. alla oleva taulukko).
alla) Pääsääntöisesti asetetaan pääasiassa vaihtoehto P0. Tässä voidaan
vaihtaa C- ja H-tilan välillä. C tarkoittaa releen kytkemistä
kun haluttu lämpötila ylittyy, H kun haluttu lämpötila ylittyy
alitetaan.
4 Moduuli alkaa nyt mitata lämpötilaa jatkuvasti mittausanturilla.
Kun haluttu lämpötila on saavutettu, rele kytkeytyy päälle ja luo jatkuvuuden.
ruuviliittimien K0 ja K1 välille. Lisäksi LED (LED1)
syttyy pysyvästi.

Huom! Ei ammattikäyttöön, ei toimivan laitteen osaksi. Laatuluokka soveltuu protoiluun.
