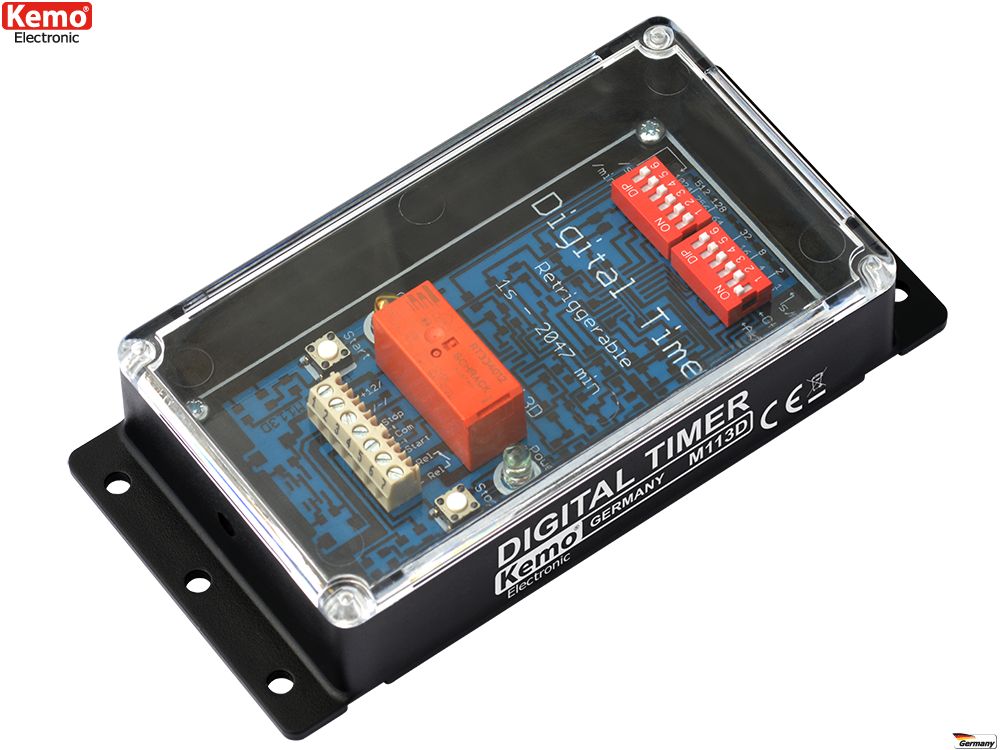

Digitaalisesti toteutettu ajastinrele. Aikahaarukka on sekunnista 34 minuuttiin tai minuutista 34 tuntiin. Paina Start-painiketta, relee vetää ja aika lähtee juoksemaan. Rele lopettaa vetämisen kun aika loppuu tai painat Stop-painiketta.
Ominaisuudet
- Yksi relelähtö

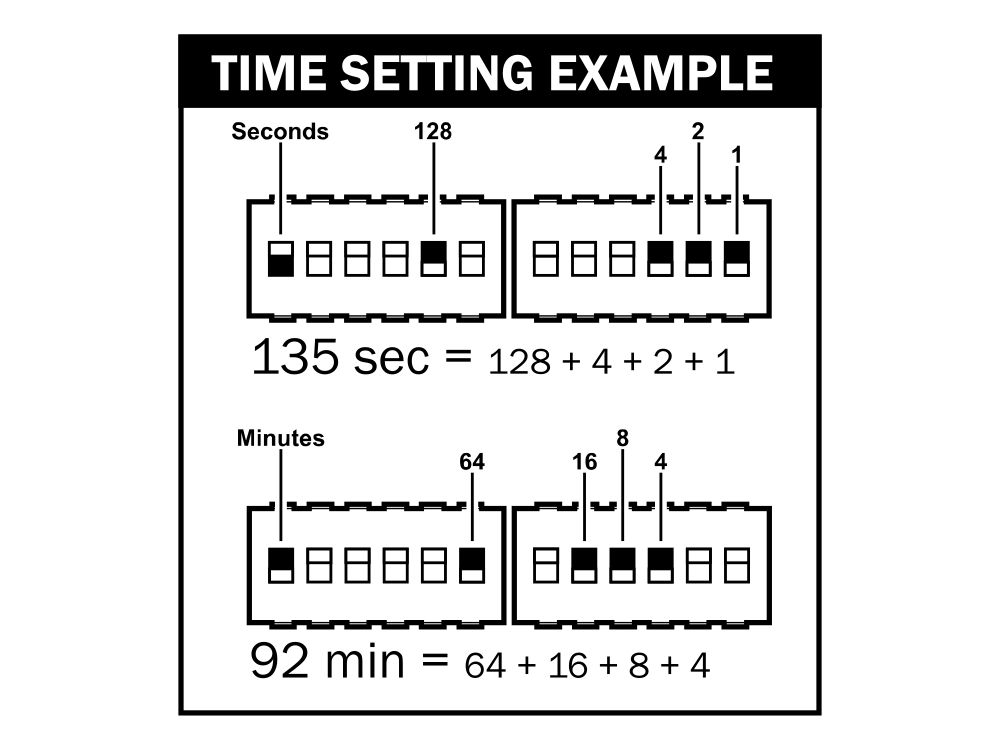

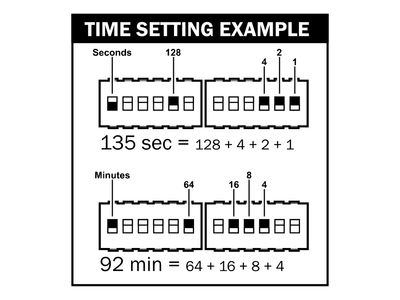

- Ajan asetus dippikytkimin binäärikoodausperiaatteella
- Auto-käynnistys sähköjen kytkemisen yhteydessä
- Ulkoinen ohjaus mahdollinen kytkimellä tai ohjausjännitteellä (3-24V)
- Merkkiledit kertoo toiminnasta; onko sähköt päällä ja vetääkö rele
- Läpinäkyvä, seinäasennettava kotelo
- Johtoliitokset ruuvattavalla riviliittimellä
Tekniset tiedot
|
Käyttöjännite
|
12 V/DC ± 5%
|
|
Virrankulutus
|
pois päältä: < 6 mA, päällä:< 50 mA
|
|
Kytkimen kärjet
|
1 x ON, maks. 24 V maks. 10 A AC tai DC
|
|
Liitännät
|
ruuvattava riviliitin: start ja stop -painikkeet, releen kärjet, 12V käyttöjännite
|
|
Näyttö
|
1 LED each for “operation” and “switching on”
|
|
Säädettävät ajastukset
|
1 - 2047 sekuntia yhden sekunnin askelmissa tai 1 - 2047 minuuttia yhden minuutin askelmissa
|
|
Asetetun ajan tarkkuus
|
n. ± 10%
|
|
Kun ajan laskenta on päällä ja rele vetää, sen voi aina keskeyttää painamalla Off-näppäintä.
|
|
Automaattinen ajastimen käynnistys
|
Liitä 22μF >50V elektrolyyttikondensaattori Start-painikkeen liitäntään, niin ajastin käynnistyy itse sähköjen päälletulon yhteydessä (kts. datalehti)
|
|
Mitat
|
n. 120 x 70 x 30 mm (ilman kiinnityskorvia)
|
Huom! Koteloon pitää tehdä itse tarvittavat aukotukset johtimia varten.
Huom! Älä käytä 230VAC verkkojännitteisten laitteiden ohjaukseen.
