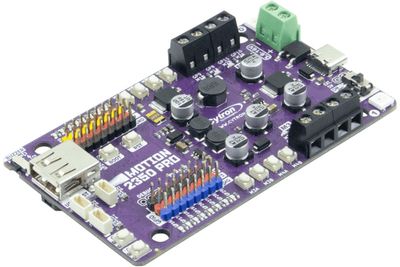

Cytron MOTION 2350 Pro on edistyksellinen robotiikkaohjain, joka on suunniteltu yksinkertaistamaan robotiikkaprojektejasi. Se toimii Raspberry Pi RP2350 -tuplaydinprosessorilla ja tukee jopa 4 harjattua tasavirtamoottoria ja 8 servoporttia, joten se sopii erinomaisesti sekä aloittelijoille että keskitason käyttäjille. Esiladatun CircuitPythonin ja yhteensopivuuden MicroPythonin, C/C++:n ja Arduino IDE:n kanssa ansiosta tällä monipuolisella piirilevyllä voit keskittyä robottien rakentamiseen ja ohjelmointiin helposti. Ihanteellinen kaikille, jotka haluavat sukeltaa robotiikkaan ilman monimutkaisen elektroniikan vaivaa.

Ominaisuudet

• Prosessori: Kaksiytiminen Arm Cortex-M33 -prosessori Raspberry Pi RP2350
• Moottorin ohjaus: voidaan ohjata jopa neljää harjallista tasavirtamoottoria 3,6V-16V / 3A max kullakin kanavalla
• Servoportit: Varustettu 8-kanavaisilla 5 V:n servoportilla
• GPIO Breakout: Sisältää 8-kanavaisen GPIO-kytkennän
• Tekijäportit: Sisältää 3 Maker-porttia erilaisten komponenttien ja antureiden liittämistä varten
• USB-isäntä: Mukana suora USB-isäntä, joka mahdollistaa plug-and-play-käytön USB-joystickien/pelipadien kanssa
• Ohjelmointi: Yhteensopiva MicroPythonin, C/C++:n ja Arduino IDE:n kanssa (tulossa pian)
• Lisäominaisuudet: Sisältää pikatestipainikkeet, moottorin ulostulon LEDit, käyttäjäpainikkeet, pietsosummerin ja RGB-LEDit (Neopixel-yhteensopiva)

Tekniset tiedot

• Toimii Raspberry Pi RP2350:llä
  • Kaksiytiminen Arm Cortex-M33 -prosessori
  • 520KB sisäinen RAM
  • 150MHz kellotaajuus
  • 2MByte Flash
• Robottiohjauskortti
  • 4 x DC-moottoriohjain (pikakokeilupainikkeilla)
  • 8 x Servomoottori
  • 8 x 3V GPIO Breakout
• Tulojännite
  • VIN-liitin: 3.6V - 16V
  • USB Type-C: 5V
• Maksimi DC-moottorin virta, per kanava
  • Jatkuva: 3A
  • Huippu: 5A
• 24 x Tilan merkkivalot
  • 8 x Servoliitännälle
  • 8 x 3V GPIO Breakoutille
  • 8 x DC-moottoriohjaimelle
• 12 x Painike
  • 8 x Pikakokeilupainike DC-moottorille
  • 2 x Käyttäjäpainike
  • 1 x BOOT-painike
  • 1 x RST-painike, nollaukseen
• 3 x Maker Port
• 2 x RGB LED (Neopixel-yhteensopiva)
• 1 x USB-isäntä
• 1 x Pietsosummeri (mykistyspainikkeella)
• 1 x On/Off-kytkin (MOSFET-iskusuojapiirillä)
• Esiasennettu CircuitPythonilla
• Ohjelmointikielet
  • CircuitPython
  • MicroPython
  • C/C++
  • Arduino
• Kortin mitat: 95.2 x 57.2 x 8 (korkeus) mm

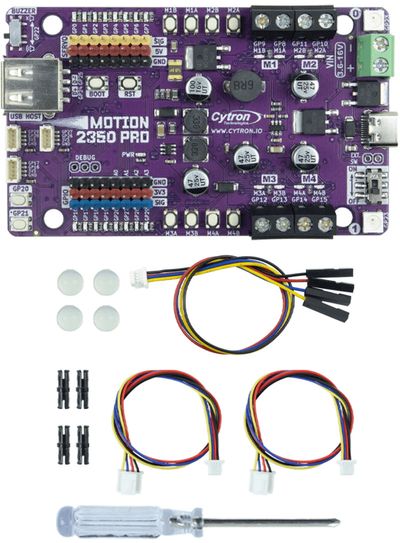

Toimitus

• 1 x MOTION 2350 Pro
• 1 x STEMMA QT / Qwiic JST SH 4-nastainen kaapeli naarasliitännällä (150mm)
• 2 x Grove-JST-SH-kaapeli (200mm)
• 1 x Silikonityynyjä
• 4 x Muovitappeja
• 1 x Pieni ruuvimeisseli

Linkit

• Getting Started with MOTION 2350 Pro using CircuitPython, tutorial by Cytron Technologies
• Getting Started with MOTION 2350 Pro using Arduino IDE, tutorial by Cytron Technologies
• MOTION 2350 Pro Datasheet
• MOTION 2350 Pro CircuitPython
• MOTION 2350 Pro 3D CAD
• RP2350 Datasheet (pdf), by Raspberry Pi
• CircuitPython mainpage
• MicroPython mainpage
• SDK C/C++, from Raspberry Pi
• Article by CNX Software
