Mikä on Raspberry Pi Compute Module 4?
Compute Module 4 lanseerataan virallisesti 19. lokakuuta 2020, ja moduulista on valittavana 32 eri vaihtoehtoa.
Raspberry Pi Compute Module 4 (CM4) ja Compute Module 4 Lite (CM4Lite) perustuvat löyhästi Raspberry Pi 4 Model B -malliin. CM4:ssä on kustannustehokkaille sovelluksille tarkoitettu vaihtoehto, joka toimitetaan ilman eMMC:tä; tätä versiota kutsutaan CM4Liteksi. Uuden CM4:n ja CM4L:n muototekijä eroaa aiemmista Compute-moduuleista, joilla kaikilla on ollut sama muototekijä. Muutos johtuu uusien liitäntöjen lisäämisestä; toinen HDMI, PCIe ja Ethernet. Näiden uusien liitäntöjen, erityisesti PCIe-liitännän, lisääminen ei olisi ollut mahdollista, jos vanhempi muotokoko olisi säilynyt. Sen sijaan CM4:n sähköinen liitäntä tapahtuu kahden 100-nastaisen suuritiheyksisen liittimen kautta. Siirtyminen uudempaan muotokertoimeen on pienentänyt jalkatilaa. CM4:n kokonaisjalanjälki, pistorasia mukaan lukien, on pienempi uuden muotokertoimen ansiosta.

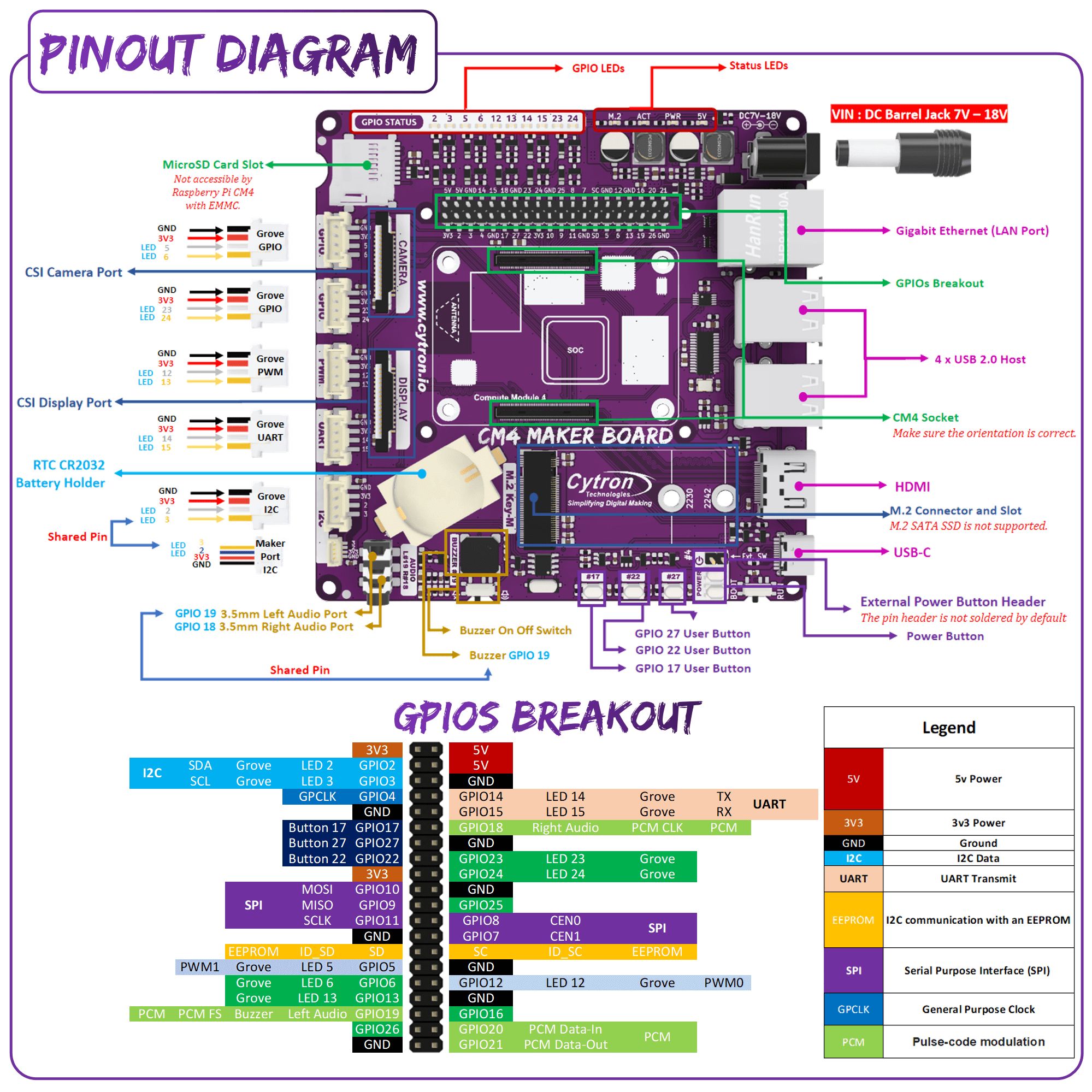

Mitä piirilevyllä on?

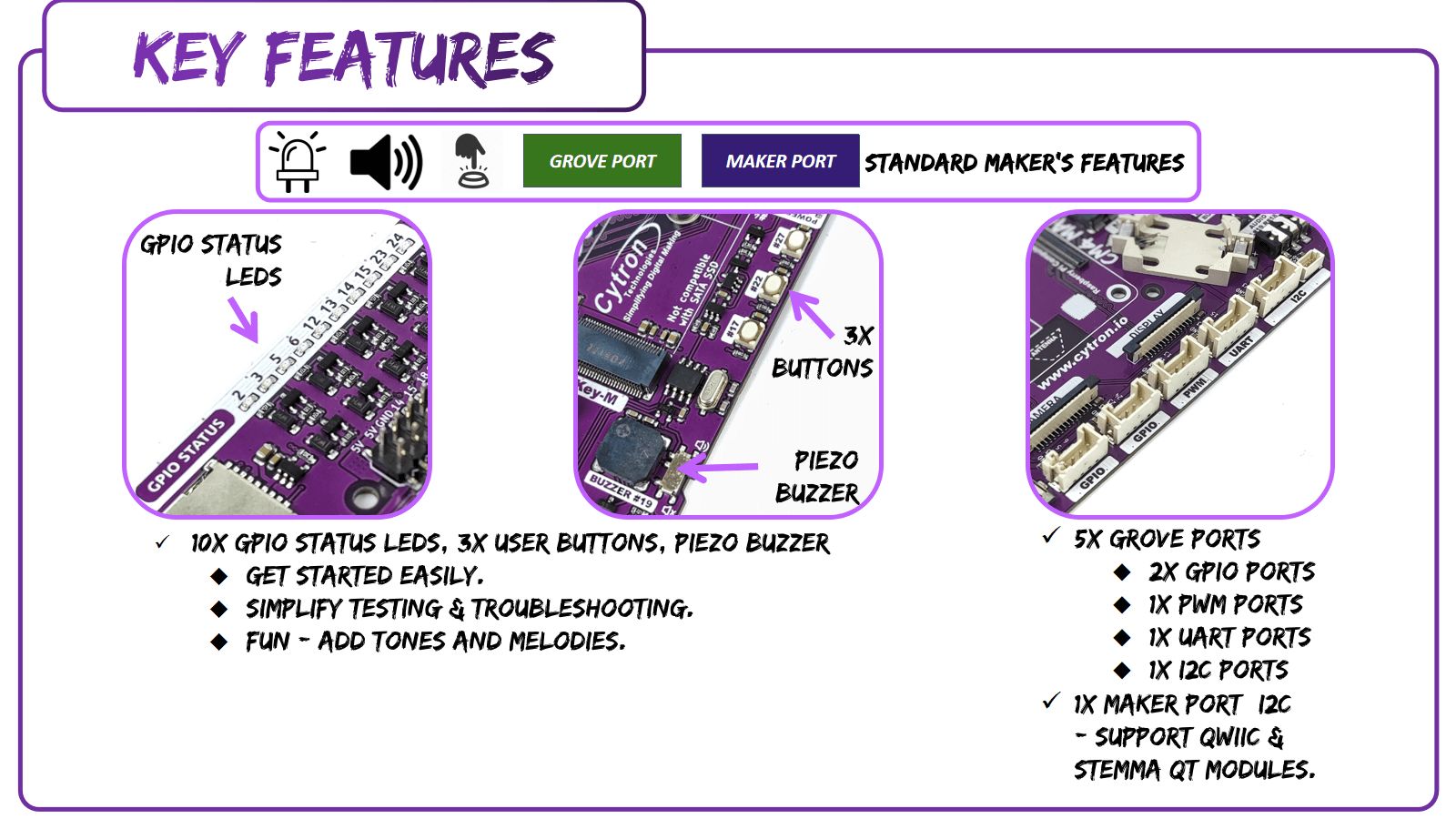

- 10x GPIO LED
- 1x microSD-korttipaikka
- 1x CSI-kameraportti
- 1x DSI-näyttöportti
- 5x Grove-portit
- 2x GPIO-portit (GPIO 5, 6 & 23, 24)
- 1x PWM-portti (GPIO 12, 13)
- 1x UART-portti (GPIO 14, 15)
- 1x I2C-portti (GPIO 2, 3)
- 1x Maker-portti (JST-SH 4-paikkainen liitin)
- 3x käyttäjän painikkeet
- 1x Analoginen äänilähtö
- 1x Piezo-summeri
- 1x Summerin mykistyskytkin

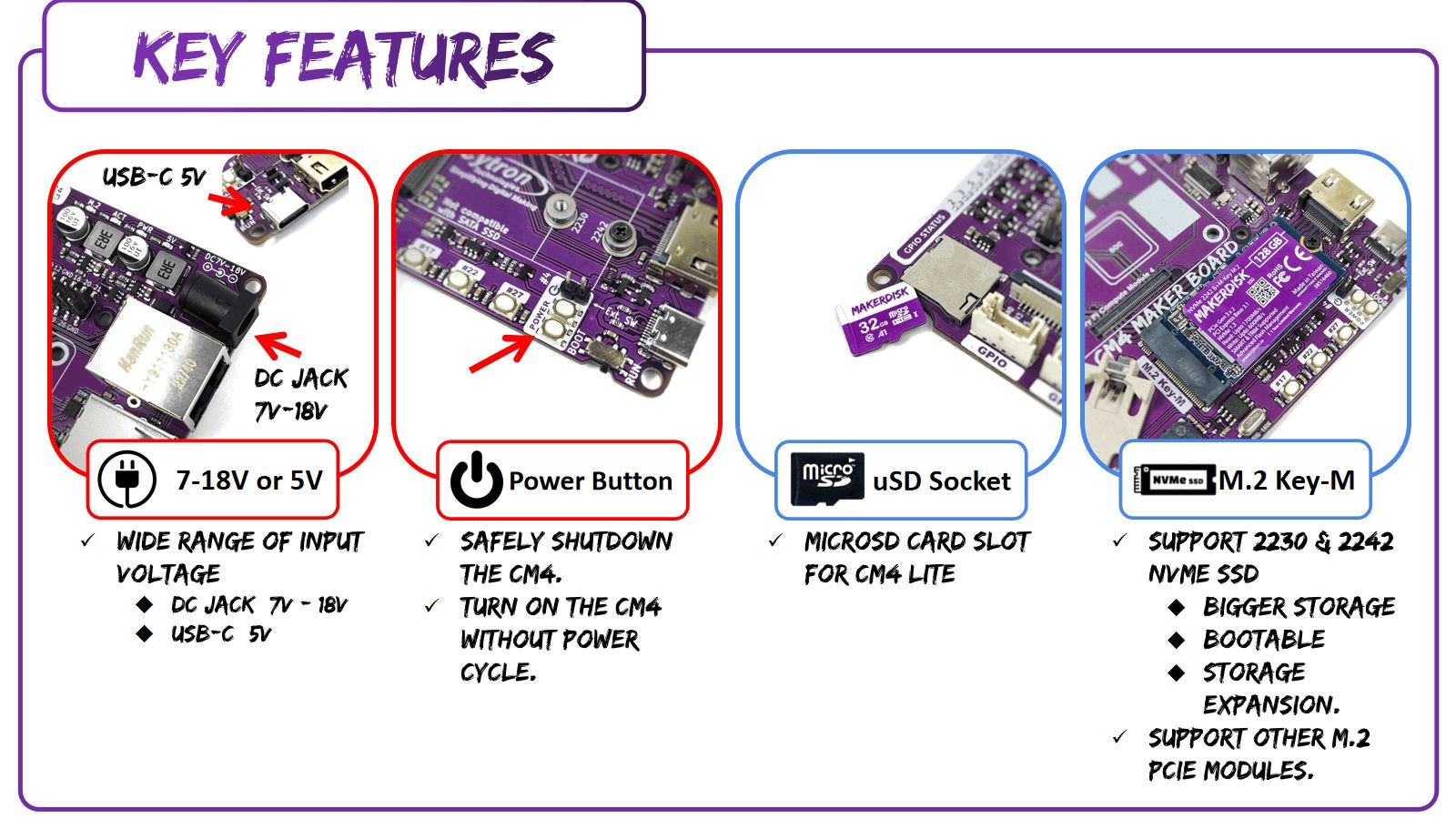

- 2x Virtapainikkeet
|
- 1x RTC-paristokotelo

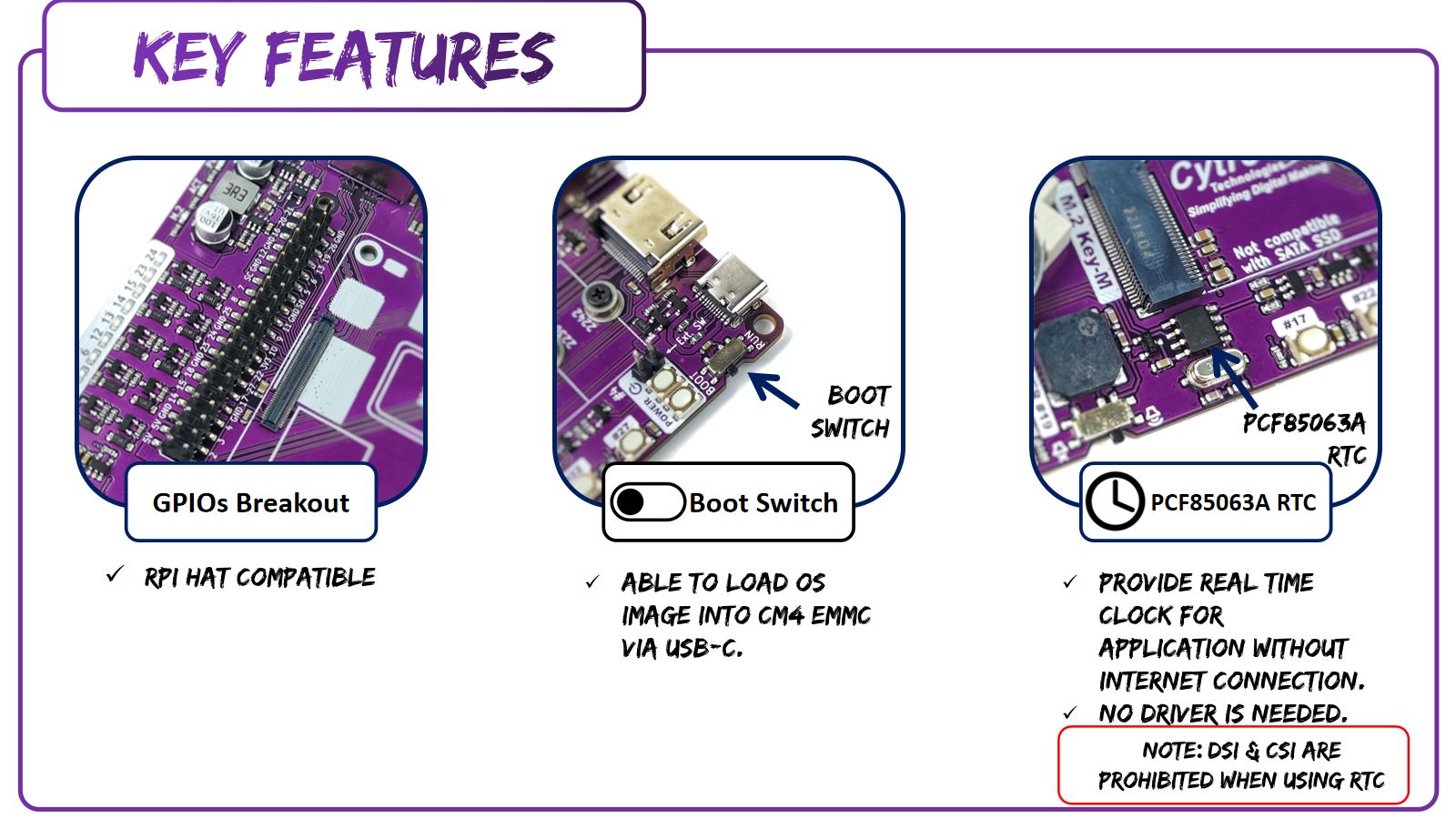

- 1x PCF85063A RTC
(Huomautus: DSI & CSI on kielletty RTC:tä käytettäessä).
- 1x Ulkoisen virtapainikkeen liitin
- 1x käynnistyskytkin
- 1x M.2-liitin
- 2x M.2 kiinnitysreikä
- 1x USB-C

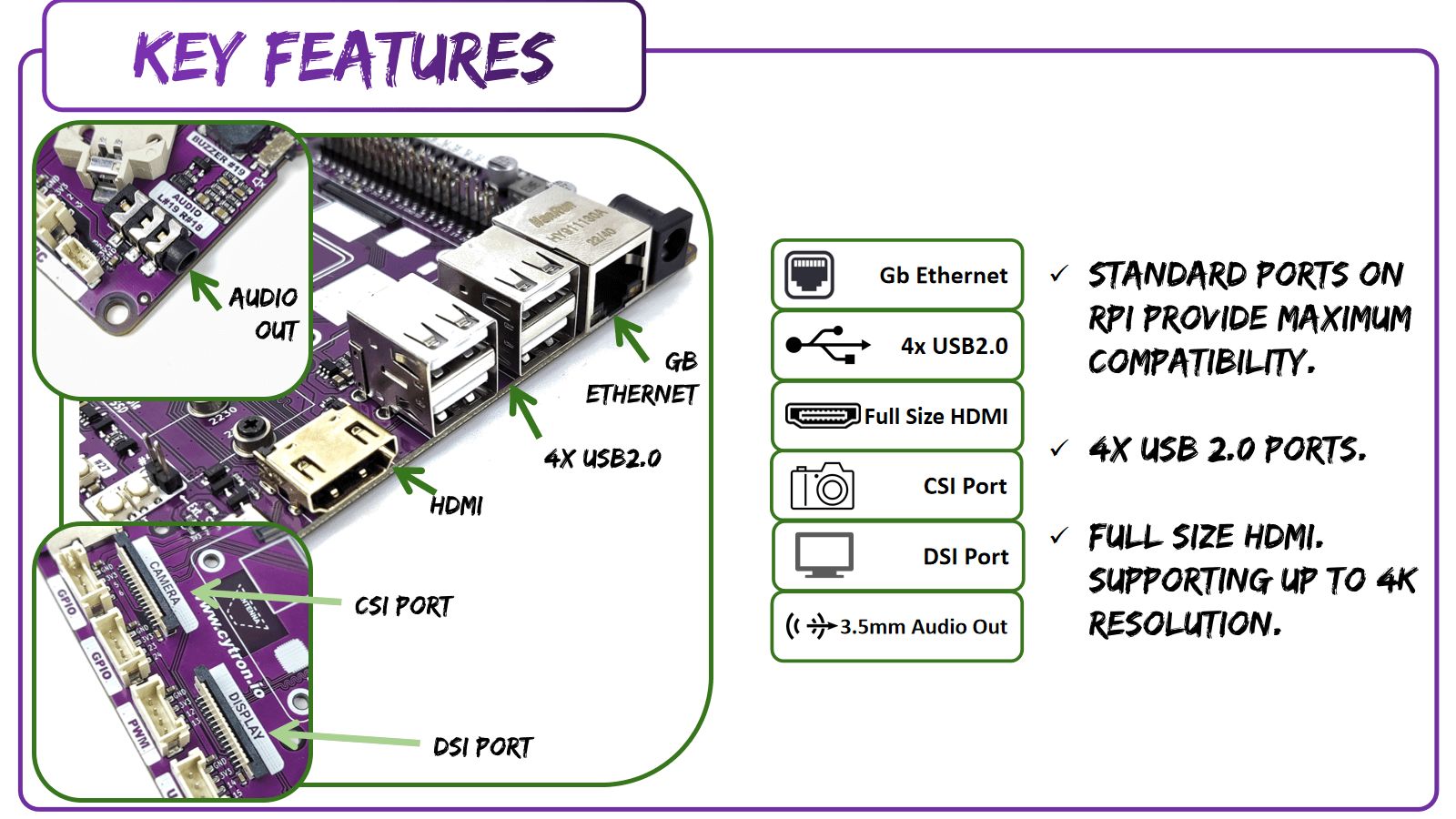

- 1x HDMI
- 4x USB 2.0-isäntä
- 1x Gigabit Ethernet
- 1x CM4-liitäntä
- GPIOs irrotus
- 1x DC-virtaliitäntä
- 4x Status LEDit
|
[img-29768-left-desc_default]
[img-29769-left-desc_default]
[img-29770-left-desc_default]
[img-29771-left-desc_default]
Pakkausluettelo

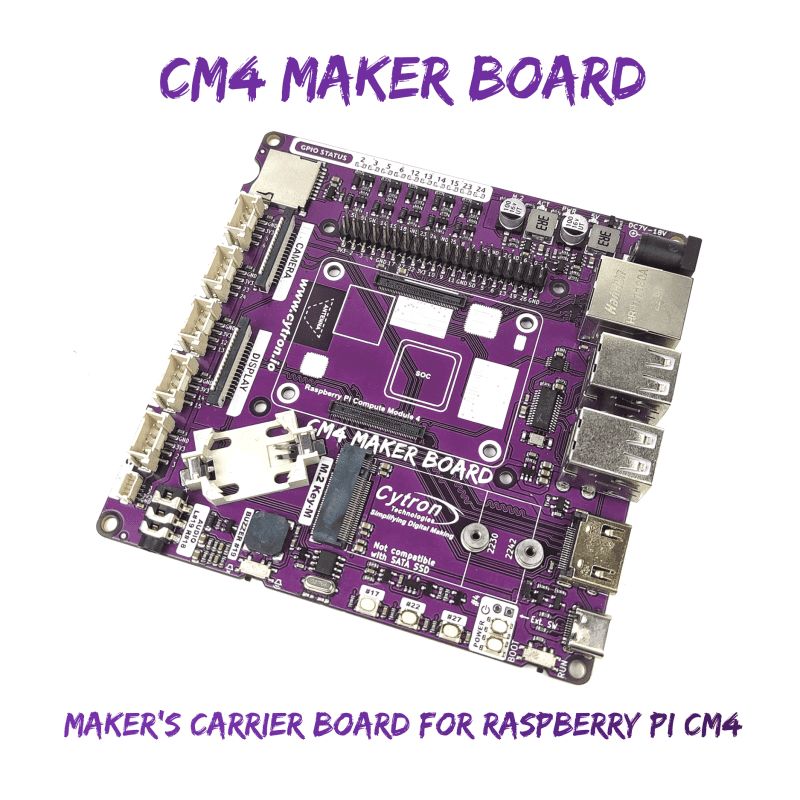

- 1x CM4 Maker Board
- 4x Silikonipuskuri
