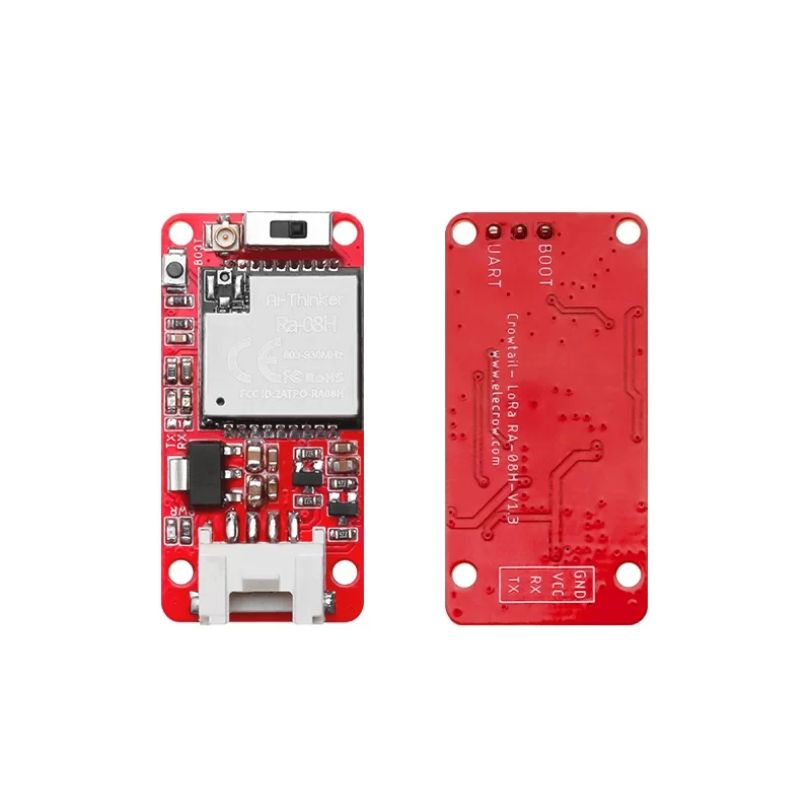

Crowtail - LoRa RA-08H käyttää Ra-08H (ASR6601) -moduulia, joka mahdollistaa ultra-pitkän etäisyyden spread spectrum -kommunikaation. Sen siru ASR6601 on yleiskäyttöinen LPWAN-langattoman kommunikaation SoC, jossa on RF-vastaanotin, modeemi ja 32-bittinen RISC-MCU. Ra-08H-moduuli tukee LoRa-modulaatiota ja perinteistä (G) FSK-modulaatiota LPWAN-käytössä. Lähetin tukee myös BPSK-modulaatiota ja (G) MSK-modulaatiota.

Ra-08H-moduuli tarjoaa ultra-pitkän kantaman ja ultra-pienet tehonkulutuksen LPWAN-sovelluksiin, ja sitä voidaan käyttää laajasti älykkäissä laitteissa, toimitusketjuissa ja logistiikassa, kotiautomaatiossa, turvajärjestelmissä, etäkastelujärjestelmissä ja muissa vastaavissa tilanteissa.

Ominaisuudet

• High sensitivity: -138dBm @125Kz SF12
• Support LoRa/(G)FSK/BPSK/(G)MSK modulation
• Support multiple sleep modes: depth sleep current is low to 0.9uA
• Support spread spectrum factor: SF5/SF6/SF7/SF8/SF9/SF10/SF11/SF12

Speksit

• Jännite: 3,35V
• Teoreettinen maksimisiirto teho +22dBm
• Tuettu taajuuskaista: 803930MHz
• Korkea herkkyys: -138dBm @125KzSF12
• Tuki leviämispeitekerroin: SF5/SF6/SF7/SF8/SF9/SF10/SF11/SF12
• Sisäinen muisti: 128KB FLASH, 16KB SRAM
• Tukee LoRa/(G)FSK/BPSK/(G)MSK-modulaatiota
• Maksimaalinen siirtomatka 1KM (ideaali arvo avoimessa tilassa)
• Sisältää lataus- ja kommunikointikytkentätoiminnot, käyttäjät voivat mukauttaa ohjelmointia

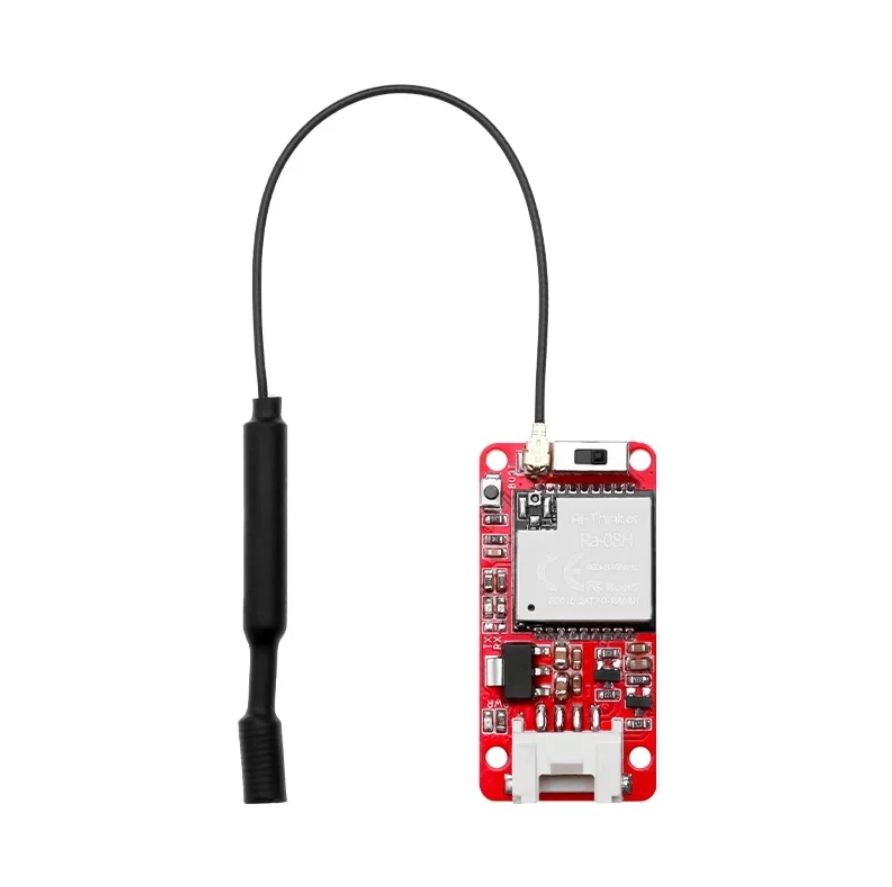

• Asennus ensimmäisen sukupolven IPEX-paikkaan
• Mitat (mm): 40 (P) * 20 (L) * 7,5 (K)
• Nettopaino: 7g

Toimitus

• 1x Crowtail Lora RA-08H Module
• 1x Crowtail Cable

Linkit

• Wiki
• Specification
• AT Instruction
• Eagle File
