Raspberry Pi:n 10-vuotissyntymäpäivän kunniaksi olemme yhdistäneet RP2040-mikrokontrollerin ja EPD-näytön tyylikkääksi yksiväriseksi, tekijöille sopivaksi e-paperikilveksi, joka voidaan kiinnittää henkilöön, toimiston oveen tai nostaa pöydälle. Ineltekin ja Raspberry Pi:n hauskojen kavereiden (ja tyttöjen ja ei-binääristen kavereiden) tuella olemme pystyneet pitämään sen niin edullisena kuin mahdollista, hurraa!

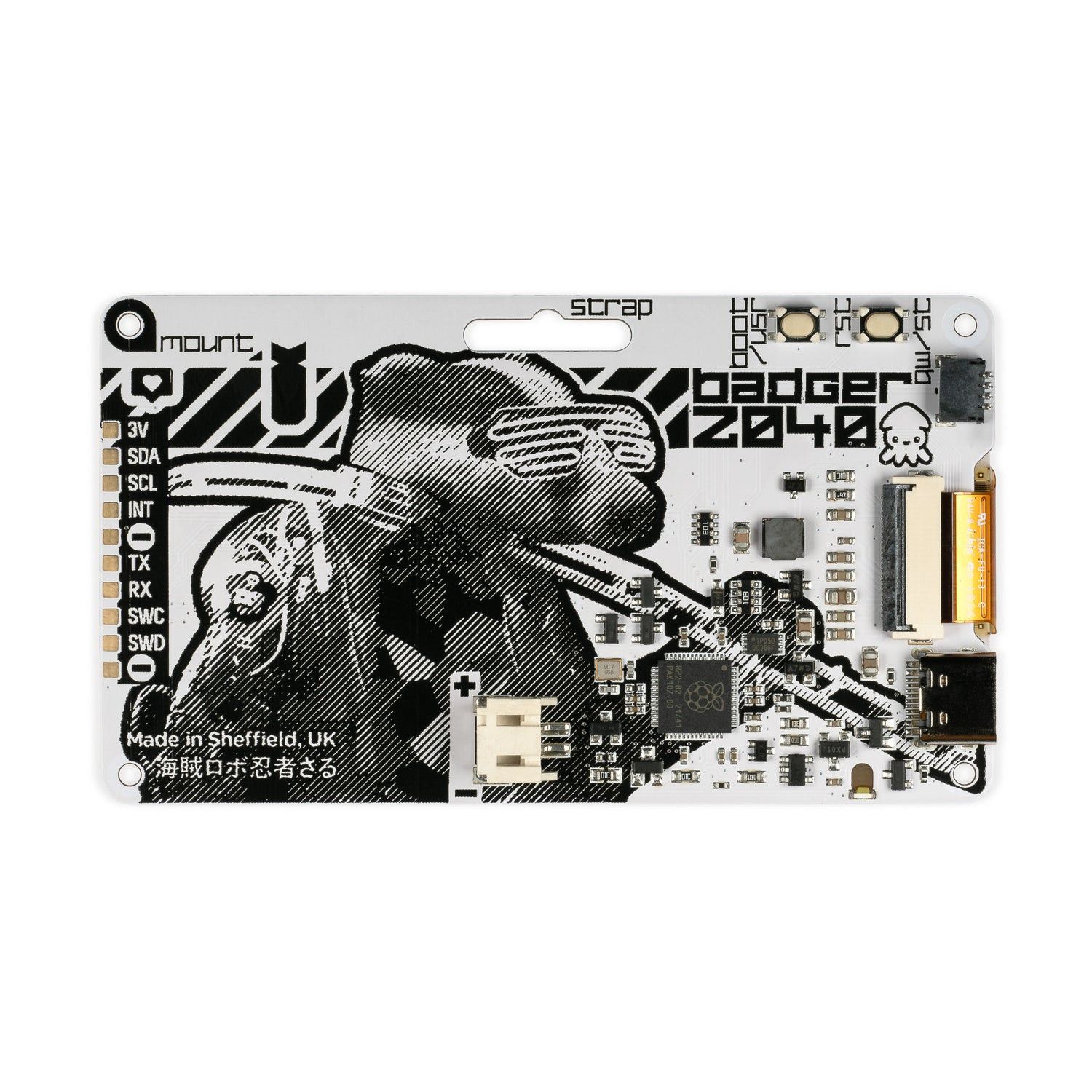

Pimoroni on varustanut Badger 2040:n runsailla painikkeilla, jotta voit helposti muuttaa näytön sisältöä, ja aukolla, jonka avulla voit kiinnittää sen kaulanauhaan, sekä paristoliittimellä, jotta voit pitää asiat kannettavina ja päivittää näytön myös matkalla. Takapuolella on funky badgerpunk-tyylinen muotoilu sekä RP2040:n valitsemamme lisävarusteet: käynnistys- ja nollauspainikkeet sekä Qw/ST-liitin, joten Qwiic- tai STEMMA QT -murrosten kytkeminen on erittäin helppoa.

Tässä on muutamia asioita, joita voit tehdä sillä!

• Vaihda kuvien, pronominien tai salaisten identiteettien välillä napin painalluksella.
• Tee itsestäsi liikkuva sääasema tai ilmanlaatumittari (lisäämällä anturierotin).
• Tallenna tärkeitä QR-koodeja, joilla pääset sisään paikkoihin (tai voit rullata ihmisiä).
• Tee pieni tehtävälista ja rastita asioita.
• Näytä inspiroivia mäyräkoirasitaatteja tai päivän opettavaisia mäyräkoirafaktoja.

RP2040 x e Ink®

Pimoroni on suuri sähköisen paperin ystävä Piraattipäämajassa - siitä saadaan ihana, terävä ja kontrastikas näyttö, jota voi lukea kirkkaassakin auringonvalossa, eikä se levitä ympäristöön turhaa sinistä valoa kuten LCD-näytöt. Se kuluttaa myös erittäin vähän virtaa (EPD-näytöt kuluttavat virtaa vain päivityksen aikana), ja näytön kuvat pysyvät näytössä todella pitkään, kun näyttö on virrattomana.

RP2040-sirun käyttö tarkoittaa, että laitteistoa voidaan ohjata hauskoilla, kokeellisilla ja matalan tason tavoilla. Pimoroni on kirjoittanut EPD-näytölle omat ajurit, jotka asettavat etusijalle alhaisen virrankulutuksen ja mahdollistavat samalla salamannopeat virkistystaajuudet.

Ominaisuudet

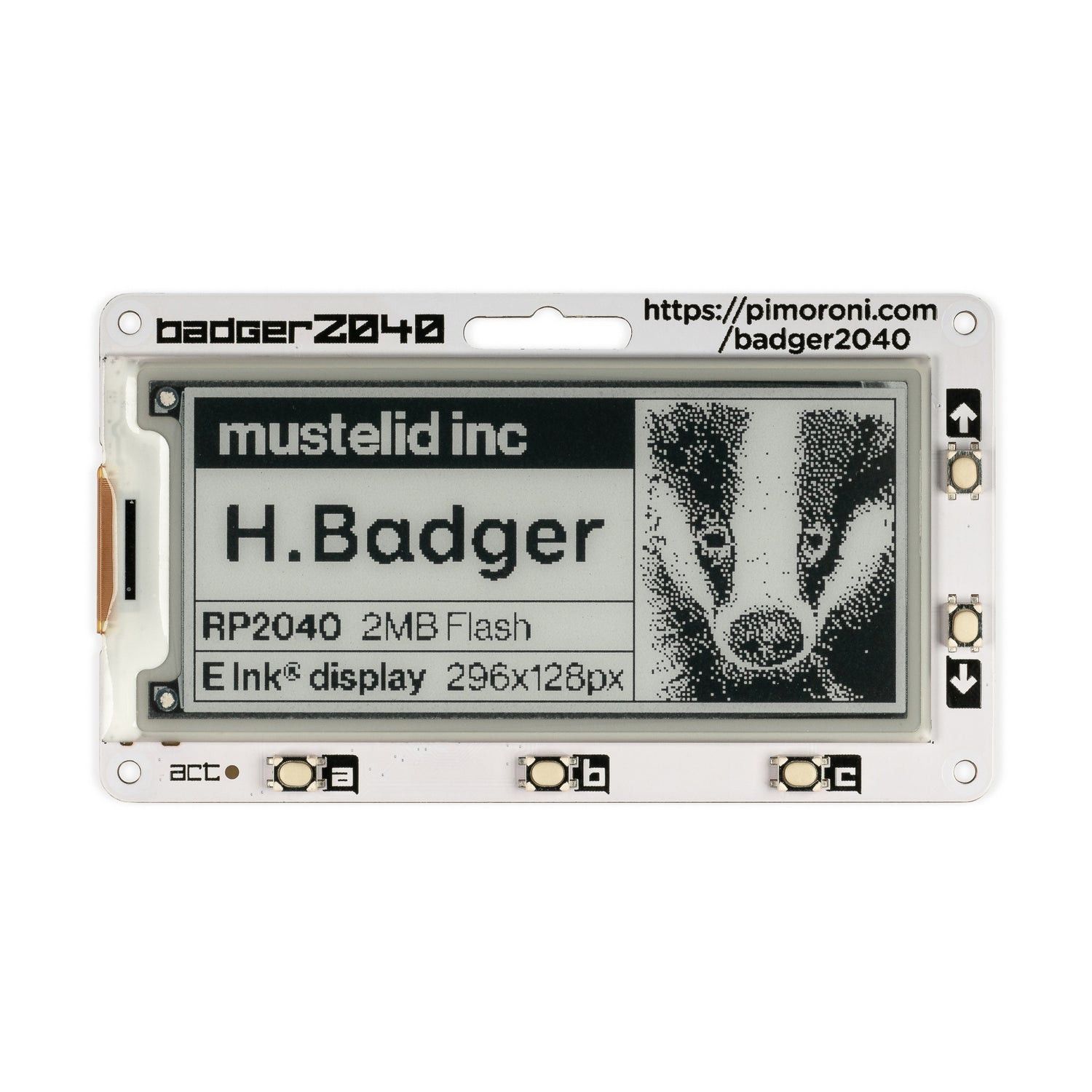

• 2,9 tuuman mustavalkoinen E Ink®-näyttö (296 x 128 pikseliä).
  • Erittäin laajat katselukulmat
  • Erittäin alhainen virrankulutus
  • Pisteväli - 0,227 x 0,226 mm.
• Powered by RP2040 (Dual Arm Cortex M0+, joka toimii jopa 133 MHz:n kellotaajuudella ja jossa on 264 kB SRAM-muistia).
• 2 Mt QSPI-flashia, joka tukee XiP:tä.
• Viisi etukäyttöpainiketta
• Nollaus- ja käynnistyspainikkeet (käynnistyspainiketta voidaan käyttää myös käyttäjän painikkeena).
• Valkoinen LED
• USB-C-liitin virtaa ja ohjelmointia varten
• JST-PH-liitin pariston liittämistä varten (tuloalue 2,7 V - 6 V).
• Korkean tarkkuuden jännitereferenssi akun varaustason seurantaa varten
• Qw/ST-liitin (Qwiic/STEMMA QT)
• Täysin koottu (juottamista ei tarvita).
• Kaavio
• Mekaaninen piirustus
• C++/MicroPython-kirjastot

Ohjelmisto

Koska kyseessä on RP2040-piiri, Badger 2040 on firmware-agnostinen! Voit ohjelmoida sitä C/C++:lla, MicroPythonilla tai CircuitPythonilla.

Pimoronin C++/MicroPython-kirjastot sisältävät joitakin näppäriä ohjelmistokorjauksia, joiden avulla saat kaiken irti Badgerista. Saat parhaan suorituskyvyn käyttämällä C++:aa, mutta jos olet aloittelija, suosittelemme käyttämään akkujen mukana tulevaa MicroPython-rakentamista, jotta alkuun pääseminen olisi helpompaa.

• Lataa Pirate brand MicroPython (Badgerin erikoispainos)
• Aloittaminen Badger 2040:n kanssa
• C++ esimerkkejä
• MicroPython-esimerkkejä
• MicroPython-funktioviite

Voit myös käyttää CircuitPythonia Badger 2040:ssä. CircuitPython-ajurit on suunniteltu toimimaan useilla eri mikrokontrollereilla, joten et saa hienoja RP2040-arkkitehtuurikohtaisia hienosäätöjä, joita löydät kirjastostamme, mutta saat käyttöösi kaikki Adafruitin ekosysteemin mukavat mukavuudet.

• Lataa CircuitPython Badger 2040:lle
• Aloittaminen CircuitPythonilla
• CircuitPython-esimerkkejä
• Stephane BeBoX:n CircuitPythoniin porttaama BadgerOS

Breakoutien liittäminen

Jos breakoutissasi on QW/ST-liitin, voit liittää sen suoraan JST-SH-JST-SH-kaapelilla, tai voit helposti liittää minkä tahansa I2C Breakout Garden -breakouttimme JST-SH-JST-SH-kaapelilla, johon on liitetty Qw/ST to Breakout Garden -sovitin.

• Luettelo breakouteista, jotka ovat tällä hetkellä yhteensopivia C++/MicroPython-rakentamisemme kanssa.

Tulostettavat tiedot

Haluatko suojella Badgeria kolhuilta ja naarmuilta? Katso nämä näppärät 3D-tulostettavat kotelot ja suojukset!

• Badger Guard (yksinkertainen taustalevy, jossa on kiinnikkeet)
• Badger 2040 -jalusta, tekijä samuelmcdermott
• Kotelo Pimoroni Badger 2040:lle, tekijä hsavior
• Badger 2040 -kotelo, jonka on tehnyt Andreas Känner
• Badger 2040 näppäimistö Andreas Kännerin toimesta.

Huomautuksia

• Mitat: 85.6mm x 48.7mm x 10mm (L x S x K, mukaan lukien liittimet). Asennusreiät ovat M2 ja 2,9mm sisäänpäin kummastakin reunasta. Kulman säde on 3mm.
• Badger 2040 on melko mukautuva syöttöjännitteen suhteen (2,7V - 6V), joten on mahdollista käyttää erilaisia akkuja ja paristoja. 2x AAA-paristopaketti mahtuu Badgerin taakse hyvin (myös kaksi- tai kolminkertaiset AA- ja AAA-paristopaketit toimivat).
• 2x AAA ladattavat (NiMH) paristot tuottavat vain 2,4V, mikä ei varsinaisesti riitä Badgerille. Testeissämme se kuitenkin jatkaa toimintaansa aina 2,05 V:n tulojännitteeseen asti (ilman LEDiä), joten jos haluat käyttää ladattavia paristoja, sen pitäisi riittää.
• Vaihtoehtoisesti voit kytkeä LiPo/LiIon-akun akkuliitäntään seuraavin varauksin. Harkitse tätä vain, jos merkin kantaja on aikuinen ja tietää, mitä tekee LiPojen kanssa!
  • Kiinteä kotelo tai taustalevy, joka suojaa akkua vaurioilta, kun sitä kannetaan, on erittäin hyvä idea (tai voit käyttää yhtä Galleon-kovakoteloisista LiPo-akuistamme).
  • Badger 2040:ssä ei ole akun suojausta, joten sitä kannattaa käyttää vain sellaisten LiPo-akkujen kanssa, joissa on sisäinen suojaus(kaikissa Pimoroni-akuissa on).
  • Toisin kuin joissakin muissa piirilevyissämme, Badger 2040:ssä ei ole akkujen latauspiiriä. Tarvitset ulkoisen LiPo-laturin akun lataamiseen (kuten LiPo Amigo).
• Badgerin firmwaren vanhemmissa versioissa nollauskäyttäytyminen on hieman erilaista akulla toimiessa. Jos käytät akkuvirtaa, sinun on napautettava takapuolella olevaa nollauspainiketta ja pidettävä sitten mitä tahansa etupuolen painiketta painettuna herättääksesi sen ja käynnistääksesi päivityksen. Badgerin laiteohjelmiston versiossa 1.18. 5 tai uudemmassa versiossa tätä ei tarvitse tehdä.
• Älä koskaan aseta salasanaksi "mushroom". Se ei ole stroganoff.

Tietoja RP2040:stä

Raspberry Pi:n RP2040-mikrokontrolleri on kaksiytiminen ARM Cortex M0+, joka toimii 133 MHz:n taajuudella. Se sisältää 264kB SRAM-muistia, 30 monitoimi-GPIO-nastaa (mukaan lukien nelikanavainen 12-bittinen ADC), kasan vakio-oheislaitteita (I2C, SPI, UART, PWM, kellot jne.) ja USB-tuen.

Yksi RP2040:n erittäin jännittävä ominaisuus on ohjelmoitavat IO:t, joiden avulla voit suorittaa mukautettuja ohjelmia, jotka voivat käsitellä GPIO-nastoja ja siirtää tietoja oheislaitteiden välillä - ne voivat purkaa tehtäviä, jotka vaativat suuria tiedonsiirtonopeuksia tai tarkkaa ajoitusta, jotka perinteisesti olisivat vaatineet CPU:lta paljon raskasta työtä.
