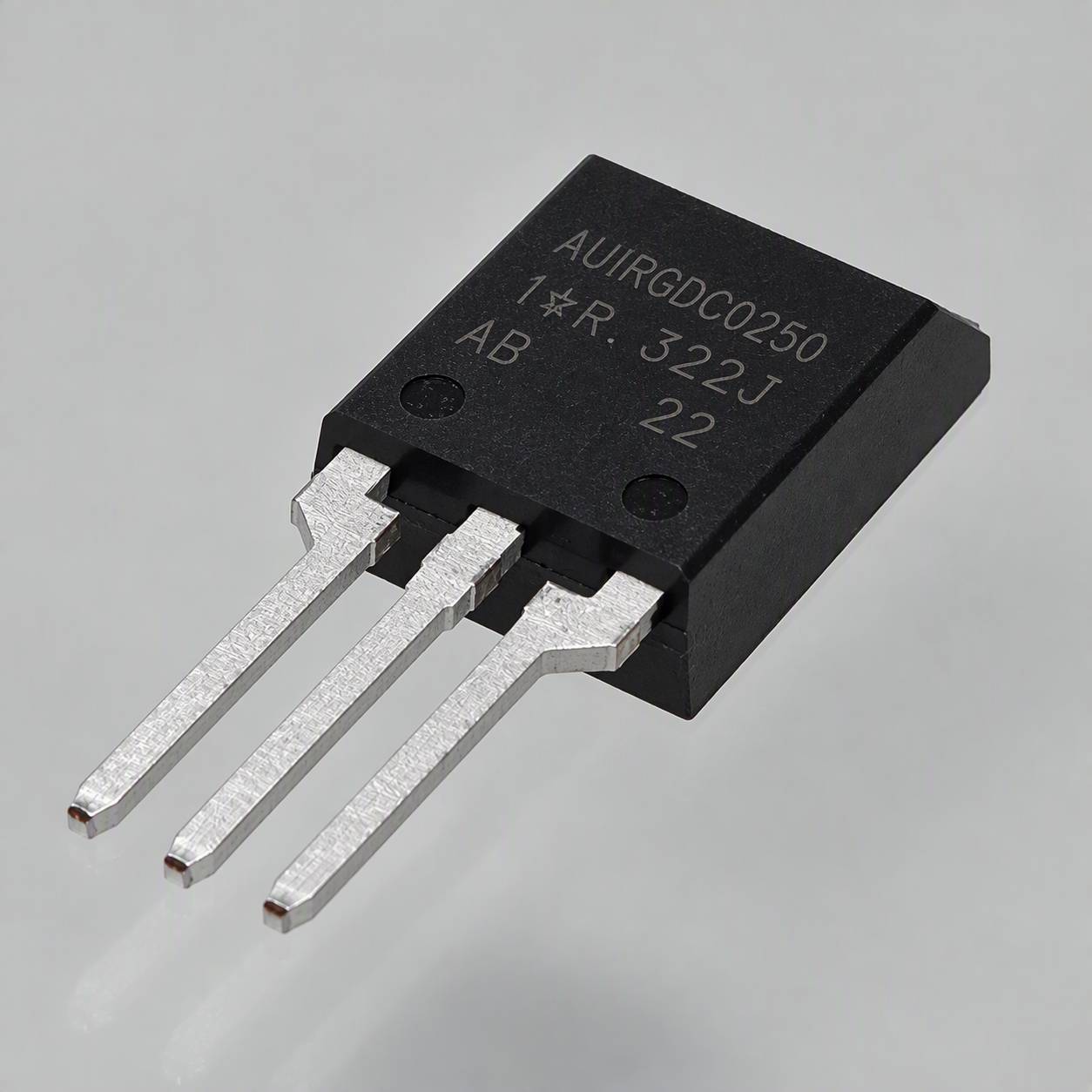

AUIRGDC0250 1200 V IGBT-transistori

AUIRGDC0250 on Infineonin / International Rectifierin tehokas 1200 V IGBT-tehotransistori. Komponentti on suunniteltu automotive-käyttöön ja pehmeästi kytkeviin suurtehosovelluksiin.

AUIRGDC0250-transistoria käytetään muun muassa Mercedes-Benzin PTC-lämmittimien tehoelektroniikassa.

Tekniset tiedot

• Tyyppi: IGBT
• Kollektori-emitterijännite VCE: 1200 V
• Kollektorivirta IC: enintään 141 A (25 °C)
• VCE(sat): 1,57 V tyyp. (IC 33 A, VGE 15 V)
• Gate-emitterijännite: ±20 V
• Maks. tehohäviö: 543 W
• Käyttölämpötila: -55...+150 °C

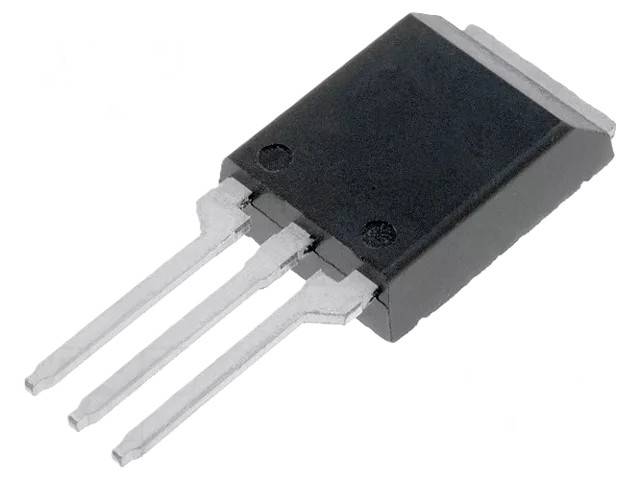

• Kotelo: Super TO-220 / TO-273AA
• Asennus: läpiladottava (THT)
• Automotive-komponentti

Sovellukset

• Ajoneuvojen tehoelektroniikka
• PTC-lämmittimien ohjaus
• Korkeajännitteiset kytkentäsovellukset
• Tehonohjaus

Komponenttia on käytetty muun muassa Mercedes-Benz-hybridiautojen korkeajännitteisten PTC-lämmittimien elektroniikassa. AUIRGDC0250 MOSFETin rikkoutumista on raportoitu esimerkiksi Mercedes-Benz C300e W206 -mallin PTC-lämmittimessä.
