Speksit

• merkintä piirin päällä: HR4988

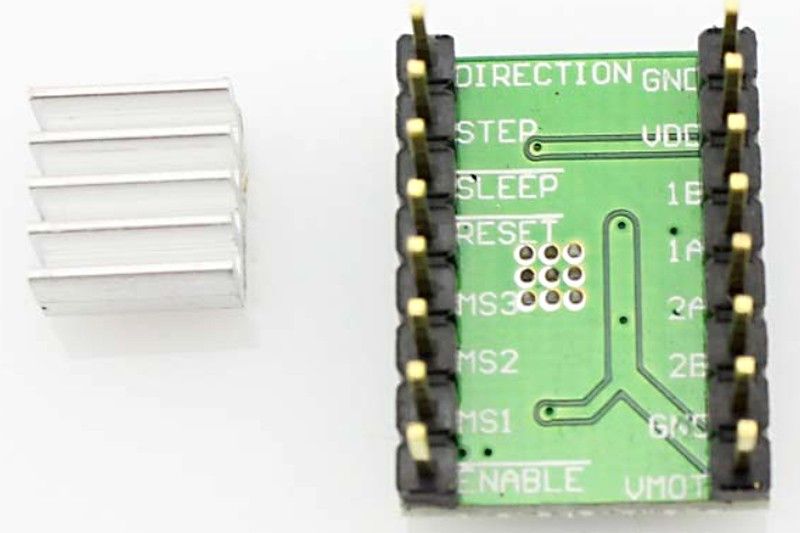

• mukana jäähdytysrima teipillä
• ohjaus: 3,3V ja 5V logiikkatasot
• jännitealue: 8-35VDC
• virrankesto: 1,2A jatkuva, 2A hetkellinen
• ylikuumenemisen esto (thermal shutdown)
• oikosulkusuojatut lähdöt
• viisi mikroaskellustilaa: full, 1/2, 1/4, 1/8 ja 1/16
• piirilevyllä pieni trimmeri virranohjausta varten

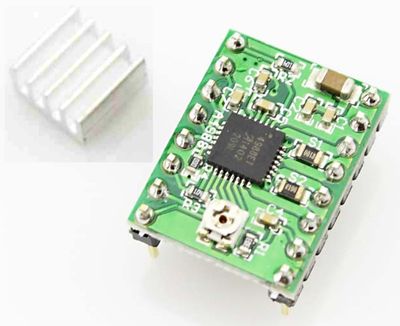

• valmiiksi kasattu kuten kuvassa

Linkkivinkit

• A4988 DMOS microstepping driver with translator (pdf)

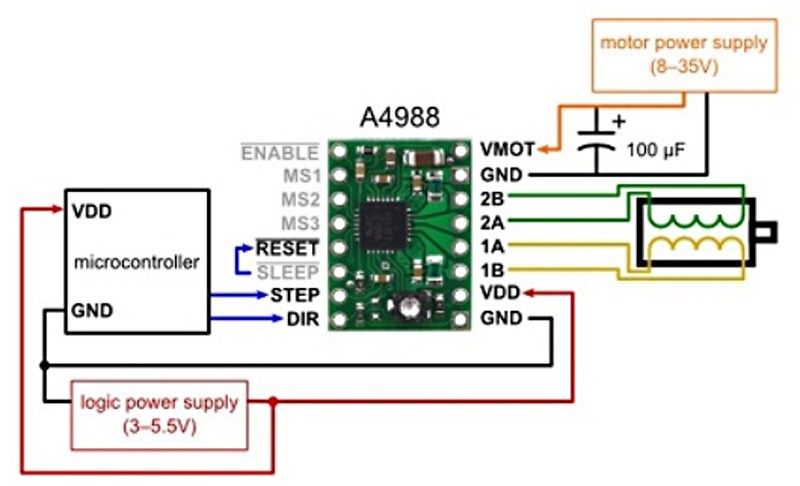

• Schematic diagram of the md09b A4988 stepper motor driver
