Tämä NEMA-moottori täyttää kaikki vaatimukset. Kaksivaiheisena askelmoottorina se kääntyy 1,8° askelta kohti ja takaa tasaisen liikkeen ja optimaalisen 3 Nm:n pitomomentin. Takaisinkytkentäsilmukan avulla moottorin ohjain tunnistaa ja varmistaa, että askelten määrä on oikea. Se sisältää anturilla varustetun sulkeutuneen silmukan, joka parantaa paikannustarkkuutta ja estää fyysisten mahdollisuuksien rajoissa askelhäviön. Näin ollen tässä NEMA23-moottorissa yhdistyvät askel- ja servomoottoritekniikan edut.

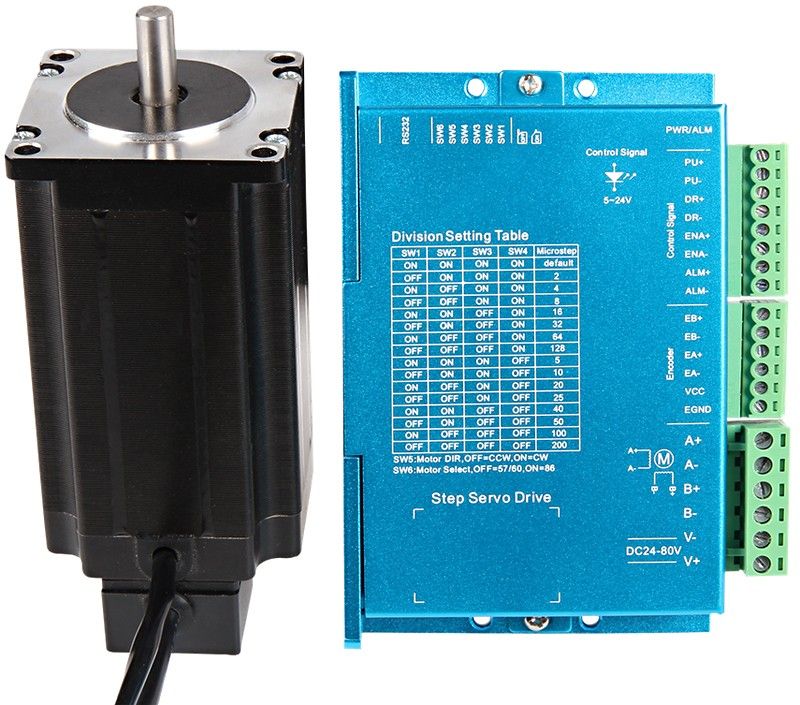

Erityisominaisuus: Toimitukseen sisältyy jo suljetun silmukan askelmoottoriohjain.

Speksit

• Malli: 57SHD4931-20BQ
• Akselin halkaisija: Ø 8 x 18 mm (yksiakselinen)
• Liitäntä: kaapeli (moottori), 4-johtiminen kaapeli (enkooderi).
• Askeleet kierrosta kohti: 200
• Pidätysmomentti: 3 Nm
• Nimellisjännite: 3,15 V
• Nimellisvirta: 4,2 A
• Askelkulma: 1,8°
• Vaiheiden määrä: 2
• Vaiheresistanssi: 0.75 Ω
• Vaiheinduktanssi: 2,8 mH
• Eristysvastus: Min. 100MΩ 500 V DC
• Eristysluokka: B (130°)
• Pyörimisinertia: 650 g-cm².
• Detentti momentti: 0,1 Nm
• Käyttölämpötila: -10 - 50 °C

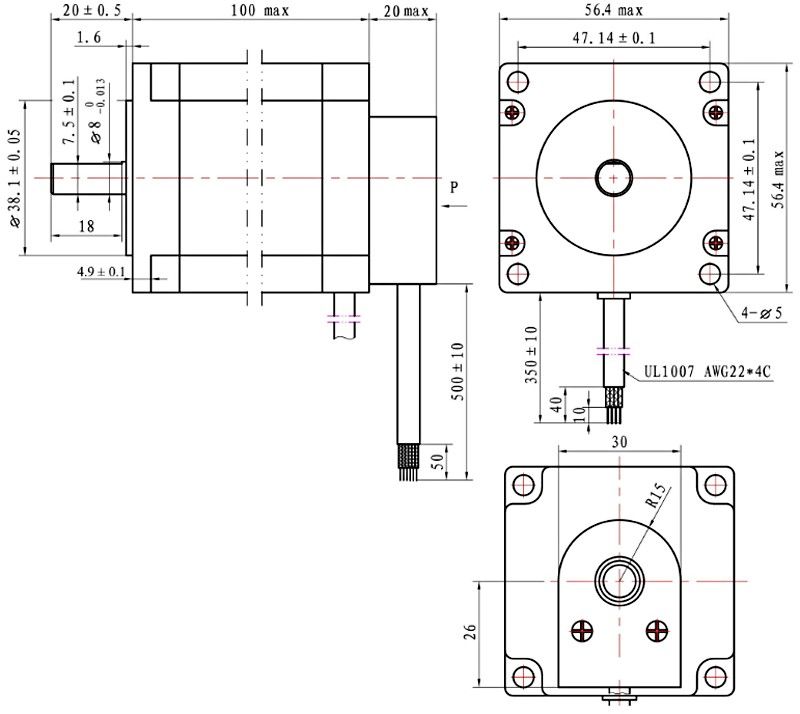

• Mitat: Mitat: 56 x 56 x 120 mm
• Paino: 1,4 kg

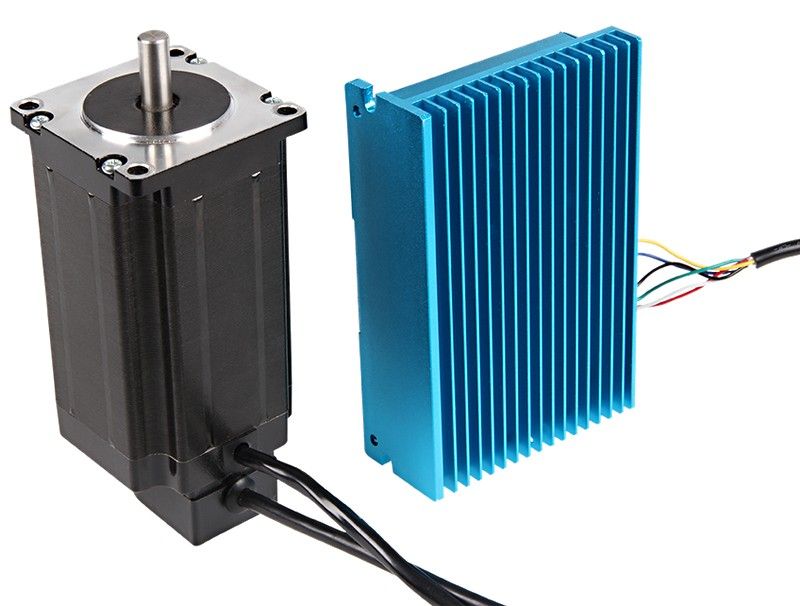

• Toimitettavat tuotteet: NEMA23-04 CL-askelmoottori, CL-askelmoottorin ohjainmoduuli.
• EAN: 4250236818818
