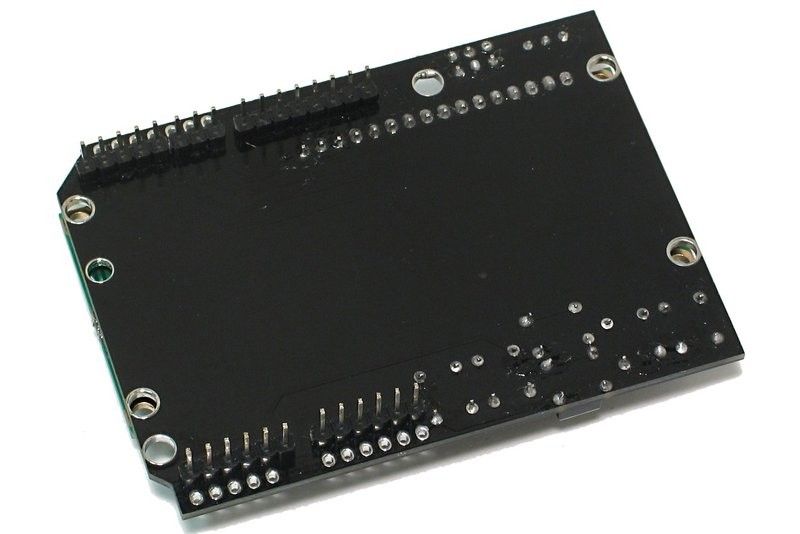

• varaa ARDUINO-pinnit 4, 5, 6, 7, 8, 9 ja 16 (merkitty piirikortille)
• PWR-ledi
• ICSP-liitin kalustettuna

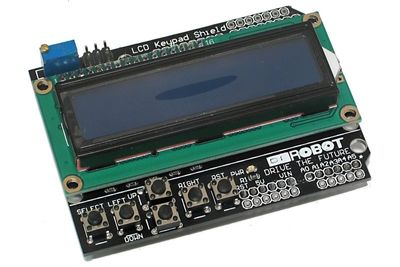

• tietoja näytöstä:
  • perus HD44780-yhteensopiva 2x16 merkkinen LCD-näyttö
  • sininen tausta, valkoiset merkit
  • LED-taustavalo
  • kontrastinsäädössä monikierrostrimmeri
• tietoja näppäimistä:
  • RESET

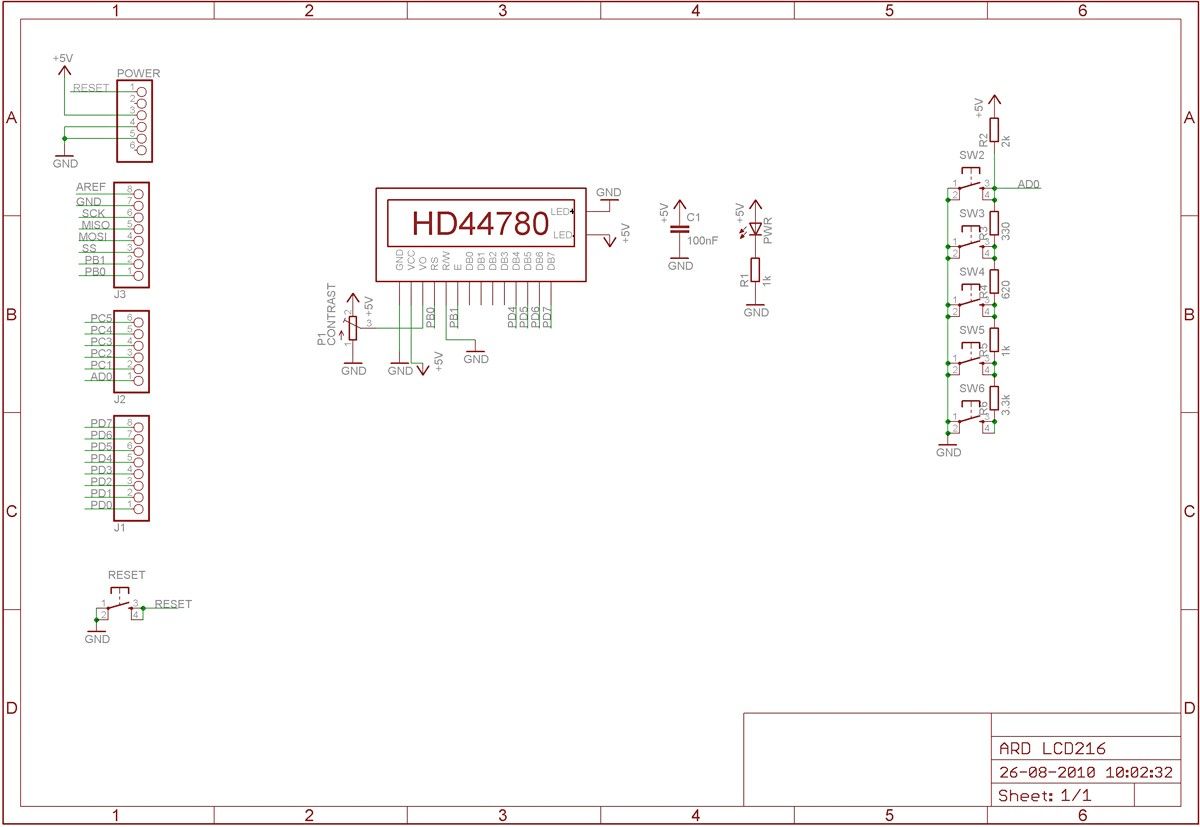

  • vastusketju jonka painalluksen muodostama jännitetaso on luettavissa analog input A0 pinnistä (SELECT, LEFT, RIGHT, UP, DOWN)
• tietoja käytöstä:
  • käyttää Arduinon mukana tulevaa LiquidCrystal.h -kirjastoa
  • alustus pinnityksellä LiquidCrystal lcd(8, 9, 4, 5, 6, 7);
• mitat: 79 x 58 x 12 mm
  • koko kakku esim. Arduino Uno:n kanssa maks. 28 mm korkea

Partcon Pajasta vinkkiä

Tutkittiin painikkeiden jännitejakoketjun tuottamia lukuarvoja Arduinon analogRead(A0) -funktiolla. Kun mitään ei paineta antaa 5V vastaavan luvun eli 1023. Tässäpä mittaukset:

SELECT: 641LEFT: 409RIGHT: 0UP: 98

Kytkimien syöttöjännitteen voi vaihtaa 3,3V (STM32NUCLEO) käyttöön vaihtamalla R2 syötön. Vaatii hieman käsinäppäryyttä kuitenkin.
