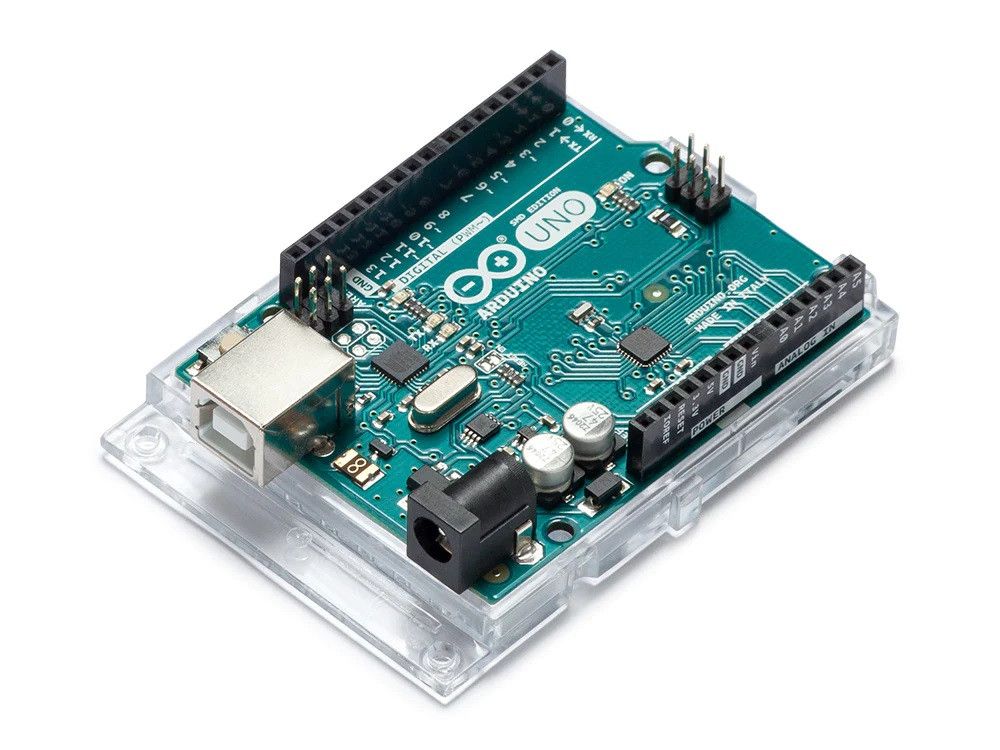

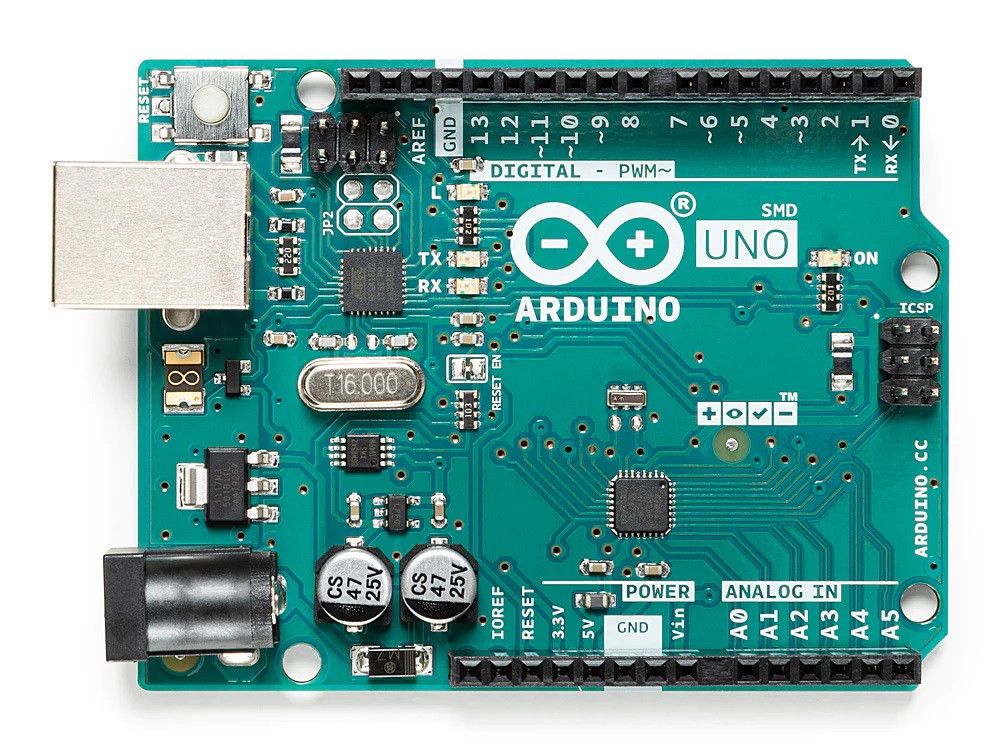

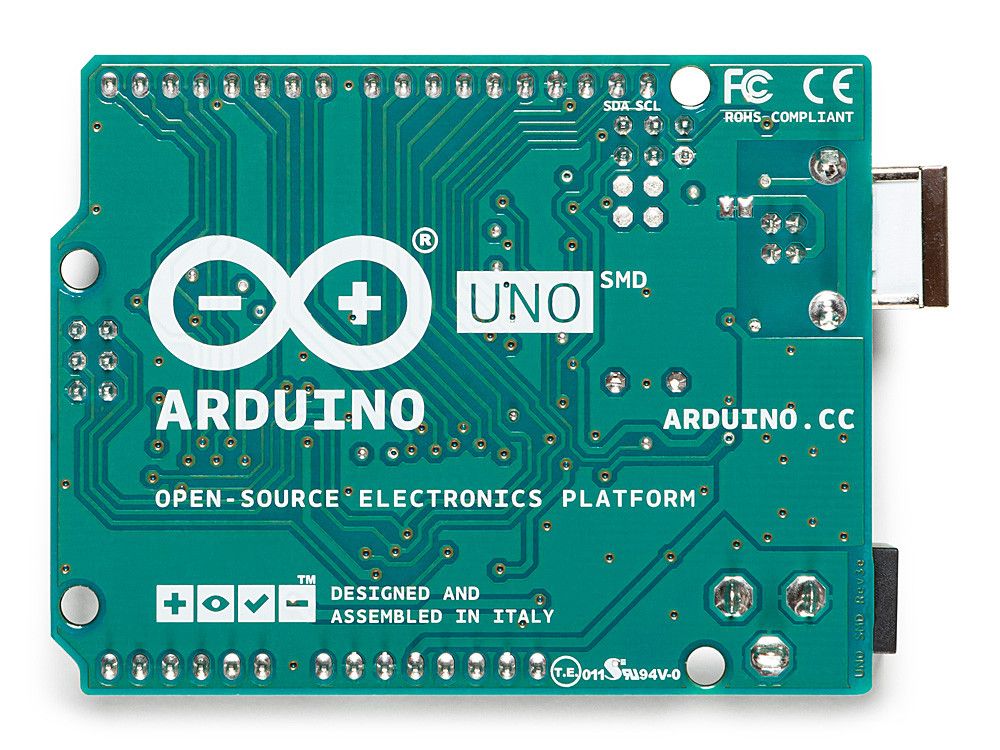

Arduino Uno Rev3 SMD perustuu ATmega328:aan. Siinä on 14 digitaalista tulo-/lähtöpinniä (joista 6 voidaan käyttää PWM-ulostuloina), 6 analogista sisääntuloa, 16 MHz:nkellotaajuus (CSTCE16M0V53-R0), USB-yhteys, virtaliitin, ICSP header ja reset-painike. Se sisältää kaiken tarvittavan mikrokontrollerin tukemiseksi; liitä se yksinkertaisesti tietokoneeseen USB-kaapelilla tai käytä sitä AC-DC-sovittimella tai akulla aloittaaksesi.
Uno eroaa kaikista edeltävistä laudoista siinä, että se ei käytä FTDI USB-sarjaohjainpiiriä.
R3-version lisäominaisuudet ovat:
- ATmega16U2 8U2:n sijaan USB-Sarja-muuntimeen.
- 1.0 pinout: lisätty SDA- ja SCL-nastat TWI-viestintää varten sijoitettu lähelle AREF-nastaa ja kaksi muuta uutta nastaa sijoitettu lähelle RESET-nastaa, IOREF, joka mahdollistaa shieldien mukautumisen laudan tarjoaman jännitteen mukaan.
- vahvempi RESET-piiri.
Speksit
| Microcontroller |
ATmega328P |
| Operating Voltage |
5V |
| Input Voltage (recommended) |
7-12V |
| Input Voltage (limit) |
6-20V |
| Digital I/O Pins |
14 (of which 6 provide PWM output) |
| PWM Digital I/O Pins |
6 |
| Analog Input Pins |
6 |
| DC Current per I/O Pin |
20 mA |
| DC Current for 3.3V Pin |
50 mA |
| Flash Memory |
32 KB (ATmega328P) of which 0.5 KB used by bootloader |
| SRAM |
2 KB (ATmega328P) |
| EEPROM |
1 KB (ATmega328P) |
| Clock Speed |
16 MHz |
| LED_BUILTIN |
13 |
| Length |
68.6 mm |
| Width |
53.4 mm |
| Weight |
25 g |

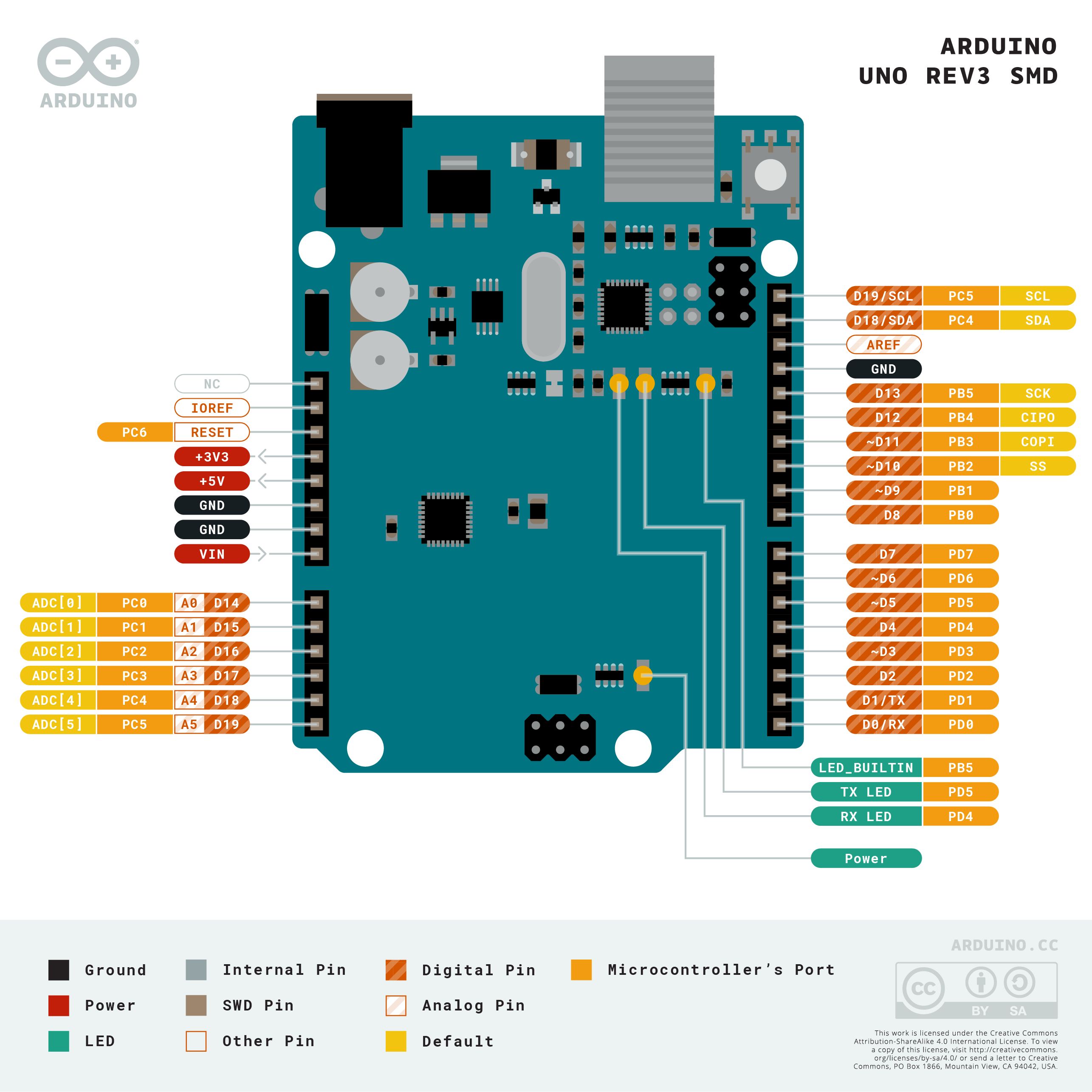

Pinout
Download the full pinout diagram as PDF here.
[img-25571-left-desc_flipped]
