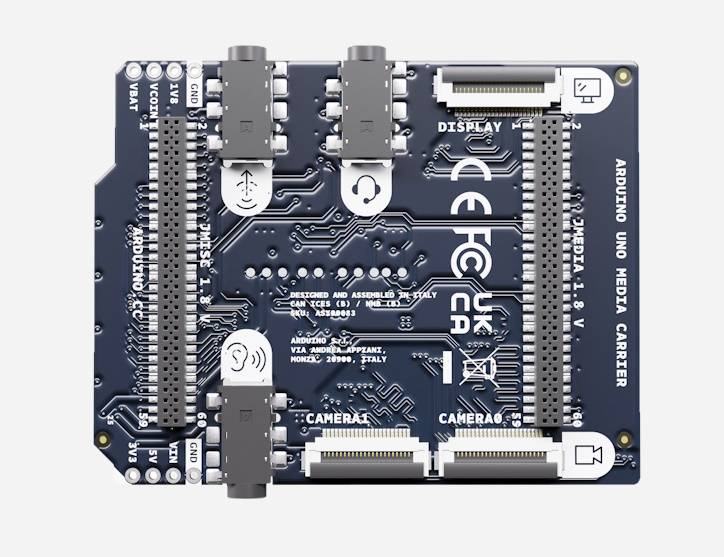

Arduino UNO Media Carrier -lisäkortti laajentaa yhteensopivien Arduino-host-korttien multimediaominaisuuksia tarjoamalla liitännät kameroille, näytöille ja äänilaitteille. Kortti soveltuu esimerkiksi konenäkö-, näyttö- ja audioprojekteihin sekä reunalaskentasovelluksiin.

Kortti liitetään yhteensopivaan Arduino-korttiin JMEDIA- ja JMISC-suurnopeusliittimien kautta. Läpivientirakenteen ansiosta kaikki liitännät pysyvät edelleen käytettävissä myös muiden moduulien tai lisäkorttien kanssa.

Kaksi 22-nastaista MIPI-CSI-liitintä mahdollistavat Raspberry Pi -yhteensopivien kameroiden käytön esimerkiksi stereokuvauksessa, kohteiden tunnistuksessa ja monikulmaisessa kuvankeruussa. 22-nastainen MIPI-DSI-liitin tukee Raspberry Pi -näyttöjä interaktiivisten käyttöliittymien toteuttamiseen.

Ääniliitännät sisältävät mikrofonitulon ja kuulokelähdön yhdistelmäliitännän sekä erilliset line out- ja kuulokelähdöt. Näiden avulla voidaan toteuttaa äänen tallennus, monitorointi ja ulkoisten vahvistimien tai aktiivikaiuttimien ohjaus.

Kortti soveltuu esimerkiksi tekoälypohjaisiin kioskeihin, objektien seurantaan, interaktiivisiin näyttelyihin ja muihin multimediaa hyödyntäviin sulautettuihin sovelluksiin.

• Monipuoliset multimediaominaisuudet: Tuki kahdelle kameralle, yhdelle näytölle ja useille äänilähdöille samalla lisäkortilla.
• Plug-and-play-liitettävyys: Suora yhteys Arduino-UNO Q-kortteihin ilman erillisiä sovittimia.
• Läpivientirakenne: Säilyttää host-kortin liitännät muiden moduulien käyttöä varten.
• Soveltuu edge AI -projekteihin: Tukee konenäköä, näyttöjä ja audiota yhdessä kokonaisuudessa.

Ominaisuudet

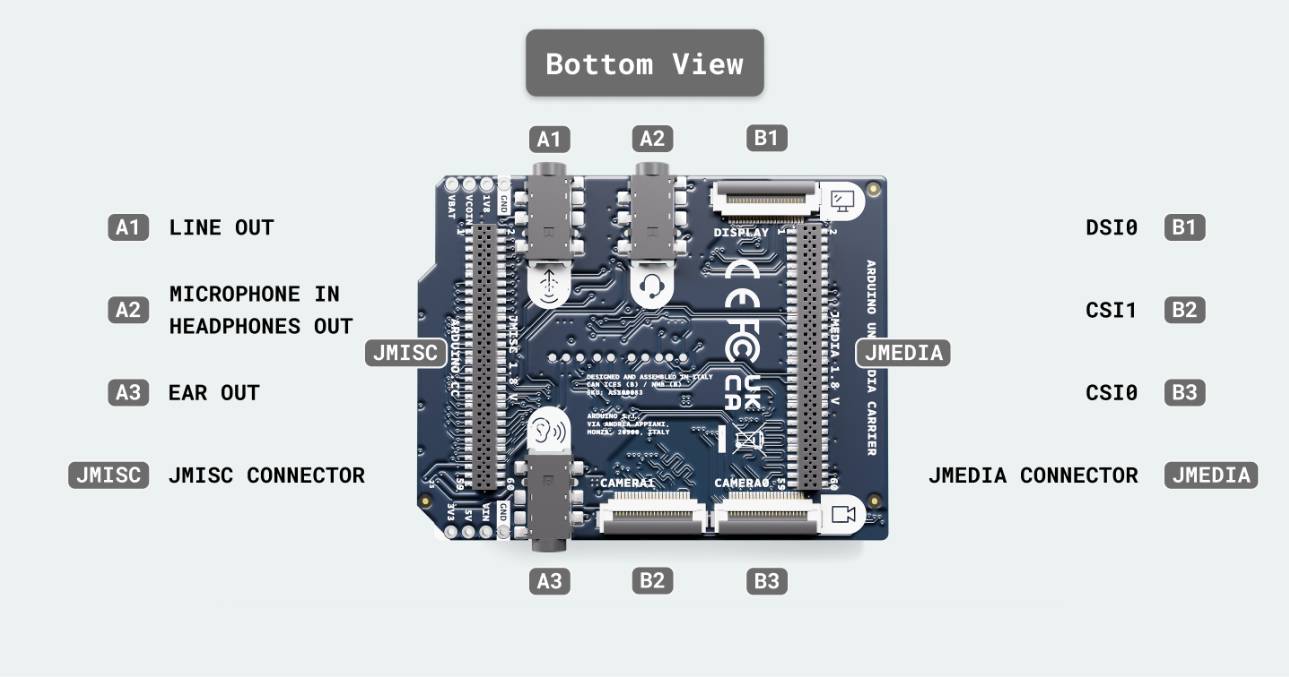

• Kortin nimi: Arduino UNO Media Carrier

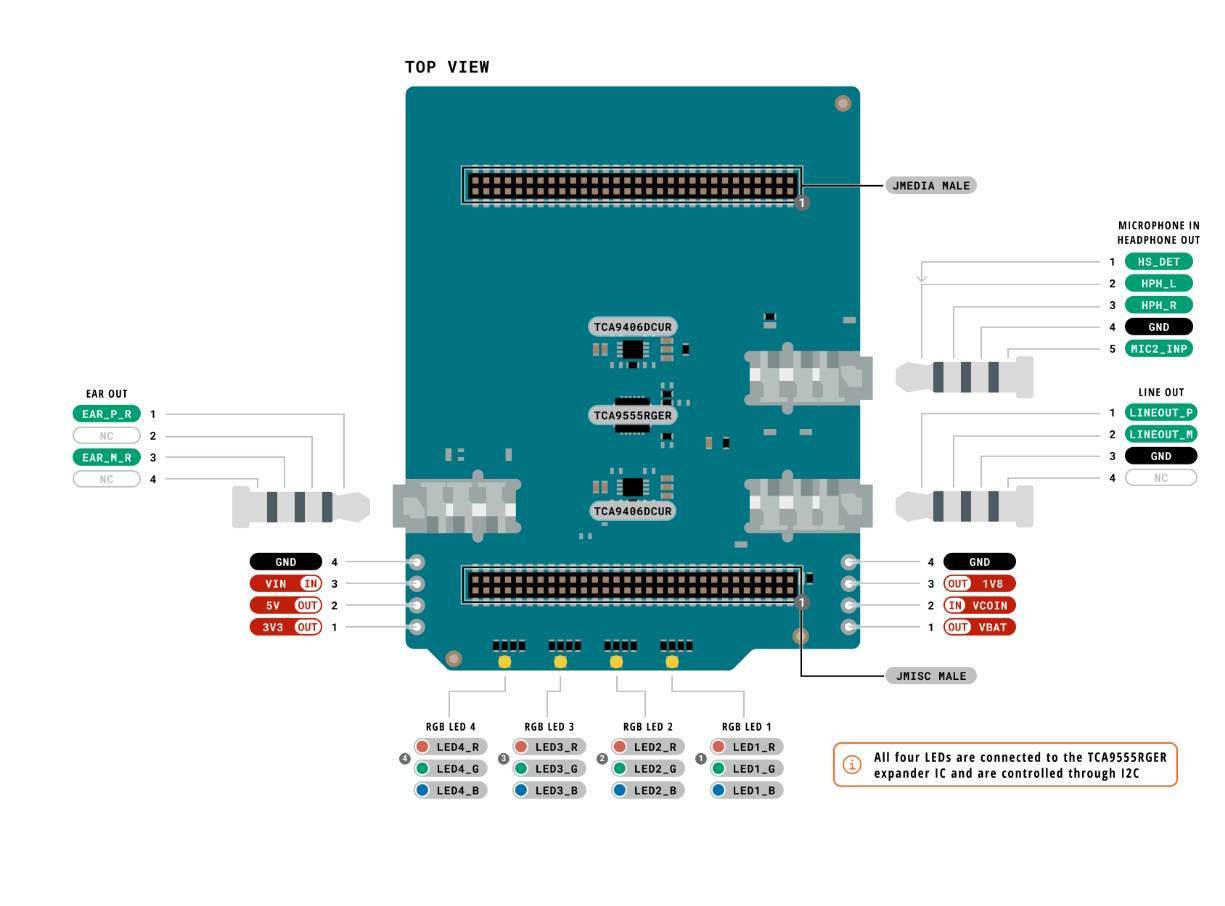

• 2 × MIPI-CSI 22-pin -kameraliitintä Raspberry Pi -yhteensopiville kameroille
• 1 × MIPI-DSI 22-pin -näyttöliitin Raspberry Pi -yhteensopiville näytöille
• 1 × 3,5 mm MIC IN / Headphones Out yhdistetty mikrofonitulo ja kuulokelähtö
• 1 × 3,5 mm Line Out vahvistimille ja aktiivikaiuttimille
• 1 × 3,5 mm Earphones Out kuulokkeille
• Host-liitäntä: JMEDIA- ja JMISC-suurnopeusliittimet
• Läpivientirakenne: Säilyttää kaikkien liitäntöjen käytettävyyden
• Tuetut rajapinnat: I2C, MIPI-CSI, MIPI-DSI, PSSI, GPIO
• Audio-rajapinnat: HP OUT, LINE OUT, MIC IN, EAR OUT

Pakkaus sisältää

• Arduino UNO Media Carrier -lisäkortti
