RFM69HCW kantavuus vapaassa tilassa on jopa 500m luokkaa. Sisätiloissa kuuluvuutta riittää useiden seinien läpi.

RFM69HCW käyttää SPI-väylää liitäntänä mikrokontrollerille. Useita eri Arduino-kirjastoja on saatavilla. Piiri tukee 256 verkkoa joissa kussakin voi olla 255 solmukohtaa, AES salausta, ja datapaketteja aina 66 tavuun asti.

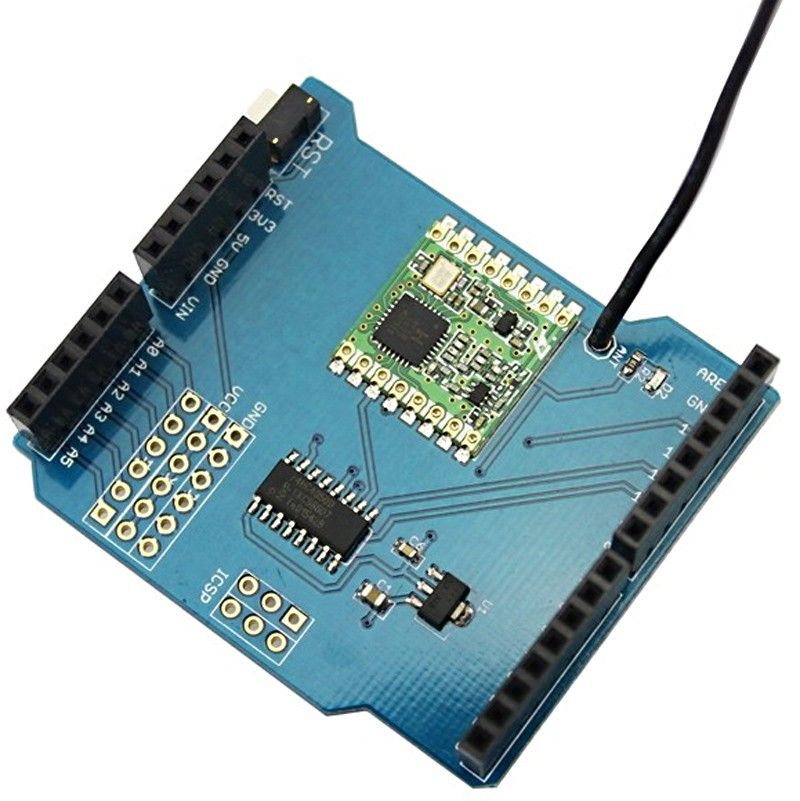

Käyttämällä RF69 kirjastoa voit lähettää ja vastaanottaa viestejä helposti SPI-väylän yli. Kirjaston avulla voi rakentaa verkon kahden pisteen välille tai monimutkaisemman, jossa solmuilla ja yhdyskäytävillä on omat osoitteet.  Kortilta löytyy tarvittava jänniteregulointi ja jännitetasonmuunnos.

Ominaisuudet

• Frequency Range = Software configurable from ~240MHz to 980MHz
• Sensitivity = -118 dBm
• +17 dBm Max Output Power (Configurable)
• Data Rate = 1 to 128 kbps
• Digital RSSI
• Wake-on-radio
• Configurable packet structure
• Preamble detector
• TX and RX 64 byte FIFOs
• Low battery detector
• Temperature sensor and 8-bit ADC
• -40 to +85 °C temperature range

Speksit

• Transmit power: -18dBm (0.016mW) to +20dBm (100mW) in 1dBm steps
• Receive sensitivity: down to -120dBm at 1.2kbps
• Standby current>200uA
• Bit rates : 1.2kbps to 300kbps
• Work voltage: 5V
• Current consumption: 0.1uA sleep, 1.25mA standby, 16mA receive, 130mA transmit (max)
• Encryption: AES 128-bit (optional)
• Packet buffer (FIFO): 66 bytes

Toimitus

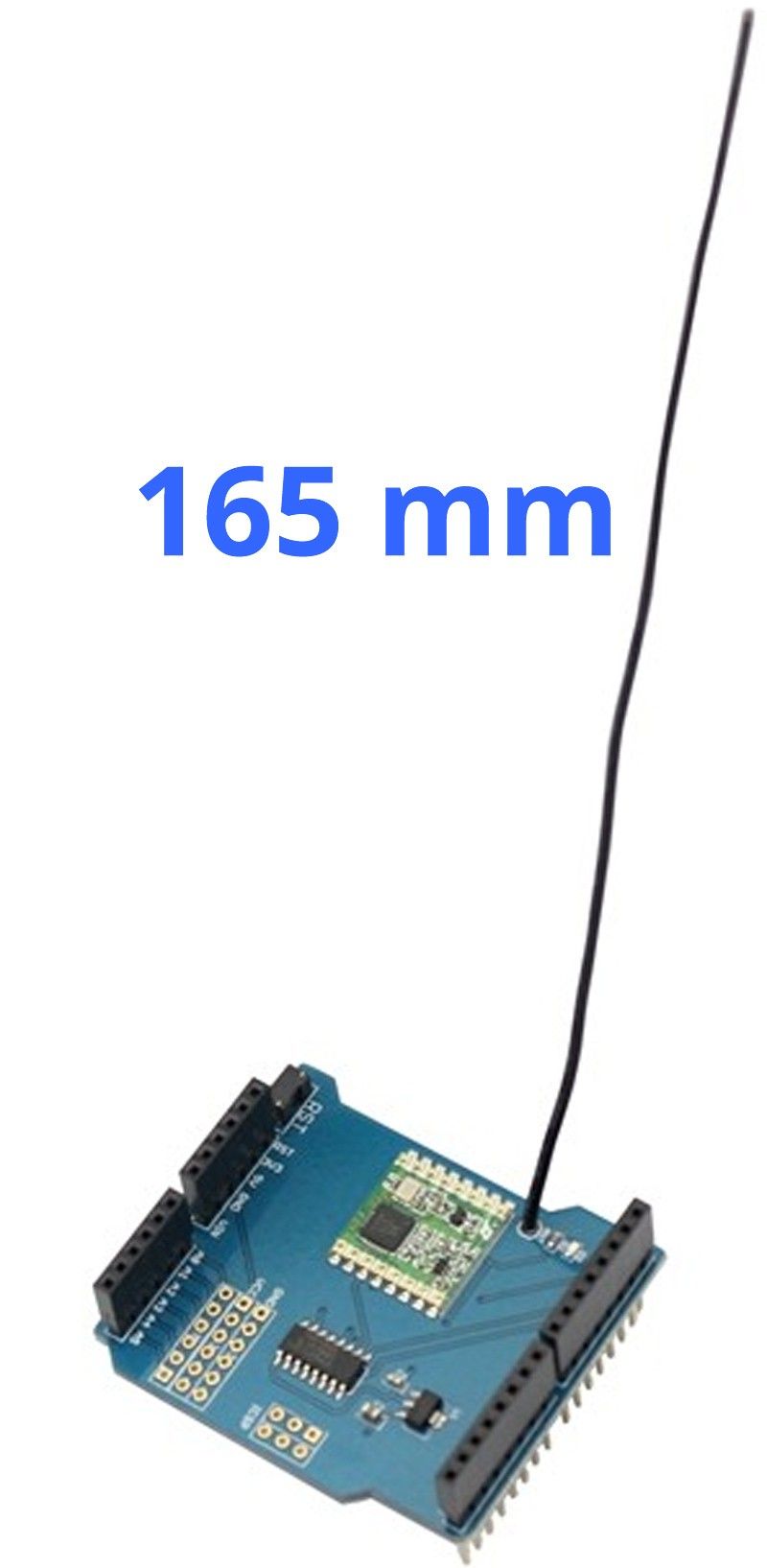

• RFM69 lisäkortti juotetulla antennilla (pituus 165 mm)

Linkkivinkit

• Library file RFM69 (zip)
• Data sheet RFM69
• Eagle files
• Elecrow Wiki link (User manual)

Huom! Vapaat ISM-taajuusalueet Euroopassa ovat 433 MHz ja 868MHz .
