ARDUINO SHIELD 2-KANAVAN H-SILTA (8A 22V)

Name: ARDUINO SHIELD 2-KANAVAN H-SILTA (8A 22V)
Brand: Elecrow
SKU: ARD-ACS70028DH
Price: 23.05 EUR
Availability: InStock

Varastossa 2 kpl

SKU#: ARD-ACS70028DH

ARDUINO SHIELD 2-KANAVAN H-SILTA (8A 22V)

ARDUINO SHIELD 2-KANAVAN H-SILTA (8A 22V)

Varastossa 2 kpl

SKU#: ARD-ACS70028DH

23,05 €

Varastossa

Lisää kommentti tuotteesta tilaukselle

Nopea toimitus Suomesta

Luotettavat ja monipuoliset toimitusvaihtoehdot

Maksuvaihtoehdot

Lasku, verkkomaksut, kortit, MobilePay

Tuotekuvaus

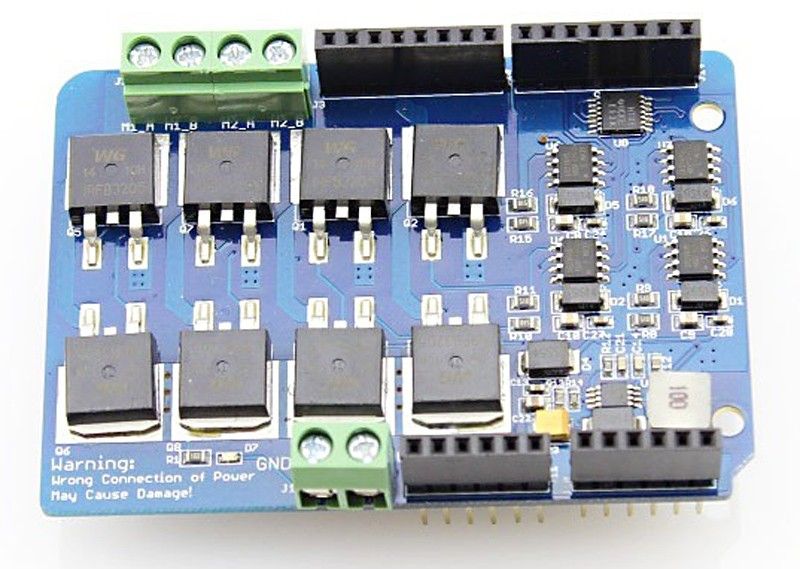

Kortilla on kaksi itsenäistä tehofeteillä toteutettua H-siltaa. Neljää IRF3205S tehofettiä kohden on kaksi IRF2104 puolisoltaohjainta.

H-siltaa voi ohjata yksinkertaisesti loogisilla 0 ja 1 tasoilla suuntapinniin sekä PWM signaalilla nopeuspinniin. Molemmille silloille omansa. Kahta moottoria voi siis ohjata täysin itsenäisesti.

Huom! Vaatii PWM signaalin pinneihin P_1 ja P_2 suhteella 0-99%. 100% eli täysi jännite (logic 1) ei toimi ohjainpiirin IR2104 kanssa.

Ominaisuudet

perustuu IRF3205S MOSFET (virrankesto jopa 110A)
perustuu H-siltaohjainpiireihin IR2104
tuplapaksuista kuparia 70um (= 2 oz cupper thickness)
käyttöjännite: 6-22V
antovirta: 8A jatkuva, 15A hetkellinen
PWM pulssisuhde: 0-99%
moottorijännitteet: 6-22V
logiikkatasot: 5V
moottoriliitännät ja sähkönsyöttö ruuviliittimin
moottorisähköille merkkiledi
varaa Arduino-pinnit:
- moottori 1: D4, D5, D9, D6
- moottori 2: D7, D8, D10, D6

Linkkivinkit

Tuotetiedot

Saatavuus Varastossa
Valmistaja Elecrow
Tuotepolku Etusivu Kehityskortit Arduino Arduino lisäkortit (shield) ARDUINO SHIELD 2-KANAVAN H-SILTA (8A 22V)
SKU ARD-ACS70028DH
Ominaisuudet
- Yhteensopiva Arduino Uno
- Valmistajan malli ACS70028DH
- Klikkaa tarkemmat tiedot https://www.elecrow.com/dual-channel-hbridge-motor-shield-8a-22v-p-841.html
- Mitat 68,5 x 54,5 x 29,5 mm
