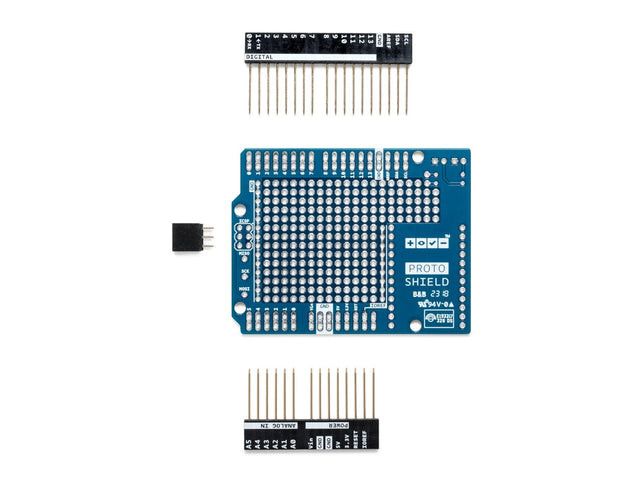

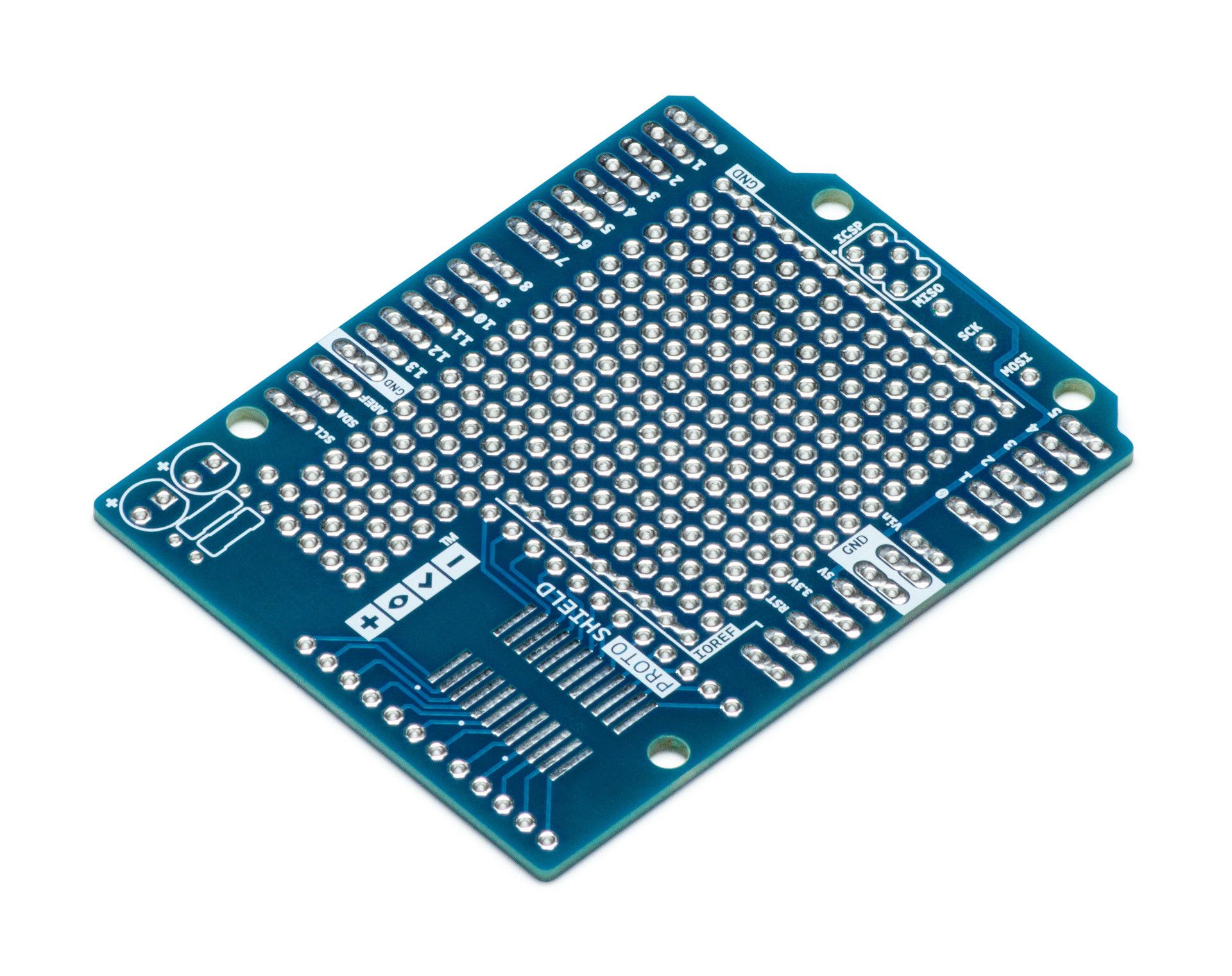

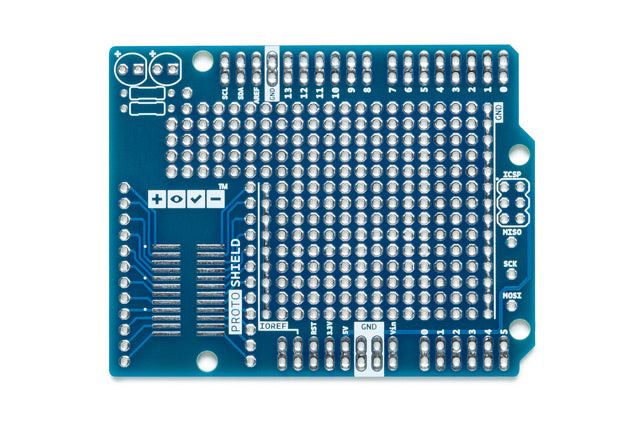

ProtoShield tekee sinulle helpoksi suunnitella omia piirejäsi. Voit helposti juottaa TH- tai SMD-IC:t prototyyppialueelle ja testata niitä Arduino-laudallasi. SMD-alue on suunniteltu enintään 24-napaiselle SOIC-integroidulle piirille ja TH-alueella on paljon tilaa projektisi ympärillä tarvittaville komponenteille. Voit jopa kiinnittää minileipälautan (ei sisälly) protoalueelle juottamattomaan käyttöön. Protoalueeseen kuuluu myös kaksi virtalinjaa (IOREF ja GND), kaksi LED-padia ja SPI-signaalien katkaisupadia laudoille, joissa on SPI vain ICSP-otsikossa, kuten Zero.

Tärkeimmät ominaisuudet

• 1.0 Arduino Pinout
• 1 ICSP-liittimen jalanjälki
• 2 LEDiä ja vastuksen jalanjälki
• IOREF- ja GND-virtalinjat
• SPI-signaalien tyynyt
• 24-napainen SMD-jalanjälki (50 mils väli)

Virta

Proto Shield tuo virran Arduino-standardin IOREF- ja GND-nastoista kahteen virtalinjaan, jotka on sijoitettu läpivientireikien prototyyppialueen väliin, joita voidaan käyttää projektisi virransyöttöön riippumatta valitusta laudasta (3V3 tai 5V).

SPI-yhteys

ICSP-liittimessä vain 5V ja GND on kytketty vastaaviin nastoihin otsikossa. MOSI ja MISO ovat läsnä vain liittimessä ja lähellä olevissa ylimääräisissä tyynyissä.

Lisätietoja SPI-viestinnästä saat SPI-kirjastosta.

Fyysiset ominaisuudet

Proto Shield PCB:n maksimipituus ja -leveys ovat vastaavasti 2,7 ja 2,1 tuumaa. Kolme ruuvinreikää mahdollistavat kilven kiinnittämisen pintaan tai koteloonsa. Huomaa, että digitaalisten nastojen 7 ja 8 välinen etäisyys on 160 mil (0,16"), ei tasainen moninkerta 100 mil:n välistä muista nastaista.

Linkit

• EAGLE FILES
• SCHEMATICS
