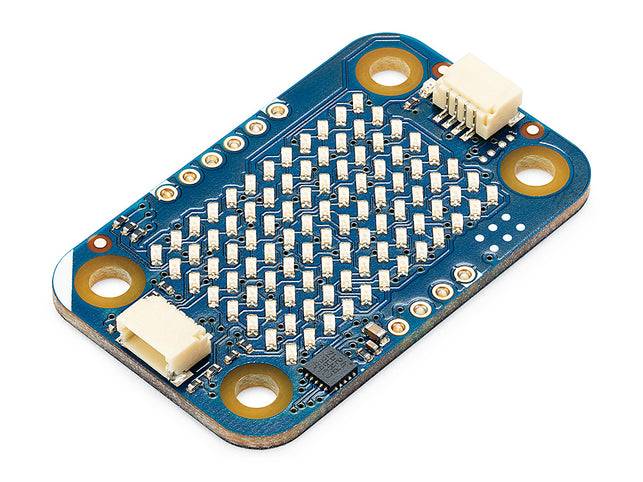

Modulino® LED Matrix -moduuli sisältää 8 × 12 charlieplexed LED-matriisin, jossa on yhteensä 96 sinistä LEDiä. Moduuli soveltuu tekstin, symbolien ja yksinkertaisten animaatioiden näyttämiseen Arduino-projekteissa.

Arduino Modulino -kokoelma sisältää joukon plug-and-play-tyyppisiä älykkäitä komponentteja, jotka muuttavat monimutkaisen elektroniikan yksinkertaisiksi ja interaktiivisiksi projekteiksi – minimaalisella koodilla ja maksimaalisella luovuudella.

Tutustu uuden sukupolven käyttövalmiisiin antureihin ja toimilaitteisiin, jotka yksinkertaistavat projektien kokoonpanoa merkittävästi. Modulino-sarja on suunniteltu harrastajille, opettajille ja ammattilaisille. Qwiic-kaapeleilla toteutetun ketjutustekniikan ansiosta moduulit on liitettävissä helposti ilman juottamista toimivaksi yhtenäiseksi järjestelmäksi.

Sekä aloittelijat, kokeneet harrastelijat ja ammattilaiset voivat luoda edistyksellisiäkin toimintoja esikonfiguroitujen Arduino Cloud -mallien ja Modulino-kirjaston avulla (tuki sekä Arduino-koodikielelle että MicroPythonille).

Moduulien yhtenäinen muotoilu mahdollistaa niiden vaihtamisen ja hyödyntämisen monissa uusissa ideoissa. Kortin piikkirimaliitäntä tarjoaa edistyneille käyttäjille mahdollisuuden laajempaan mukauttamiseen.

Tärkeimmät edut

• Plug-and-play-liitettävyys: Yhdistä Modulino®-moduulit helposti Arduino UNO R4 WiFi- tai Nano-kortteihin Nano Connector Carrier -sovittimen avulla.
• Kompakti näyttömoduuli: Soveltuu tekstin, symbolien ja animaatioiden esittämiseen.
• Helppo laajennettavuus: Lisää moduuli osaksi suurempaa Qwiic-pohjaista järjestelmää.
• Saumaton Arduino-ekosysteemin integraatio: Hyödynnä Arduino-ohjelmistoa, pilvityökaluja ja yhteisön tukea.

Ominaisuudet

• Kortin nimi: Modulino® LED Matrix
• Tuotekoodi (SKU): ABX00152
• 8 × 12 charlieplexed LED-matriisi (96 sinistä LEDiä), ohjainpiirinä STM32C011
• I2C-osoite: 0x39 (osoite muutettavissa ohjelmallisesti)
• Liitin: Qwiic
• Syöttöjännite: 3,3 V Qwiic-liitännän kautta
• Pinnit: 3,3 V
• Mitat: 25,36 mm × 41 mm
• Paino: 4,4 g

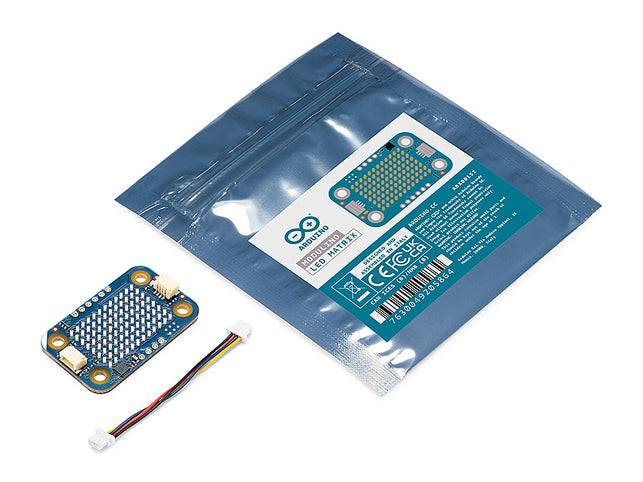

Pakkaus sisältää

• Modulino® LED Matrix -moduuli
• Qwiic-kaapeli (5 cm)

Linkit

Datasheet (PDF)
