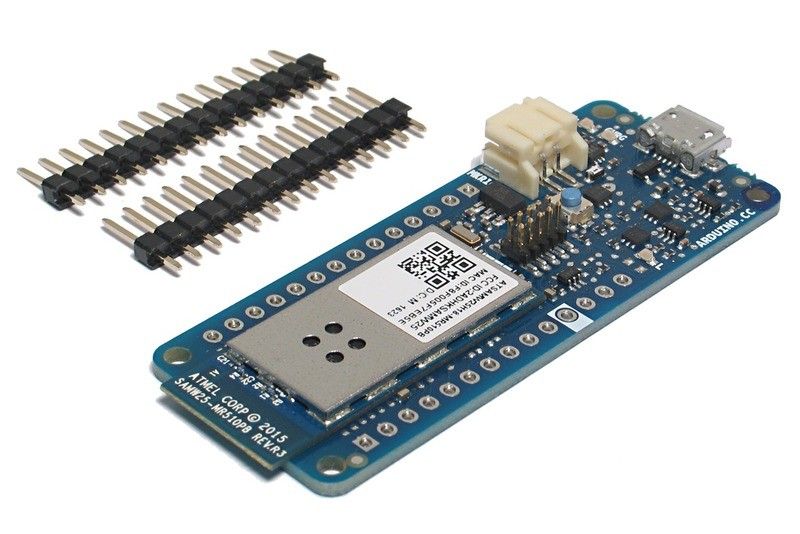

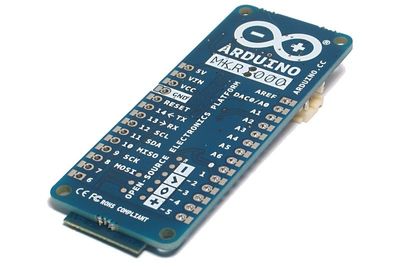

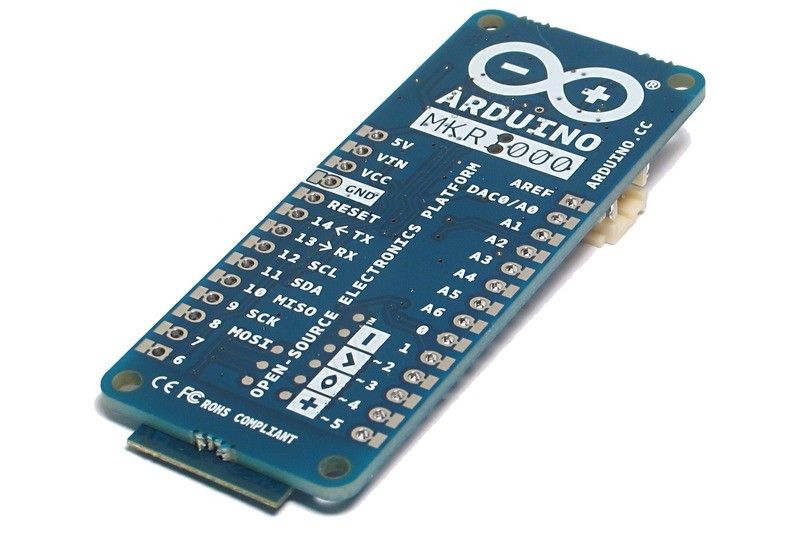

Arduino MKR1000 on suunniteltu tarjoamaan käytännöllinen ja kustannustehokas ratkaisu tekijöille, jotka haluavat lisätä Wi-Fi-yhteyden projekteihinsa, vaikka heillä on vain vähän aiempaa kokemusta verkkoyhteyksistä.Se perustuu Atmel ATSAMW25 SoC:hen (System on Chip), joka on osa Atmelin langattomien laitteiden SmartConnect-tuoteperhettä, joka on suunniteltu erityisesti IoT-projekteihin ja -laitteisiin.
ATSAMW25 koostuu kolmesta pääryhmästä:
- SAMD21 Cortex-M0+ 32-bittinen, low power ARM MCU.
- WINC1500 low power 2,4 GHz IEEE® 802.11 b/g/n Wi-Fi
- ECC508 CryptoAuthentication
ATSAMW25 sisältää myös yhden 1x1 stream PCB-antennin.
Design sisältää Li-Po-latauspiirin, jonka avulla Arduino/Genuino MKR1000 voi käyttää akkuvirtaa tai ulkoista 5V:tä, jolloin Li-Po-akku latautuu ulkoisella virralla. Vaihtaminen yhdestä lähteestä toiseen tapahtuu automaattisesti. 32-bittinen laskentateho on hyvä, samanlainen kuin Zero boardissa, tavanomaiset runsaat I/O-liitännät, vähävirtainen Wi-Fi-yhteys, jossa on Cryptochip suojattua viestintää varten, ja Arduino-ohjelmiston (IDE) helppokäyttöisyys koodin kehittämiseen ja ohjelmointiin. Kaikki nämä ominaisuudet tekevät tästä levystä ensisijaisen valinnan kehittyviin IoT-akkukäyttöisiin projekteihin kompaktissa muodossa. USB-porttia voidaan käyttää virran (5 V) syöttämiseen levylle. arduino MKR1000 pystyy toimimaan Li-Po-akun kanssa tai ilman sitä liitettynä, ja sen virrankulutus on rajoitettu.
MKR1000 Wifi -moduuli tukee SHA-256-sertifikaattia.
Varoitus: Ei kestä yli 3,3V pinnijännitteitä.

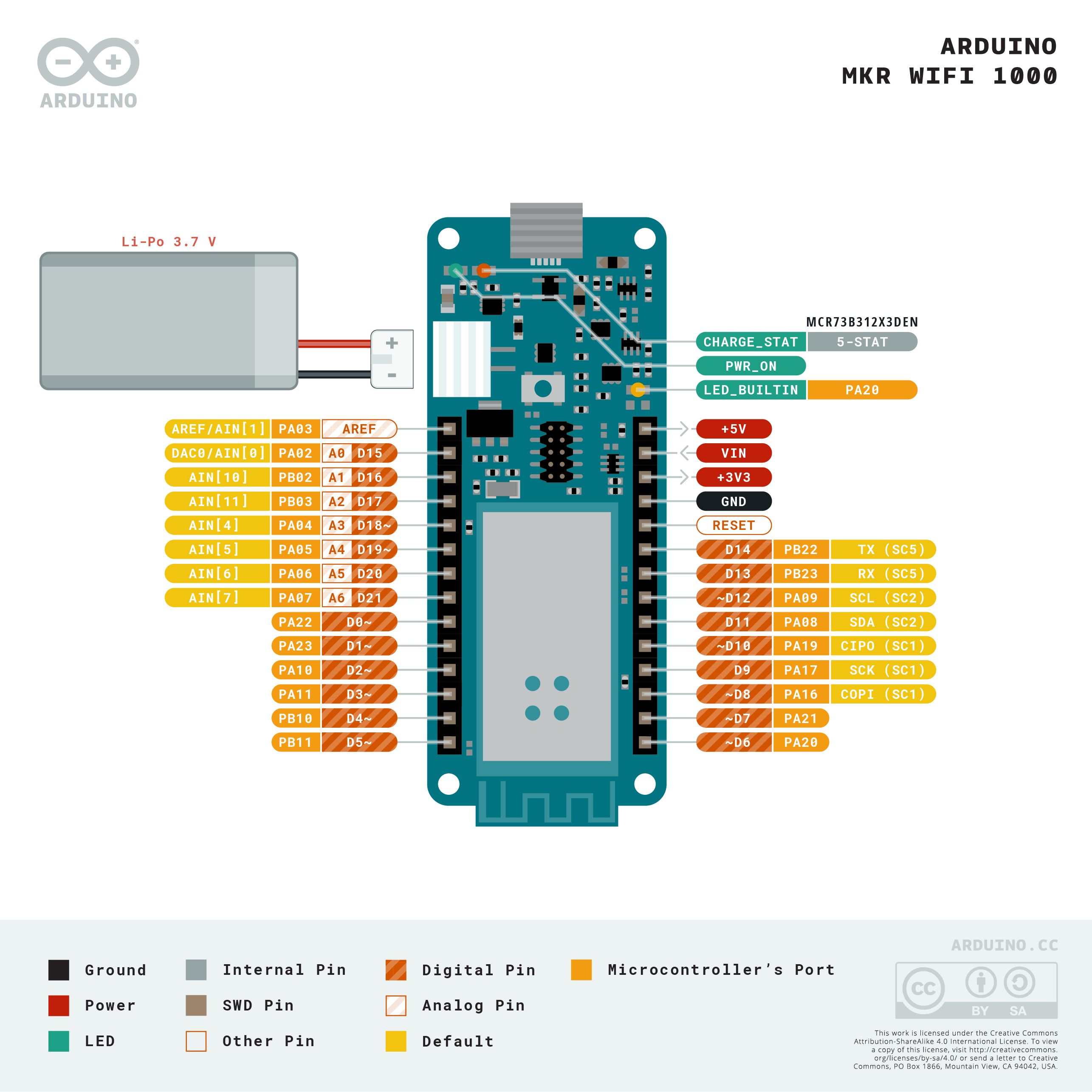

Tekniset tiedot
- Microcontroller: SAMD21 Cortex-M0+ 32bit low power ARM MCU
- Board Power Supply (USB/VIN): 5V
- Supported Battery(*): Li-Po single cell, 3.7V, 700mAh minimum
- Circuit Operating Voltage: 3.3V
- Digital I/O Pins: 8
- PWM Pins: 12 (0, 1, 2, 3, 4, 5, 6, 7, 8, 10, A3 - or 18 -, A4 -or 19)
- UART: 1
- SPI: 1
- I2C: 1
- Analog Input Pins: 7 (ADC 8/10/12 bit)
- Analog Output Pins: 1 (DAC 10 bit)
- External Interrupts: 8 (0, 1, 4, 5, 6, 7, 8, A1 -or 16-, A2 - or 17)
- DC Current per I/O Pin: 7 mA
- Flash Memory: 256 KB
- SRAM: 32 KB
- EEPROM: no
- Clock Speed: 32.768 kHz (RTC), 48 MHz
- LED_BUILTIN: 6
- Full-Speed USB Device and embedded Host
- LED_BUILTIN: 6
- Length: 61.5 mm
- Width: 25 mm
- Weight: 32 gr
