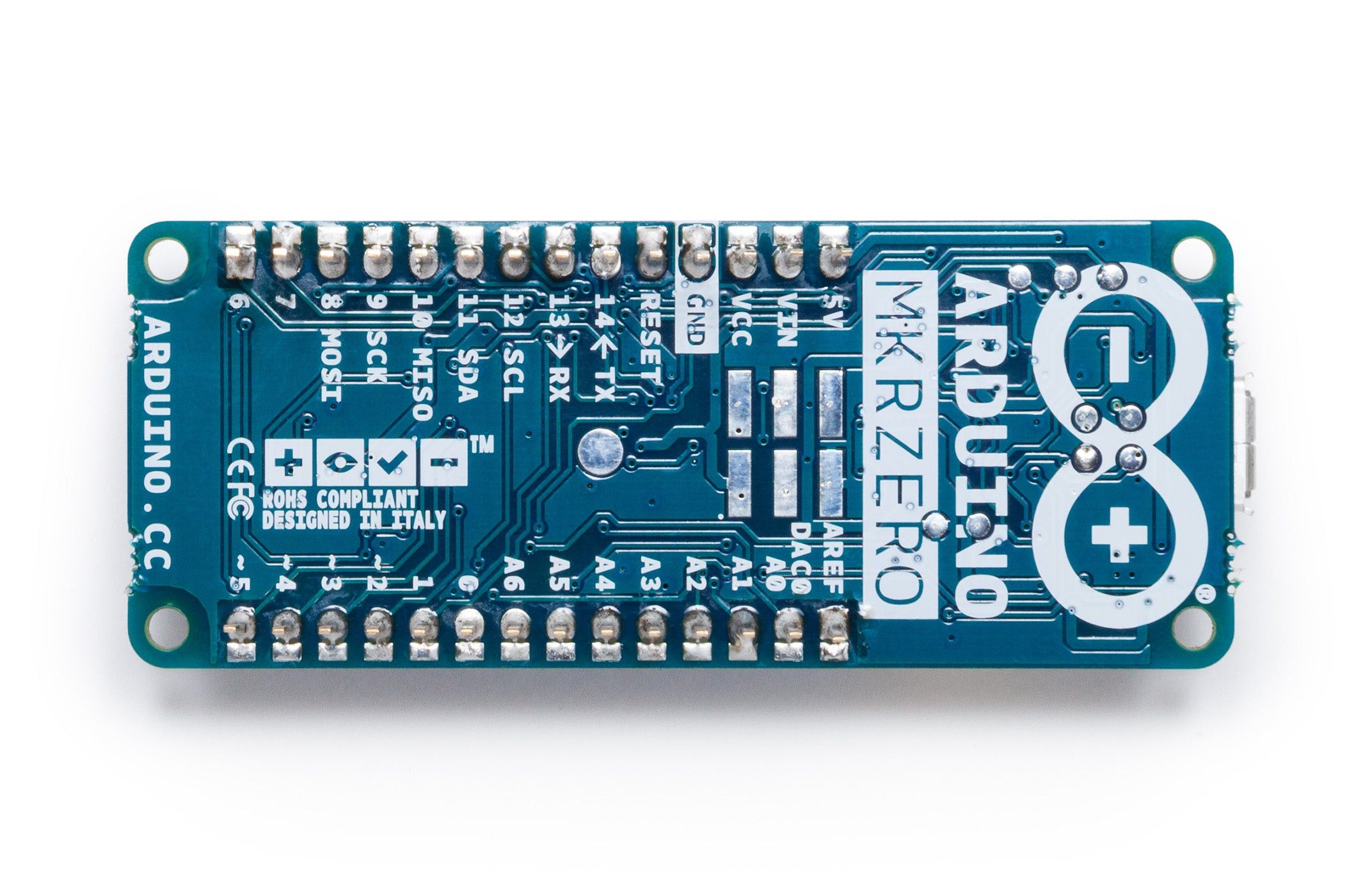

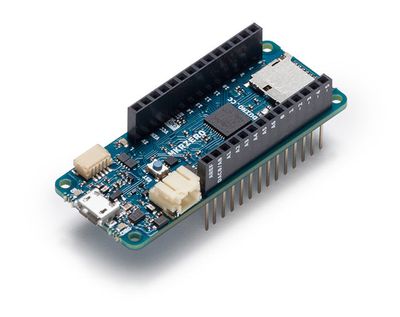

MKR ZERO tarjoaa sinulle Zeron tehon pienemmässä formaatissa, joka on vakiintunut MKR-muodossa. MKR ZERO -kortti toimii erinomaisena oppimisvälineenä 32-bittisen sovelluskehityksen opetteluun. Siinä on sisäinen SD-liitin, jossa on omat SPI-liitännät (SPI1), joiden avulla voit soittaa musiikkitiedostoja ilman ylimääräistä laitteistoa! Piirilevy toimii Atmelin SAMD21 MCU:lla, jossa on 32-bittinen ARM Cortex® M0+ -ydin.
Varoitus: Toisin kuin useimmat Arduino- ja Genuino-levyt, MKRZero toimii 3,3 voltilla. Suurin jännite, jota I/O-nastat voivat kestää on 3,3 V. Yli 3,3 V:n jännitteiden syöttäminen mihin tahansa I/O-nastaan voi vahingoittaa piirilevyä.
Levy sisältää kaiken tarvittavan mikrokontrollerin tukemiseen; liitä se yksinkertaisesti tietokoneeseen mikro-USB-kaapelilla tai anna sille virtaa LiPo-akulla. Akun jännitettä voidaan myös seurata, koska akun ja levyn analogisen muuntimen välillä on yhteys.
Getting Started
Getting Started -osiosta löydät kaikki tiedot, joita tarvitset piirilevyn konfigurointiin, Arduino-ohjelmiston (IDE) käyttöön ja koodauksen ja elektroniikan parissa puuhasteluun.
Need Help?
Speksit
| Microcontroller |
SAMD21 Cortex-M0+ 32bit low power ARM MCU |
| Board Power Supply (USB/VIN) |
5V |
| Supported Battery(*) |
Li-Po single cell, 3.7V, 700mAh minimum |
| DC Current for 3.3V Pin |
600mA |
| DC Current for 5V Pin |
600mA |
| Circuit Operating Voltage |
3.3V |
| Digital I/O Pins |
22 |
| PWM Pins |
12 (0, 1, 2, 3, 4, 5, 6, 7, 8, 10, A3 - or 18 -, A4 -or 19) |
| UART |
1 |
| SPI |
1 |
| I2C |
1 |
| Analog Input Pins |
7 (ADC 8/10/12 bit) |
| Analog Output Pins |
1 (DAC 10 bit) |
| External Interrupts |
10 (0, 1, 4, 5, 6, 7, 8, A1 -or 16-, A2 - or 17) |
| DC Current per I/O Pin |
7 mA |
| Flash Memory |
256 KB |
| Flash Memory for Bootloader |
8 KB |
| SRAM |
32 KB |
| EEPROM |
no |
| Clock Speed |
32.768 kHz (RTC), 48 MHz |
| LED_BUILTIN |
32 |
| Full-Speed USB Device and embedded Host |
