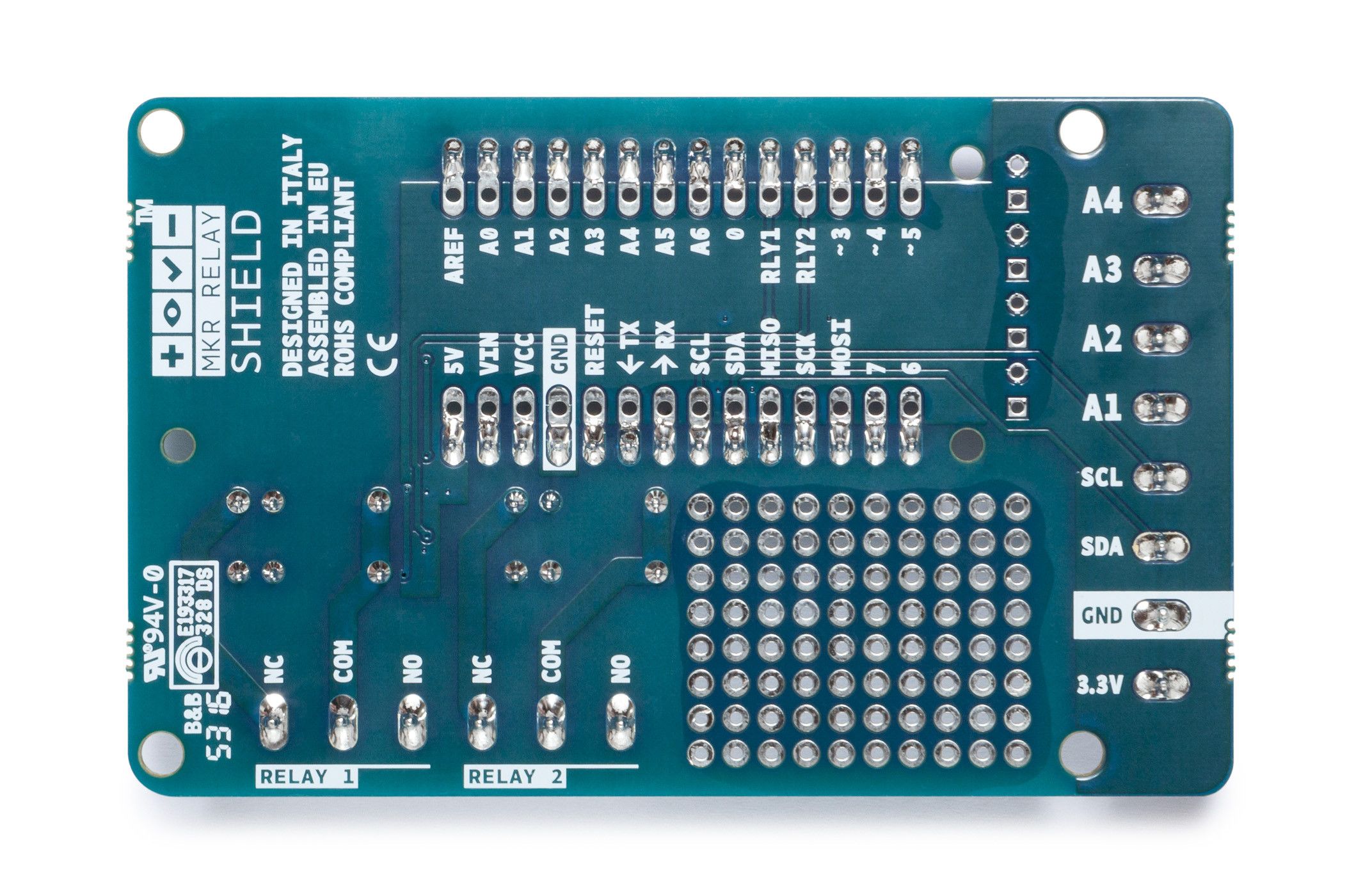

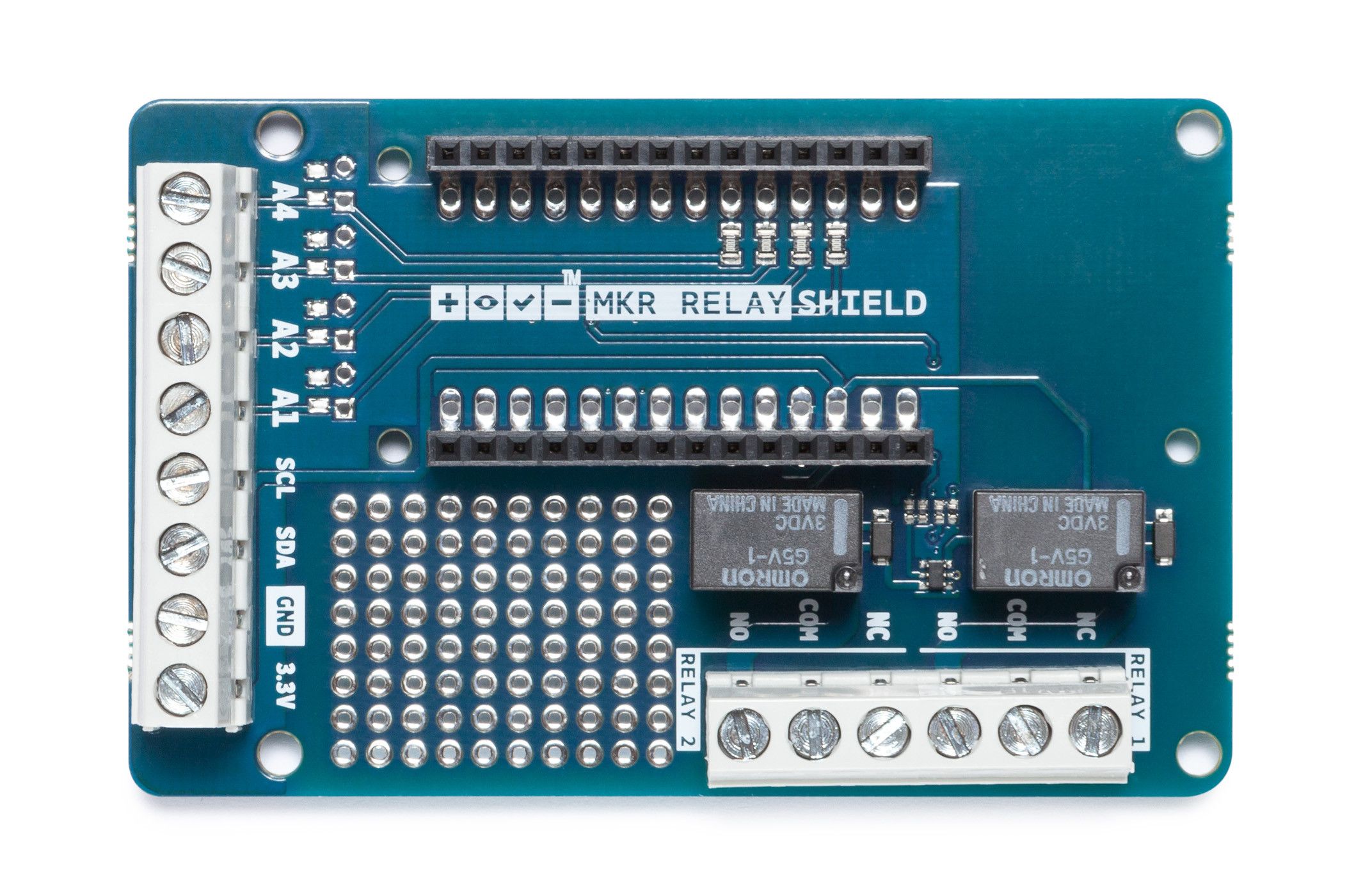

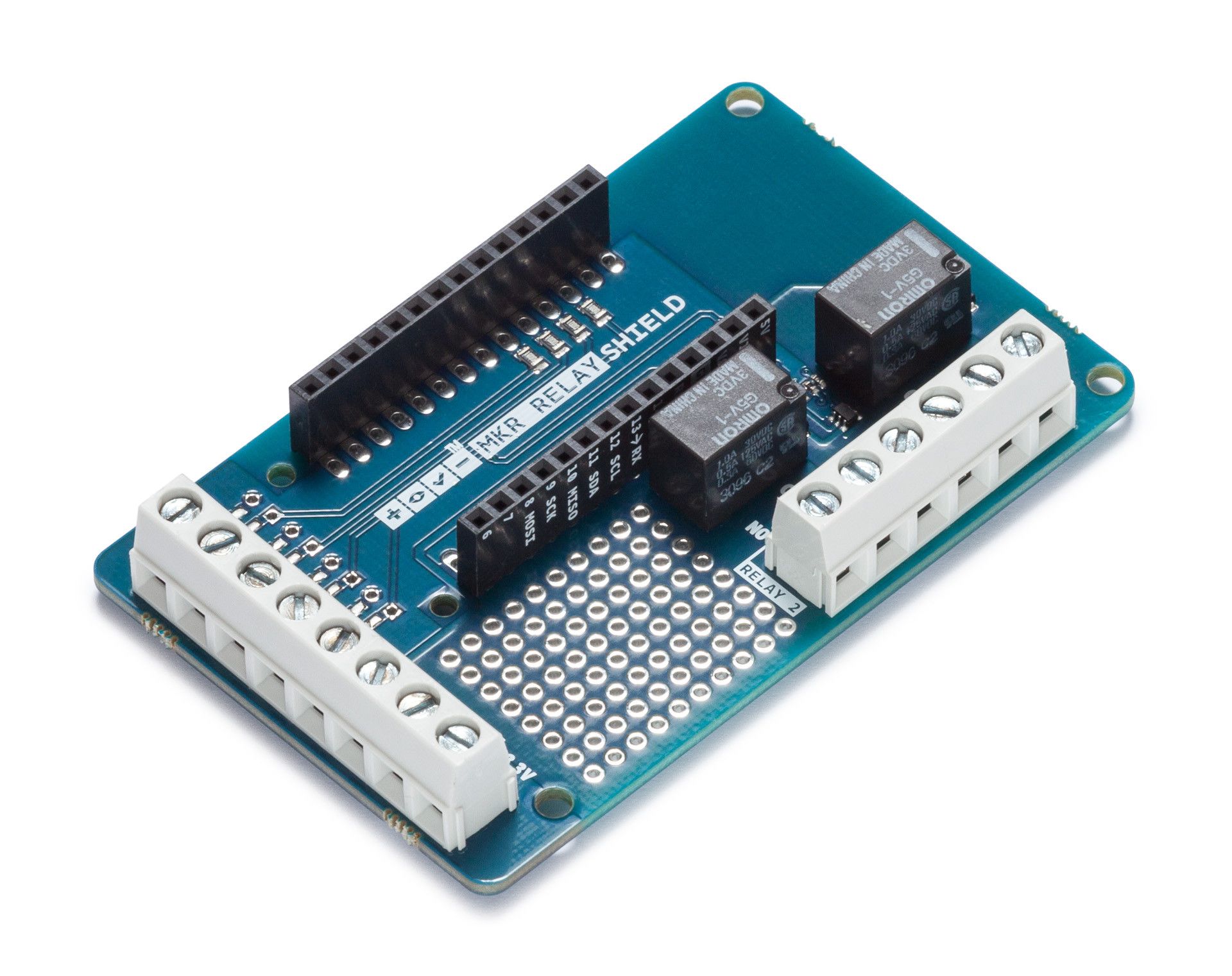

MKR Rele Protoshieldin avulla voit helposti lisätä releitä MKR-levypohjaiseen projektiisi.

Shield tarjoaa kaksi relettä (Datasheet) nimeltä RELAY1 ja RELAY2, joita ohjataan vastaavasti pin 1:llä ja pin 2:lla.

Shield tarjoaa myös helpon liitännän ruuviliittimillä A1-A4-analogituloihin, I2C:hen ja syöttöjännitteisiin.

• Käyttöjännite 3,3 V (syötetään isäntälevyltä).
• Kaksi relettä, joissa on NO-, COM- ja NC-liitännät.
• Toimii paristokäyttöisen piirilevyn kanssa
• 8-paikkaiset ruuviliittimet helppoja liitäntöjä varten A1-A4-analogiatuloihin, SCL SDA I2C:lle, GND:hen ja 3,3V:n ulostuloon.
• 6 paikkaa ruuviliittimillä (NO, COM, NC kullekin releelle).
• Käyttövirta: 2 A
• Maksimi käyttöjännite: 24 VAC, 50 VDC
• Max. toimintavirta: 1 A
• Max. kytkentäkapasiteetti: 62,50 VA, 30W
• Protoalue
