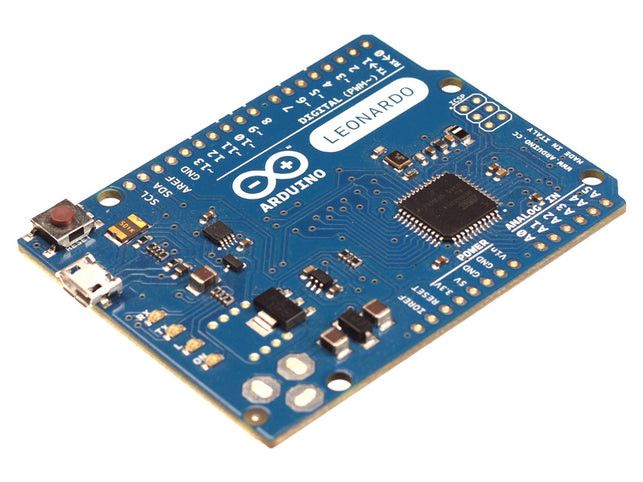

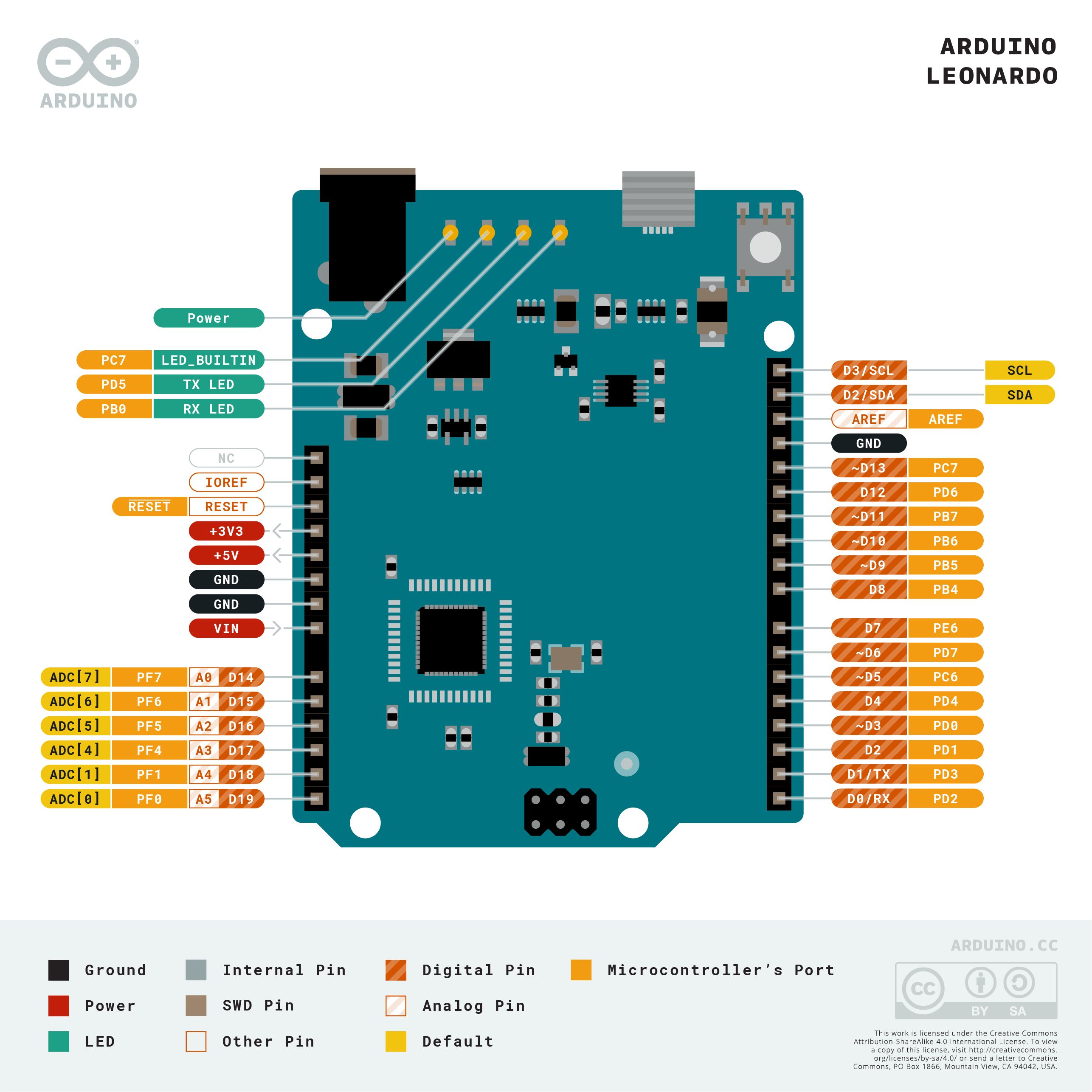

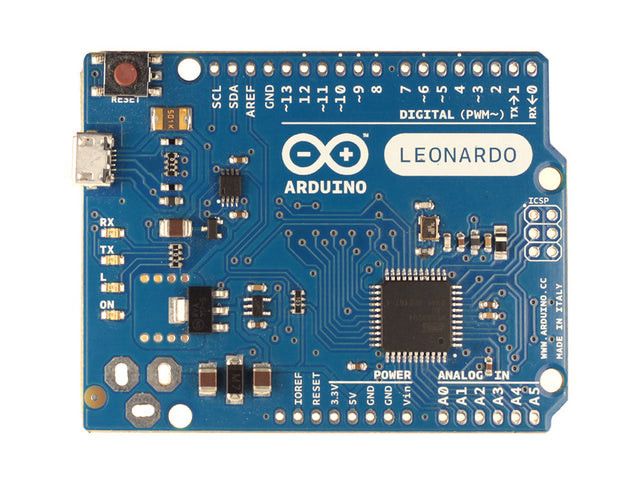

Arduino Leonardo on mikrokontrollerikortti, joka perustuu ATmega32u4-piiriin (datasheet). Siinä on 20 digitaalista sisään-/uloslähtöä (joista 7 voidaan käyttää PWM-ulostuloina ja 12 analogisina sisääntuloina), 16 MHz:n kiteinen oskillaattori, mikro-USB-yhteys, virtapistoke, ICSP-otsake ja nollauspainike. Se sisältää kaiken, mitä mikrokontrollerin tukemiseen tarvitaan; liitä se vain tietokoneeseen USB-kaapelilla tai käytä sitä AC-DC-sovittimella tai akulla.

Leonardo eroaa kaikista aiemmista kortteista siinä, että ATmega32u4:ssä on sisäänrakennettu USB-viestintä, joka poistaa tarpeen toissijaiselle prosessorille. Tämä mahdollistaa Leonardon ilmestymisen kytkettyyn tietokoneeseen hiirenä ja näppäimistönä sekä virtuaalisena (CDC) sarja-/COM-porttina. Tällä on myös muita vaikutuksia kortin toimintaan; ne on kuvattu tarkemmin Aloittaminen Arduino Leonardon kanssa.

Speksit
