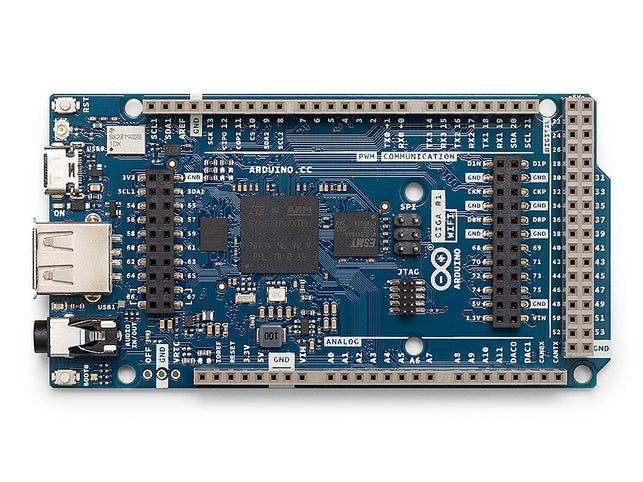

Arduino GIGA R1 WiFi on suunniteltu kunnianhimoisille makereille, jotka haluavat parantaa tuotoksiaan. Se tasoittaa pelikenttää makereille, taiteilijoille, äänisuunnittelijoille ja kaikille, jotka tulevat tekniikan maailmaan suurten ideoiden kanssa pienellä budjetilla - koska se pakkaa edistykselliset ominaisuudet helppokäyttöiseen muotoon, joka on samankokoinen kuin suositut Mega ja Due.
Tutustutaanpa tämän kortin kaikkiin tehokkaisiin ominaisuuksiin.
Mikrokontrolleri (STM32H747XI): Tämän kaksiytimisen 32-bittisen mikrokontrollerin avulla sinulla on kuin kaksi aivoa, jotka puhuvat keskenään (Cortex®-M7 480 MHz:n taajuudella ja Cortex®-M4 240 MHz:n taajuudella), voit jopa suorittaa micropythonia toisessa ja Arduinoa toisessa.
Langaton tiedonsiirto (Murata 1DX): Riippumatta siitä, haluatko käyttää Wi-Fi®- vai Bluetooth®-yhteyttä, GIGA R1 WiFi kattaa kaiken. Voit jopa muodostaa nopeasti yhteyden pilvialustaan Arduino IoT Cloud ja seurata projektiasi etänä. Ja jos olet huolissasi viestinnän turvallisuudesta, ATECC608A pitää kaiken hallinnassa.

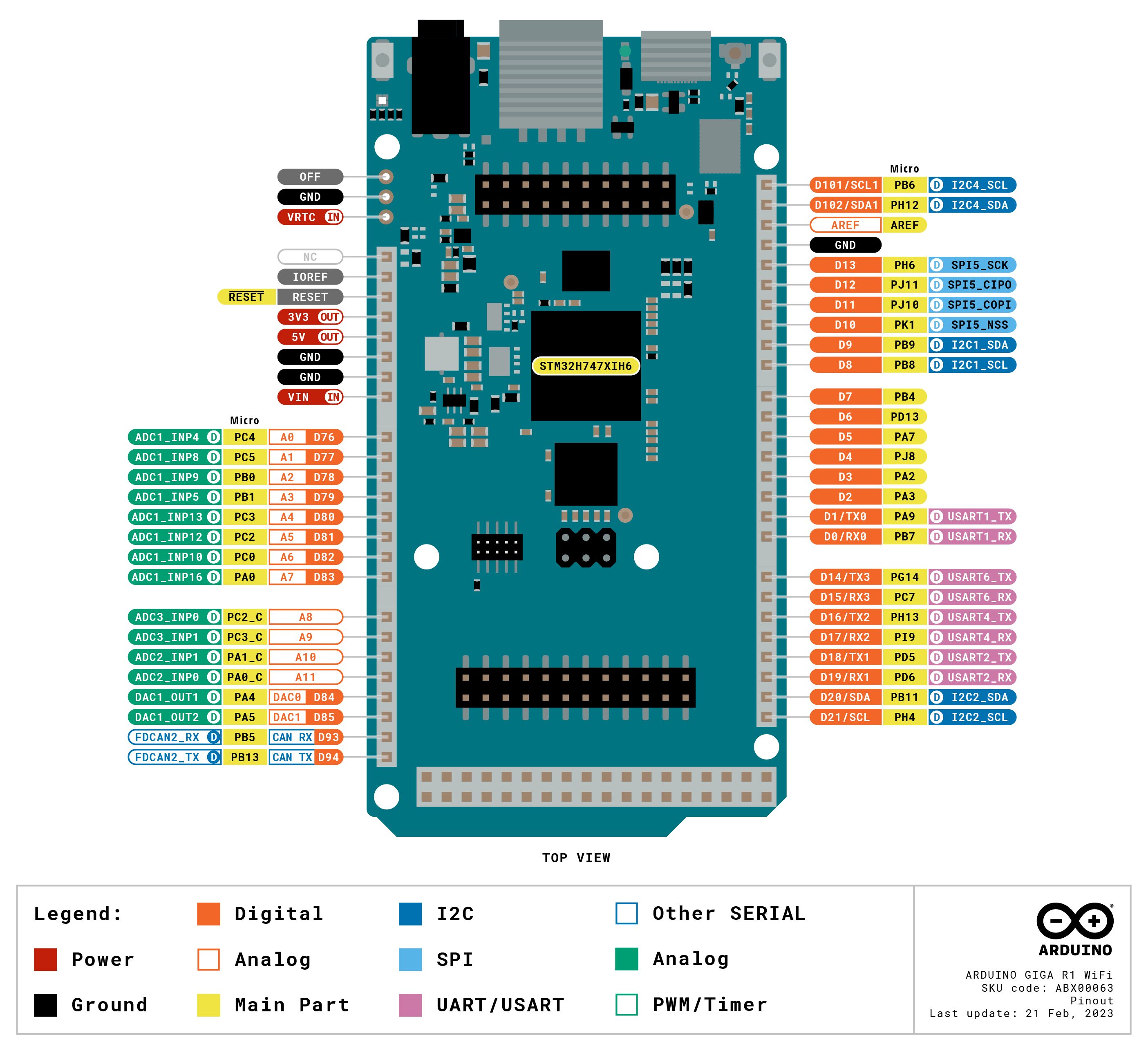

Portit ja kommunikaatio: GIGA R1 WiFi -mallissa on 4 UART-porttia (laitteiston sarjaportit), 3 I2C-porttia (1 enemmän kuin edeltäjissään), 2 SPI-porttia (1 enemmän kuin edeltäjissään), 1 FDCAN.
GPIO:t ja ylimääräiset pinnit: Arduino halusi säilyttää Mega- ja Due-mallien saman fyysisen formaatin jotta voit helposti sovittaa itse tekemäsi shield lisäkortit GIGA R1 WiFi-malliin.GIGA R1 WiFi (muista, että tämä kortti toimii 3,3 V:lla!) ja lisäsimme ylimääräisiä liittimiä, jotta pääset käsiksi ylimääräisiin nastoihin, jolloin kokonaislukumäärä on 76 GPIO-nastaa, ja mikä parasta, pääset käsiksi niihin alapuolelta, joten pidä projektisi sellaisena kuin se on ja mieti vain, miten voit laajentaa sitä. Siihen on lisätty myös kaksi uutta pinniä: VRTC, jotta voit liittää pariston pitämään RTC:n käynnissä, kun kortti on pois päältä, ja OFF-pinnin, jotta voit sammuttaa kortin.
Liittimet: GIGA R1 WiFi kortilla on ylimääräisiä liittimiä, jotka helpottavat projektin luomista ilman lisälaitteita. niitä ovat mm.:
- USB-A-liitin sopii USB-tikkujen, muiden massamuistilaitteiden ja HID-laitteiden, kuten näppäimistön tai hiiren, liittämiseen
- 3,5 mm:n tulo-lähtöliitin, joka on kytketty DAC0:een, DAC1:een ja A7:ään
- USB-C® piirilevyn virransyöttöön ja ohjelmointiin sekä HID-laitteen, kuten hiiren tai näppäimistön, simulointiin
- JTAG-liitäntä, 2x5 1.27mm
- 20 pin Arducam kameraliitin
Korkeamman syöttöjännitteen tuki: GIGA R1 WiFi pystyy käsittelemään 6-24 voltin jännitealuetta verrattuna edeltäjiinsä, jotka tukivat enintään 12 volttia.
Tämä kehitysalusta on yhteensopiva Arduino Cloudin kanssa, mahdollistaen saumattoman yhteyden ja helpon hallinnan pilvipohjaisessa ympäristössä. Voit helposti kehittää, hallita ja valvoa projektejasi mistä tahansa, hyödyntäen Arduino Cloudin tehokkaita ominaisuuksia. Tämä yhdistelmä takaa joustavan ja tehokkaan tavan työskennellä IoT-projektien parissa.
Speksit
| Board |
Name |
Arduino® GIGA R1 WiFi |
| SKU |
ABX00063 |
| Microcontroller |
STM32H747XI dual Cortex®-M7+M4 32bit low power Arm® MCU (datasheet) |
| Radio Module |
Murata 1DX dual WiFi 802.11b/g/n 65 Mbps and Bluetooth® (datasheet) |
| Secure Element |
ATECC608A-MAHDA-T (datasheet) |
| USB |
USB-C® |
Programming Port / HID |
| USB-A |
Host (enable with PA_15) |
| Pins |
Digital I/O Pins |
76 |
| Analog input pins |
12 |
| DAC |
2 (DAC0/DAC1) |
| PWM pins |
12 |
| Misc |
VRT & OFF pin |
| Communication |
UART |
Yes, 4x |
| I2C |
Yes, 3x |
| SPI |
Yes, 2x |
| CAN |
Yes (Requires an external transceiver) |
| Connectors |
Camera |
I2C + D54-D67 |
| Display |
D1N, D0N, D1P, D0P, CKN, CKP + D68-D75 |
| Audio Jack |
DAC0, DAC1, A7 |
| Power |
Circuit operating voltage |
3.3V |
| Input voltage (VIN) |
6-24V |
| DC Current per I/O Pin |
8 mA |
| Clock Speed |
Cortex® M7 |
480 MHz |
| Cortex® M4 |
240 MHz |
| Memory |
STM32H747XI |
2MB Flash, 1MB RAM |
| Dimensions |
Width |
53 mm |
| Length |
101 mm |
