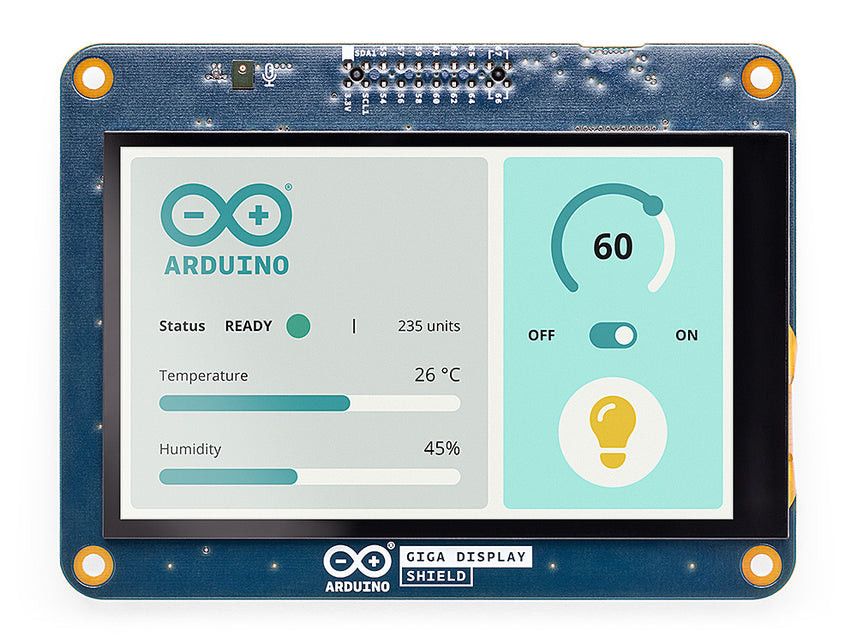

Esittelyssä Arduino GIGA Display Shield, kosketusnäyttöratkaisu, joka on suunniteltu helpottamaan graafisten käyttöliittymien käyttöönottoa projekteissasi. Tämä shield tarjoaa saumattoman integroinnin ja parannetut toiminnot.
GIGA Display Shieldin avulla saat käyttöösi monia ominaisuuksia, kuten digitaalisen mikrofonin, 6-akselisen IMU:n ja Arducam-liittimen. Nämä lisäominaisuudet mahdollistavat muiden 54 käytettävissä olevan pinnin täysimääräisen hyödyntämisen, mikä tekee käsikäyttöisten laitteiden tai projektisi ohjaamiseen tarkoitettujen kojetaulujen luomisesta erittäin kätevää.
Koe käyttöliittymien rakentamisen helppous ja mukavuus GIGA Display Shieldin käyttäjäystävällisen suunnittelun ja kattavien ominaisuuksien ansiosta. Nosta projektisi toiminnallisuutta ja käyttökokemusta tällä huippuluokan ratkaisulla.
Ominaisuudet

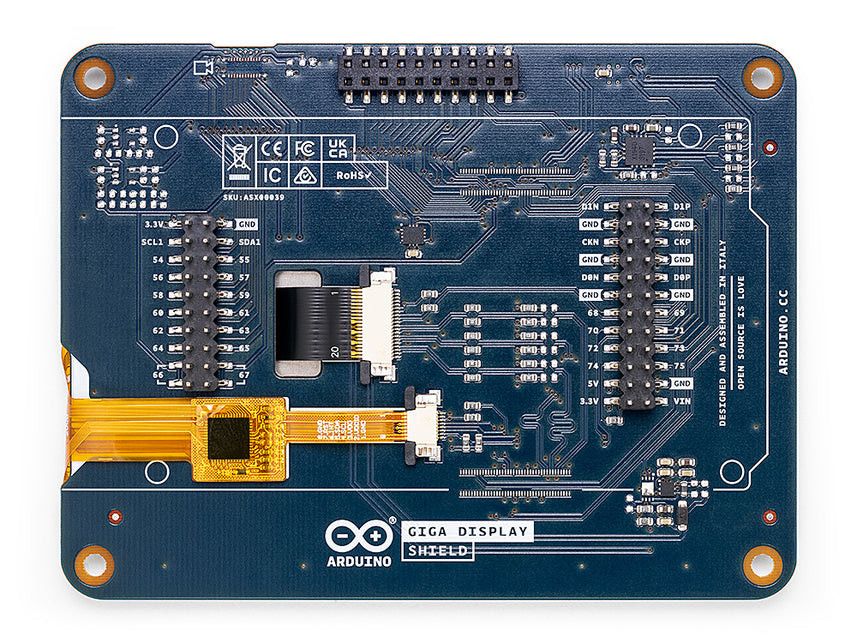

Huomautus: GIGA Display Shield vaatii GIGA R1 WiFi -kortin toimiakseen. Siinä ei ole mikrokontrolleria eikä sitä voi ohjelmoida itsenäisesti. Huomioi myös asennus GIGA R1:n takapuolelle, menee fyysisesti molemmille puolille.
KD040WVFID026-01-C025A 3,97" TFT-näyttö
480x800 resoluutio
16,7 miljoonaa väriä
0,108 mm pikselikoko
Kapasitiivinen kosketusanturi
Viisi kosketuspistettä ja eleitä
Reuna-LED-taustavalo
BMI270 6-akselinen IMU (kiihtyvyys- ja gyroskooppianturi)
16-bittinen
3-akselinen kiihtyvyysanturi, jolla on $$pm2g/pm4g/pm8g/pm16g$$ alue
3-akselinen gyroskooppi, jolla on $$pm125dps/pm250dps/pm500dps/pm1000dps/pm2000dps$$ alue
SMLP34RGB2W3 RGB-LED
Yhteinen anodi
IS31FL3197-QFLS2-TR-ohjain, jossa on integroitu latauspumppu
MP34DT06JTR digitaalinen mikrofoni
AOP = 122,5 dbSPL
64 dB signaali-kohinasuhde
Omnidirektionaalinen herkkyys
–26 dBFS ± 3 dB3 herkkyys
I/O
GIGA-liitin
2,54 mm kameraliitin
Tekniset tiedot
Kortti
Nimi
Arduino® GIGA Display Shield
SKU
ASX00039
Liittimet
Kamera
SOCKET 2ROW 20POS VERTICAL PASS THROUGH (Arducam-yhteensopiva)
