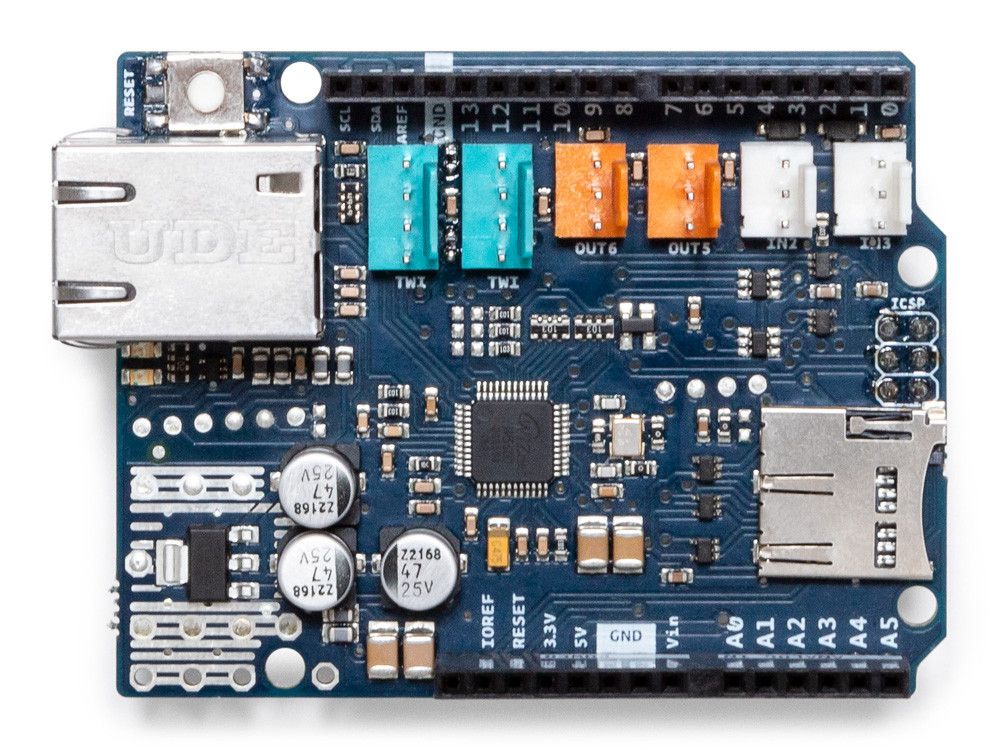

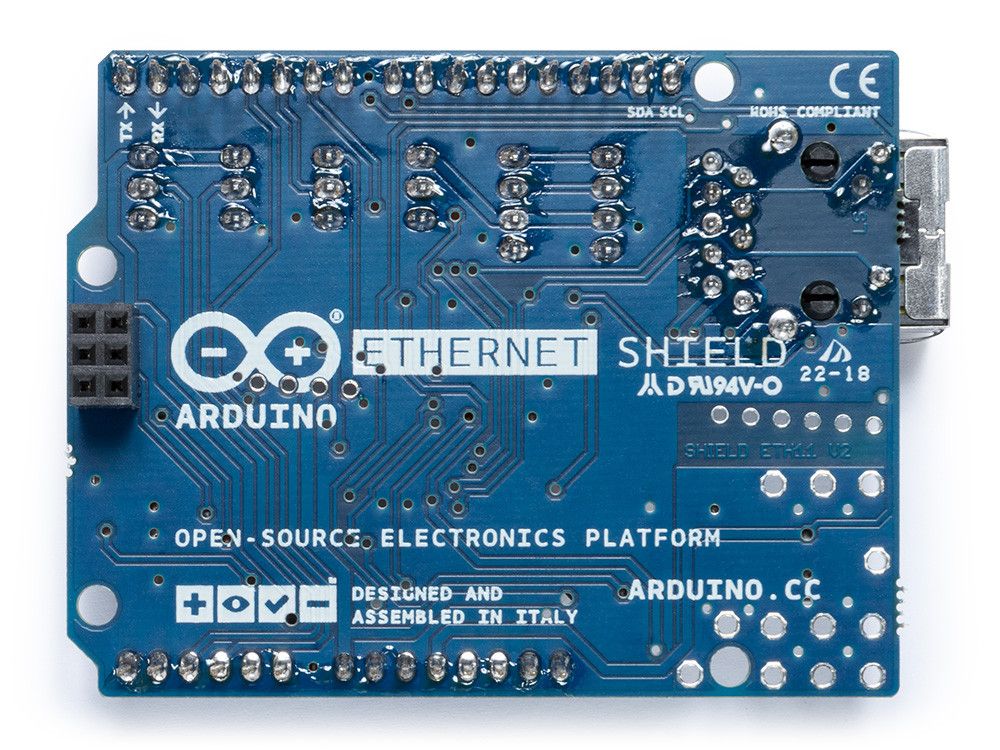

Arduinon suositun Arduino Ethernet Shield:in uusi päivitetty versio on nyt saatavilla. Siinä on mukana MicroSD-muistikorttiliitäntä ja se noudattaa 1.0 pinoutia (UNO Rev 3). Ethernet-verkkoliitäntä perustuu Wiznet W5500 -piiriin ja se tukee jopa kahdeksaa samanaikaista TCP/UDP sokettiyhteyttä. Verkkoliikenteen kirjasto löytyy perusasennuksesta ja muistikortin kirjasto on saatavilla alla olevasta linkistä. RJ45-runkoliitin on suojattu kortilla ja kommunikointi tapahtuu sekä ethernetpiirin että SD-kortin kanssa SPI-väylällä. Lisäksi viisi pintaliitoslediä kertoo muun muassa verkon tilasta.

• Käyttöjännite 5V (saatavana Arduinon ohjainkortilta)
• Ethernet-ohjain: W5500, jossa on sisäinen 32K-puskuri
• Yhteysnopeus: 10/100Mb
• Yhteys Arduinoon tapahtuu SPI-portin kautta

Speksit

• perustuu Wiznet W5500 ethernet-piiriin
• maks. 8 samanaikaista TCP/UDP sokettiyhteyttä
• kirjasto verkkoliikennettä varten löytyy perusasennuksesta
• kirjasto muistikorttia varten löytyy alla olevasta linkistä
• kortilla suojattu RJ45-runkoliitin
• kommunikointi tapahtuu sekä ethernetpiirin että SD-kortin kanssa SPI-väylällä
• viisi pintaliitoslediä kertoo mm. verkon tilasta

Linkit

• EAGLE FILES
• SCHEMATICS
• Learn more on the Ethernet Shield 2 in the Ethernet2 Library reference
