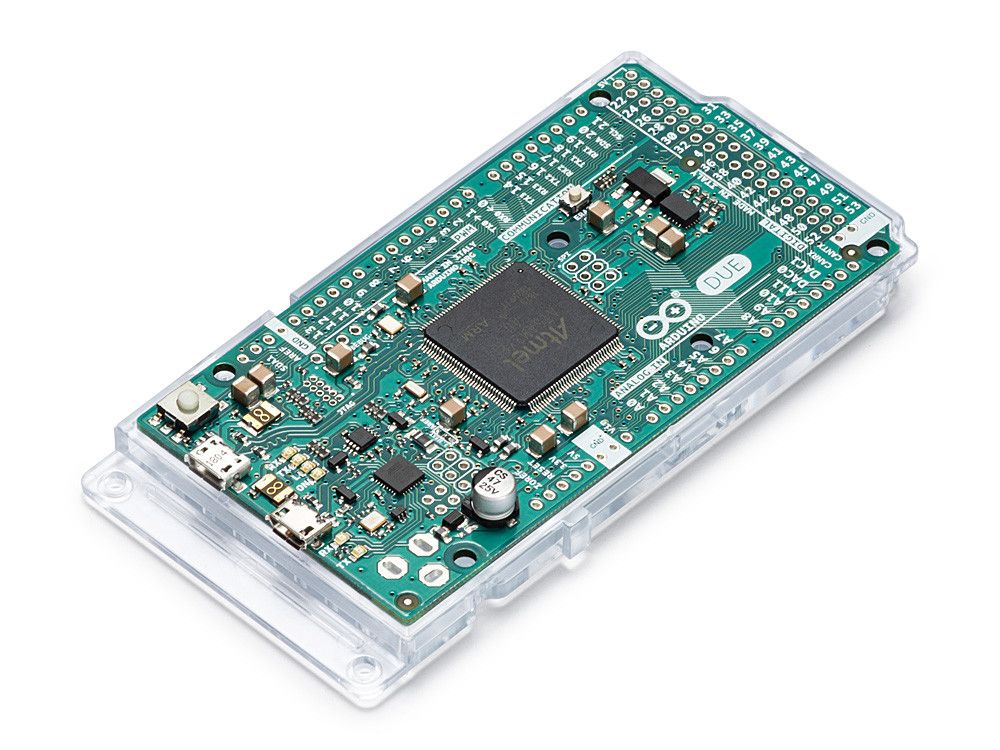

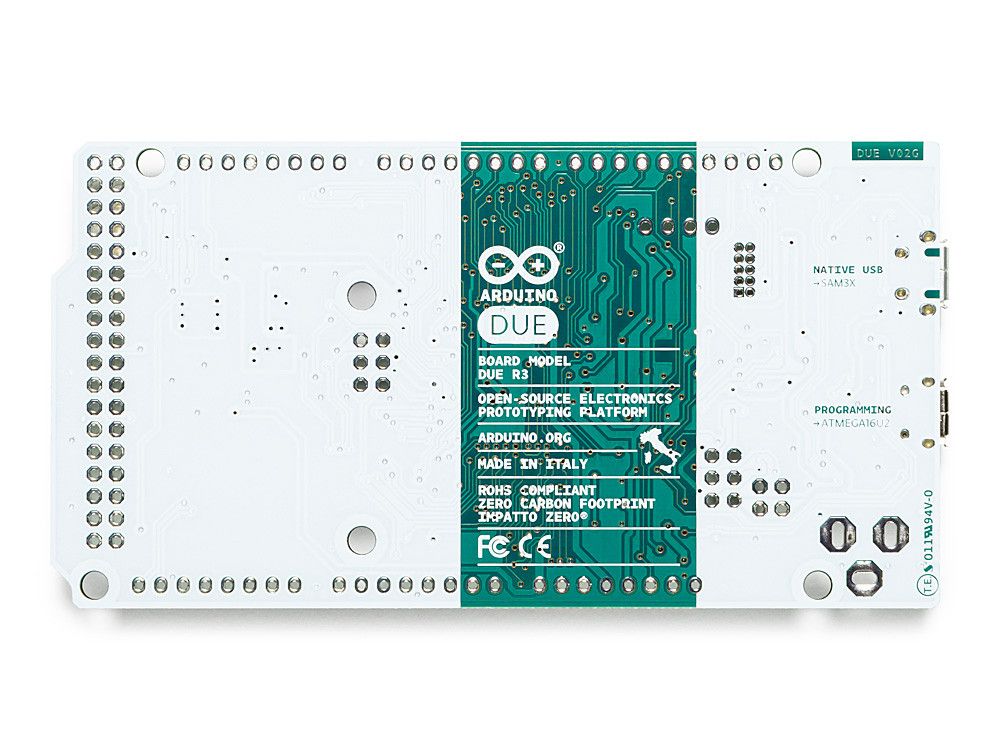

Arduino Due on mikrokontrollerilauta, joka perustuu Atmel SAM3X8E ARM Cortex-M3 suorittimeen. Siinä on 54 digitaalista tulo/lähtö-nastaa (joista 12 voidaan käyttää PWM-ulostuloina), 12 analogista sisääntuloa, 4 UARTia (laitteiston sarjaportit), 84 MHz:n kellotaajuus, USB OTG -yhteensopiva yhteys, 2 DAC:ia (digitaalinen-analoginen), 2 TWI:tä, virtaliitin, SPI-otsake, JTAG-otsake, reset-painike ja tyhjennyspainike.

Varoitus: Toisin kuin useimmat Arduino-laudat, Arduino Due -toimii 3.3V jännitteellä. I/O-pinnien sietämä enimmäisjännite on 3.3V. Yli 3.3V:n jännitteen soveltaminen voi vahingoittaa lautaa.

Lauta sisältää kaiken tarvittavan mikrokontrollerin tukemiseksi; liitä se yksinkertaisesti tietokoneeseen mikro-USB-kaapelilla tai käytä sitä AC-DC-sovittimella tai akulla aloittaaksesi. Due on yhteensopiva kaikkien Arduino-shieldien kanssa, jotka toimivat 3.3V jännitteellä ja noudattavat 1.0 Arduino-pinoutia.

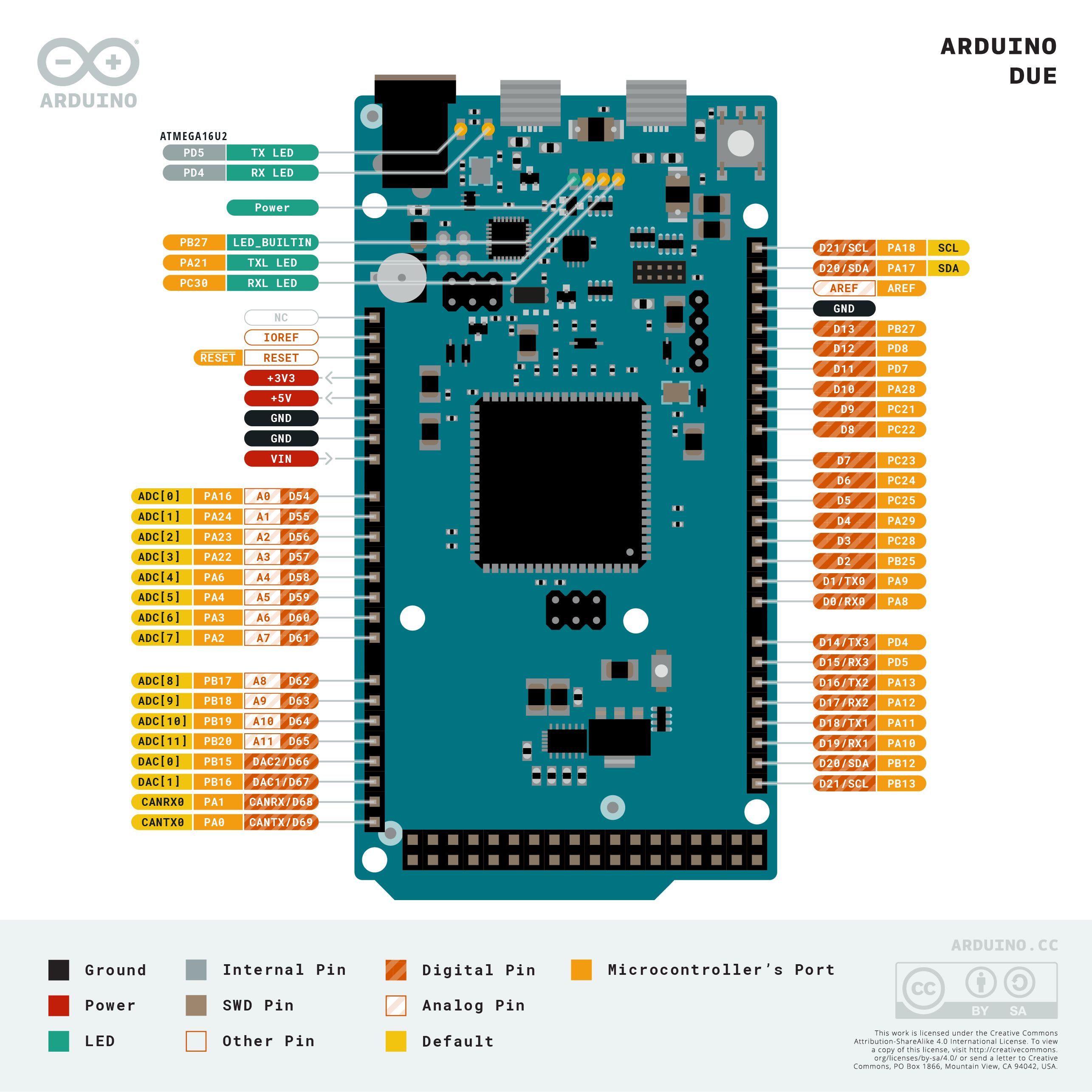

Due noudattaa 1.0 pinoutia:

• TWI:SDA- ja SCL-pinnit, jotka ovat lähellä AREF-pinnejä.
• IOREF: mahdollistaa liitetyn shieldin oikean konfiguraation mukautumisen laudan tarjoamaan jännitteeseen. Tämä mahdollistaa kilpien yhteensopivuuden 3.3V laudan, kuten Duen ja AVR-pohjaisten lautojen kanssa, jotka toimivat 5V:ssa.

Speksit

Linkit

• EAGLE FILES
• SCHEMATICS
• FRITZING IN .FZPZ
• BOARD SIZE IN .PDF
• Wiki - Arduino Due
