• jokainen piste erikseen ohjattava RGB ledi
• käyttöjännite: 5V (min. 2A virtalähde)
• paneelin koko: 192 x 96 mm
• ledit sijoiteltu n. 6 mm välein 32x16 matriisiksi
• yhteensopiva Adafruit RGBMatrixPanel Library kirjaston kanssa
• lisäkortilla DS1307 RTC-reaaliaikakellopiiri, paristo CR1220 (ei mukana), I2C-liitäntä A4 ja A5 pinneihin
• paneeli liitetään lattakaapelilla lisäkorttiin (HUB75-D), ketjutus mahdollinen

Pakkaus sisältää

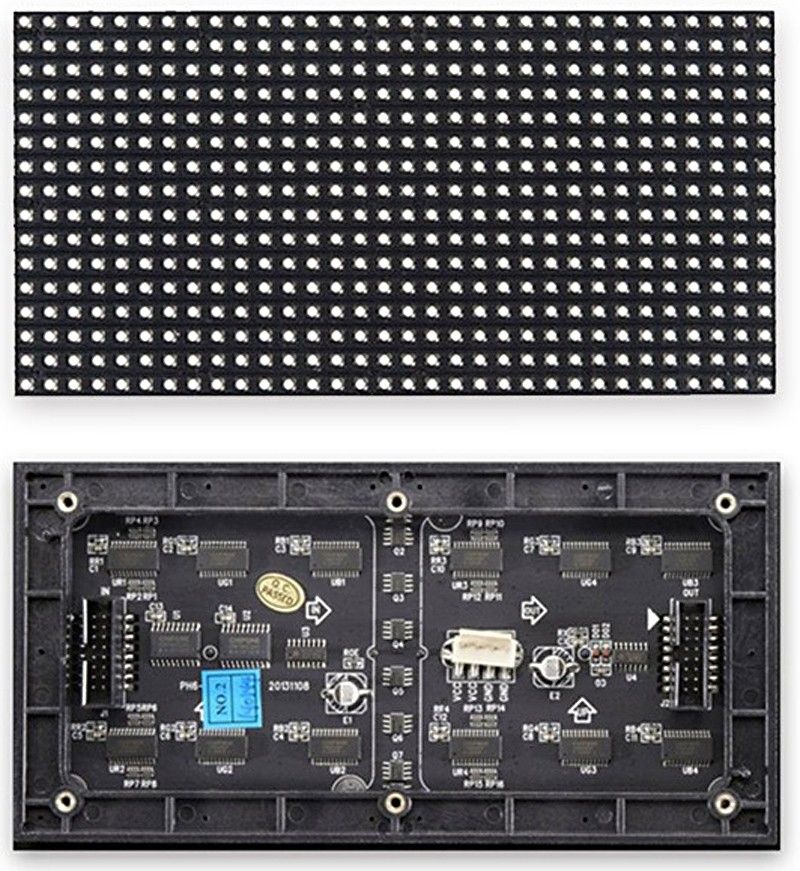

• 16x32 RGB LED paneeli

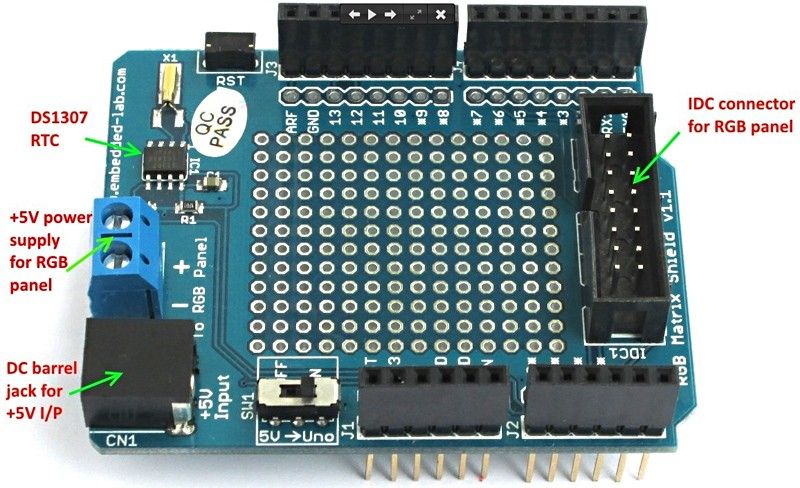

• RGB Arduino Shield lisäkortti (Arduino Uno tai vastaava)
• IDC lattakaapeli RGB Arduino Shield:in ja ledipaneelin välille
• virtakaapeli paneelia varten

Huom! Vaatii erillisen 5V 2A virtalähteen (kts. alta). Liittimenä perus 2,1mm x 5,5mm DC-liitin.

Huom! Napsi paneelin virransyöttökaapelista haarukkaliittimet pois ja kytke ne shieldin riviliittimeen.

Linkkivinkit

Dokumentaatiota ja kytkentäohjeita: http://embedded-lab.com/blog/hookup-guide-for-16x32-rgb-led-panel/
