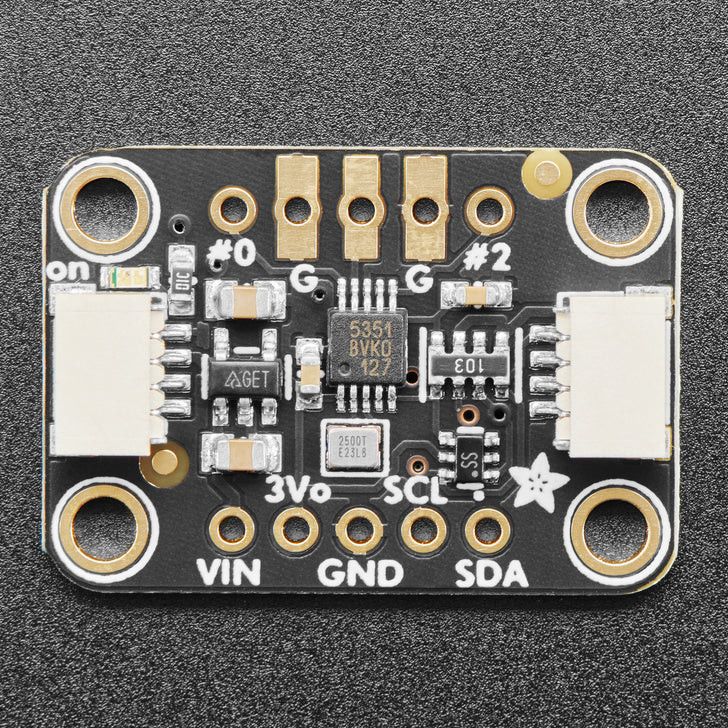

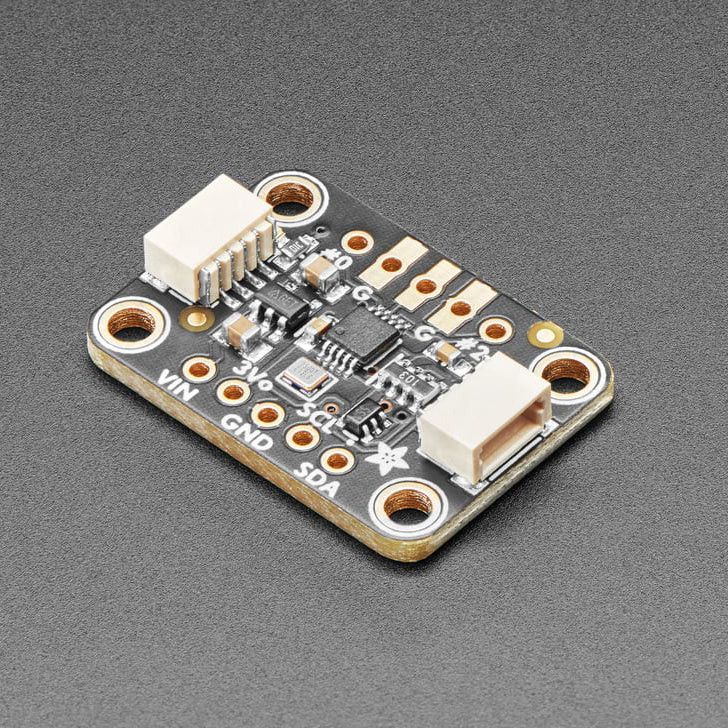

Adafruit Si5351A Clock Generator Breakout

Adafruit Si5351A-kellogeneraattorimoduuli poistaa tarpeen etsiä uusia kiteitä – se sisältää tarkan 25 MHz referenssikiteen, sisäiset PLL-piirit ja jakajat, joiden avulla voidaan tuottaa lähes mikä tahansa taajuus 8 kHz:stä 160 MHz:iin.

Si5351A on I2C-ohjattava kellogeneraattori. Sisäisen referenssikiteen avulla ohjataan useita PLL-piirejä ja jakajia, jolloin voidaan muodostaa tarkkoja ja vapaasti valittavia taajuuksia. Lähdöissä on kolme itsenäistä kanavaa, joilla jokaisella voi olla eri taajuus. Lähtö on 3 Vpp, saatavilla joko juotosystävällisestä header-liittimestä tai RF-käyttöön soveltuvasta SMA-liittimestä (ulostulo #1).

Moduuli on toteutettu STEMMA QT -formaatissa, joten se on helppo liittää erilaisiin kehitysalustoihin. STEMMA QT -liittimet ovat yhteensopivia SparkFun Qwiic -liittimien kanssa, mikä mahdollistaa kolvauksettoman kytkennän ja muiden I2C-laitteiden ketjuttamisen. Sisäinen 3,3 V LDO-regulaattori ja tasonmuuntimet tekevät moduulista yhteensopivan sekä 3 V että 5 V logiikan kanssa.

Adafruit tarjoaa lisäksi kattavan kirjaston ja ohjeet Arduino- sekä CircuitPython/Python-ympäristöihin, mikä nopeuttaa käyttöönottoa. Nämä ja paljon lisää tietoa tuotteesta löydät Linkit -otsikon alta.

Tekniset tiedot:

• Tuottaa jopa 3 toisistaan riippumatonta taajuutta 8 kHz – 160 MHz
• I2C-ohjattu, käyttäjän määriteltävissä oleva kokoonpano
• Tarkka taajuussynteesi (0 ppm virhe)
• Erittäin lineaarinen VCXO
• Alhainen lähtöjitteri: 100 ps pp
• Ohjelmoitava nousu-/laskuaika
• Glitchless-taajuuden vaihto
• Matala tehonkulutus
• PCIE Gen1 -yhteensopiva, HCSL-swing tuki
• Käyttää edullista, kiinteätaajuista 25 MHz kide-oskillaattoria

Tuotteen mitat:

• Koko: 25.3 mm x 17.7 mm x 4.7 mm
• Paino: 1.7 g

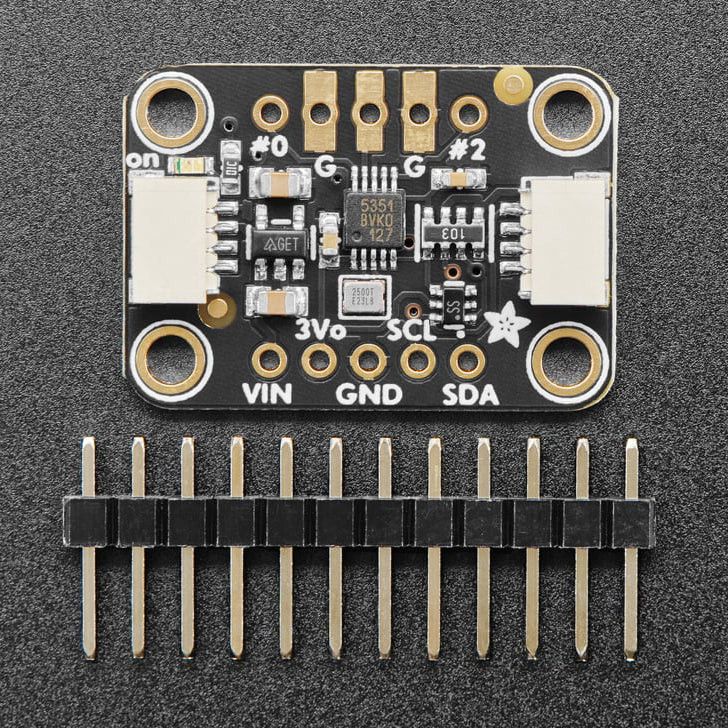

Pakkaus sisältää:

• Adafruitin Si5351A-kellogeneraattori
• piikkirima
