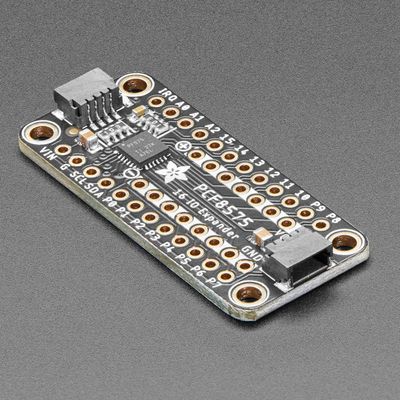

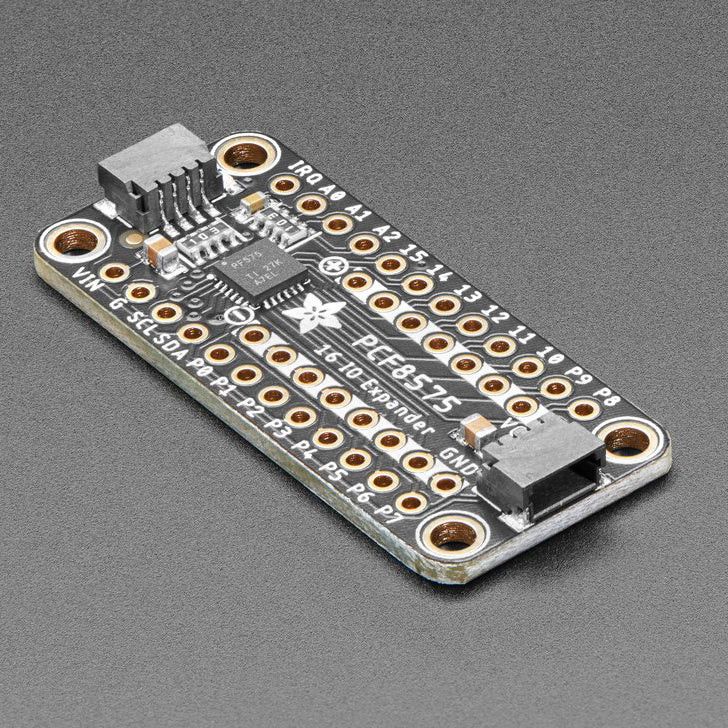

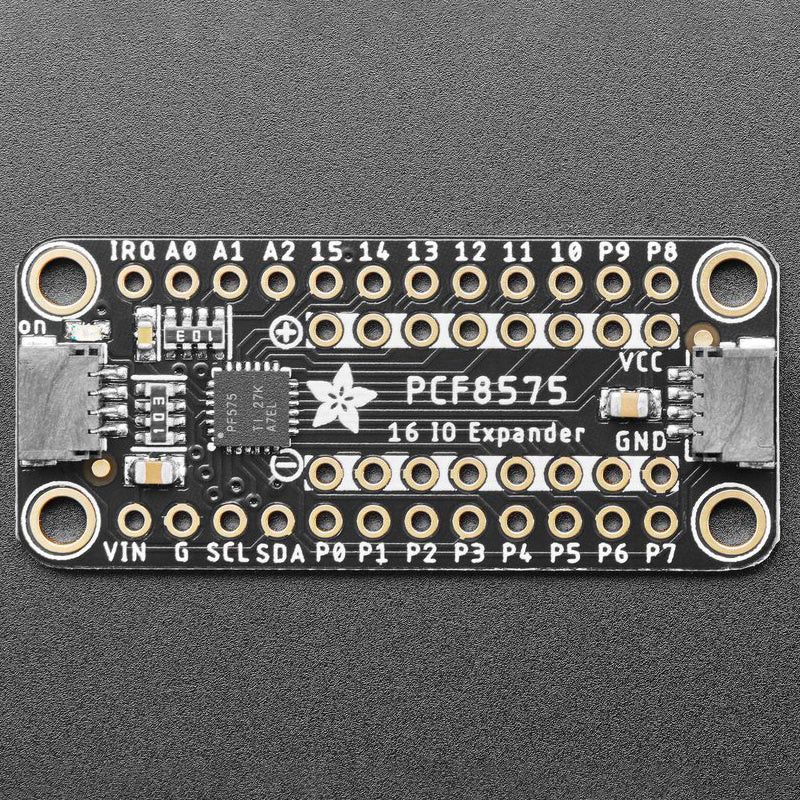

Adafruit PCF8575 GPIO Expander on edukas I2C-laajennin, joka tarjoaa 16 lisä-GPIO-kanavaa projekteihin, joissa sisäiset I/O-nastat eivät riitä. Laite mahdollistaa useiden painikkeiden, LEDien ja muiden oheislaitteiden hallinnan vain kahdella I2C-pinnillä. Useita expandereita voidaan ketjuttaa, jopa 8 kpl yhdelle väylälle, mikä lisää jopa 64 GPIO:ta.

PCF8575 toimii hieman eri tavalla kuin yleisemmät MCP230xx-sarjan laajentimet:

• 16 I/O-nastaa
• Kolmen osoitehyppylangan ansiosta jopa 8 laajenninta yhdellä I2C-väylällä
• Jokainen nasta voi toimia tulona kevyellä sisäisellä ylösvedolla tai vahvana maatasoon kytkevänä ulostulona
• IRQ-lähtö ilmoittaa automaattisesti, kun tulo muuttuu
• Ei erillistä suuntarekisteriä – pinnien tila määräytyy niiden ohjauksen perusteella

Esimerkiksi painikkeen lukeminen onnistuu liittämällä se PCF:n nastan ja maan väliin. LEDiä ohjataan kytkemällä sen anodi jännitteeseen vastuksen kautta ja nasta toimii katodina. Kirjastot Arduinoon ja CircuitPythoniin helpottavat käyttöä.

Moduuli on toteutettu STEMMA QT -formaatissa, joka on yhteensopiva SparkFun Qwiic -liittimien kanssa. Tämä mahdollistaa helpon kolvauksettoman liitännän ja muiden I2C-laitteiden ketjuttamisen.

Tuotteen mitat:

• Koko: 40.8 mm x 17.7 mm x 4.5 mm
• Paino: 2.6 g

Pakkaus sisältää:

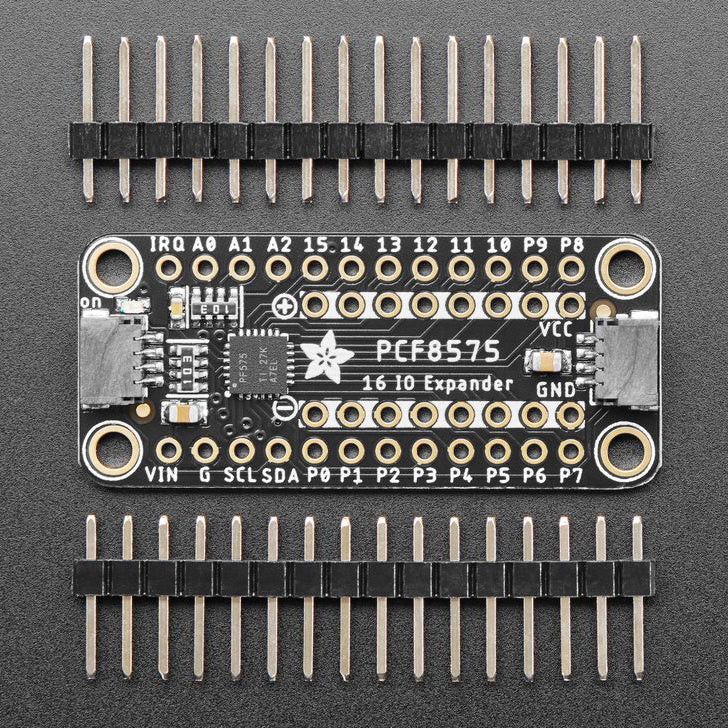

• Adafruit PCF8575 GPIO -laajennuskortti
• Piikkirima

Linkit:

• Product information page
• PCF8575 Datasheet (PDF)
