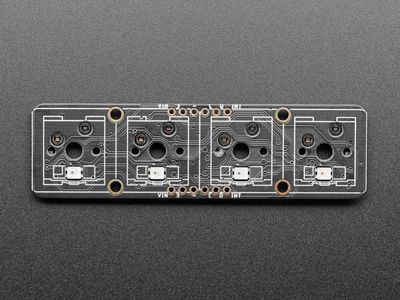

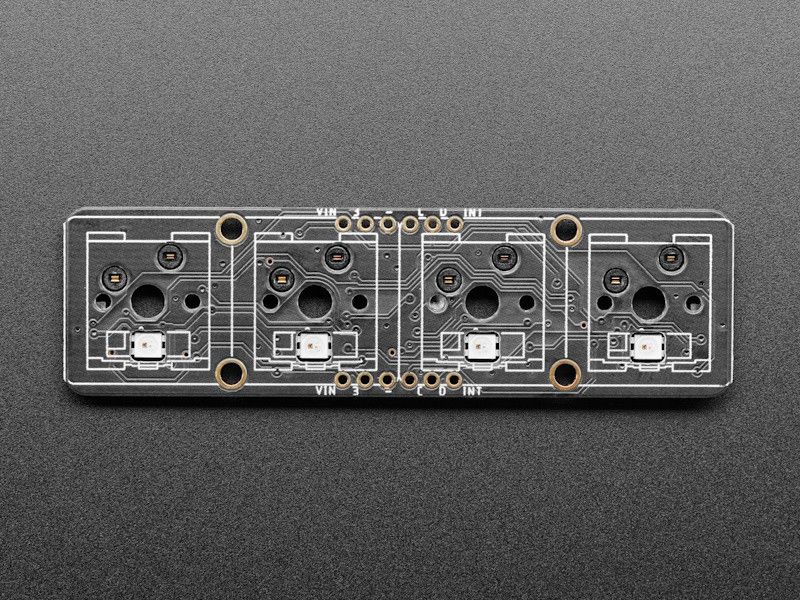

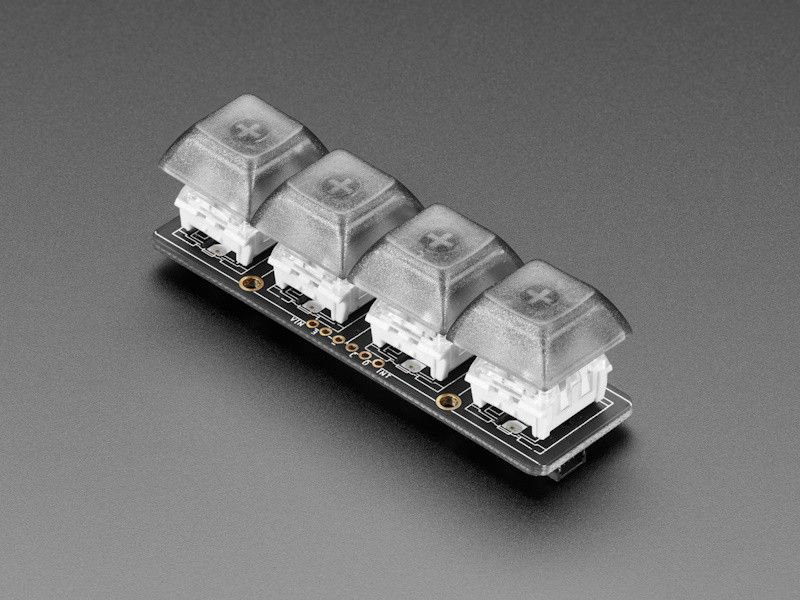

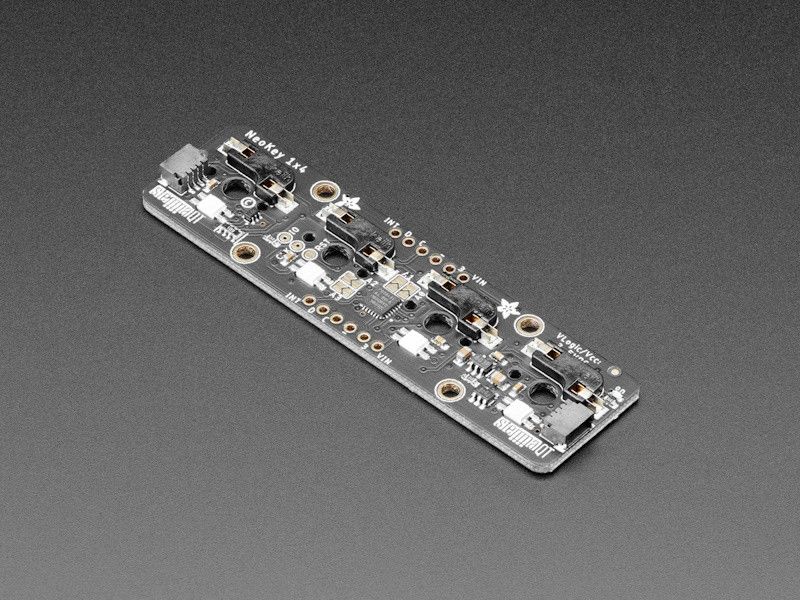

Adafruit NeoKey 1x4 -breakout on 3" x 0.8" kokoinen piirilevy, johon sopii neljä Cherry MX- tai yhteensopivaa kytkintä. Kytkimet liitetään Kailh-soketteihin, joten juottamista ei tarvita – vaikka pieni tippa kuumaliimaa tai epoksia voi auttaa kiinnityksessä. Jokaisessa kytkinpaikassa on myös NeoPixel-LED, joka loistaa suoraan kytkimen läpi.
Kortilla on valmiiksi ohjelmoitu mikrokontrolleri seesaw-firmwarella, mikä tarkoittaa että sekä painallusten luku että NeoPixelien ohjaus hoituvat I2C:n kautta. Useita kortteja voidaan ketjuttaa I2C-väylässä muuttamalla osoitehyppylinkkejä – jopa 16 kappaletta yhdellä väylällä. Adafruit tarjoaa valmiit Arduino- ja CircuitPython/Python-kirjastot helppoa käyttöönottoa varten.
Kortissa on kaksi riviä 6-pin kontakteja 0.1” jaolla molemmin puolin, mikä mahdollistaa käytön myös koekytkentälevyllä tai perfboardilla. Mekaanisen vakauden takaamiseksi kannattaa juottaa molemmat rivit kiinni. Huomaathan, että pakkaus sisältää vain ohjelmoidun PCB:n – kytkimet, keycapit ja mikrokontrolleri eivät sisälly toimitukseen.
Ominaisuudet:
- Tuki neljälle Cherry MX- tai yhteensopivalle kytkimelle
- Kailh-soketit: ei juottamista kytkimille
- Integroitu NeoPixel jokaiselle kytkimelle
- Seesaw-firmware, ohjaus I2C:n kautta
- Ketjutettavissa, jopa 16 korttia samalla väylällä
- Arduino- ja CircuitPython/Python-tuki
Tekniset tiedot:
- Mitat: 76.5 × 21.5 × 4.6 mm
- Paino: 6.0 g
Pakkaus sisältää:
- 1 × NeoKey 1x4 -ohjainlevy (ohjelmoitu seesaw-firmwarella)
Huom: kytkimet ja keycapit eivät sisälly toimitukseen.
