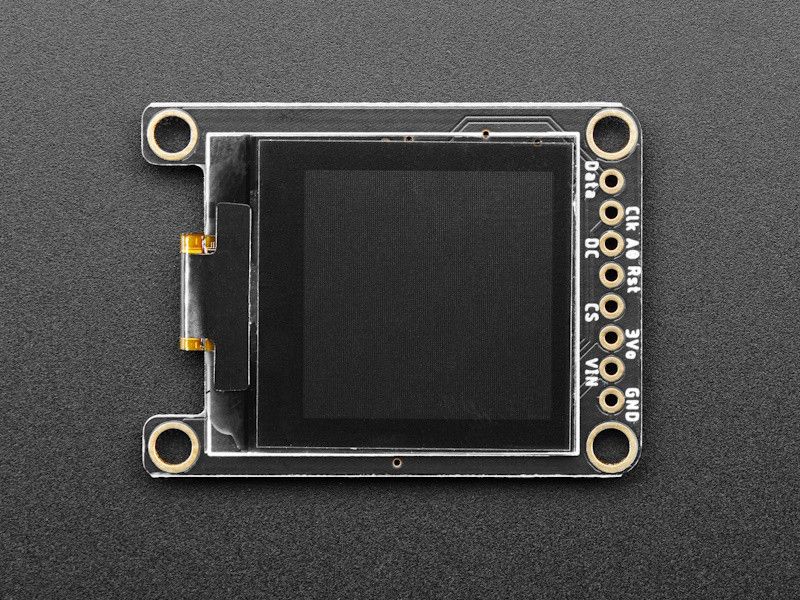

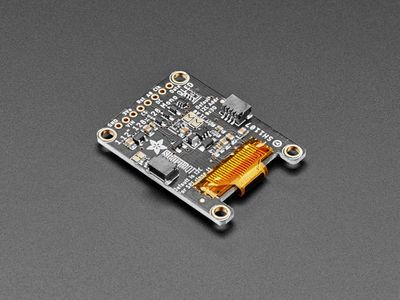

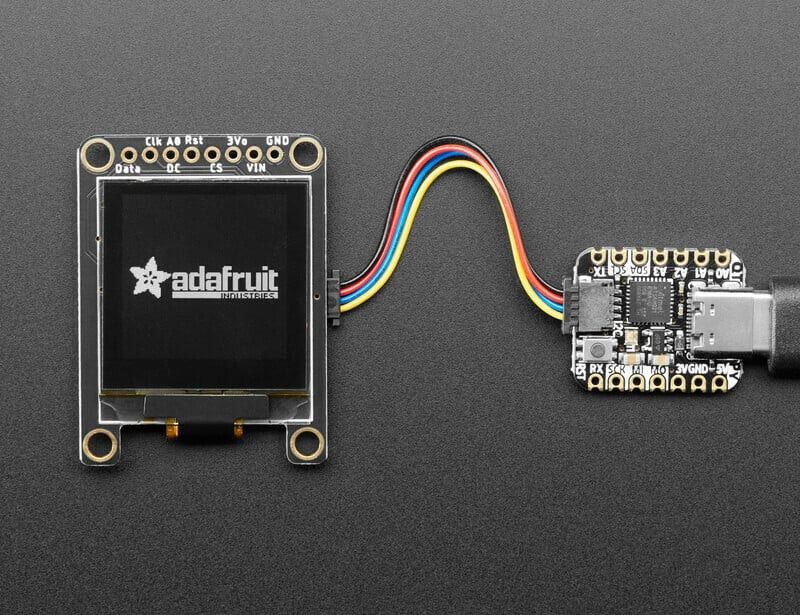

Näyttöä ohjaa SSD1107-piiri, joka tukee sekä I2C- että SPI-liitäntää. Koska OLED tarvitsee 3.3V ja 12V syötöt, levylle on integroitu 3.3V regulaattori ja 12V boost-muunnin. Lisäksi kaikki pinnit on tasosovitettu, joten näyttö toimii sekä 3V- että 5V-järjestelmissä. Helppoon prototyyppaukseen kortilta löytyy SparkFun Qwiic -yhteensopiva STEMMA QT -liitin I2C-väylää varten – liitä vain kaapeli ja olet valmis testaamaan. (QT-kaapeli ei sisälly toimitukseen.)

Huomioithan, että näyttö tarvitsee 2 KB SRAM-muistia näytön puskuriksi, joten se ei sovi pienille ohjaimille, kuten Arduino UNO:lle (ATmega328 tai 32u4). Suosittelemme ohjaimia, joissa on vähintään 16 KB RAM-muistia, kuten SAMD21, SAMD51, ESP, nRF52 tai Teensy. Näyttöä voi käyttää I2C:llä tai SPI:llä – SPI on nopeampi, mutta I2C tarvitsee vähemmän pinnejä.

Näytölle on tarjolla sekä Arduino- että CircuitPython-kirjastot.

Ominaisuudet:

• 1.12” diagonaalinen OLED-näyttö
• Resoluutio: 128 × 128 pikseliä, valkoinen
• Ohjain: SSD1107
• Tukee I2C- ja SPI-liitäntöjä
• Sisäänrakennettu 3.3V regulaattori ja 12V boost-muunnin
• Tasosovitetut pinnit, toimii 3V ja 5V logiikalla
• SparkFun Qwiic -yhteensopiva STEMMA QT -liitin
• Arduino- ja CircuitPython-tuki

Tekniset tiedot:

• Koko: 1.12” diagonaali
• Resoluutio: 128 × 128
• Väri: valkoinen
• Liitäntä: I2C ja SPI
• Virtalähde: 3.3V ja 12V (sisäänrakennettu regulaattori ja boost)
• Muistivaatimus: vähintään 16 KB RAM

Pakkaus sisältää:

• 1 × 1.12” OLED-näyttömoduuli
