Adafruit MMC5603-magnetometri tarjoaa tarkan ja monipuolisen tavan mitata magneettikenttiä. Magnetometrit havaitsevat voimakkaimman magneettisen suunnan ja niitä käytetään yleisesti magneettisen pohjoisen määrittämiseen tai magneettikenttien mittaamiseen. Kun se yhdistetään 6-DoF kiihtyvyys- ja gyroskooppianturiin, voidaan rakentaa 9-DoF inertiamittausyksikkö, joka tunnistaa asennon maapallon vakaan magneettikentän avulla.

Sensori perustuu MMC5603-piiriin, joka tarjoaa ±30 Gaussin mittausalueen ilman erillistä asetusta ja 20-bittisen resoluution jopa 1000 Hz näytteenottonopeudella. Tämä tekee siitä ihanteellisen maan magneettikentän (noin 0.6 Gauss) mittaamiseen sekä perusmagneettien havaitsemiseen.

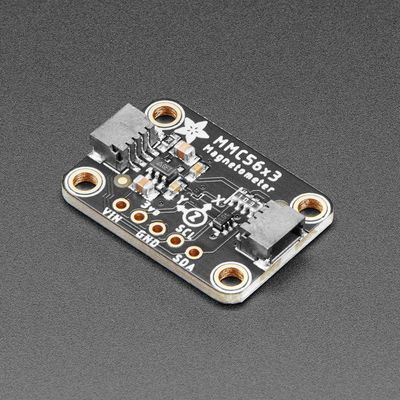

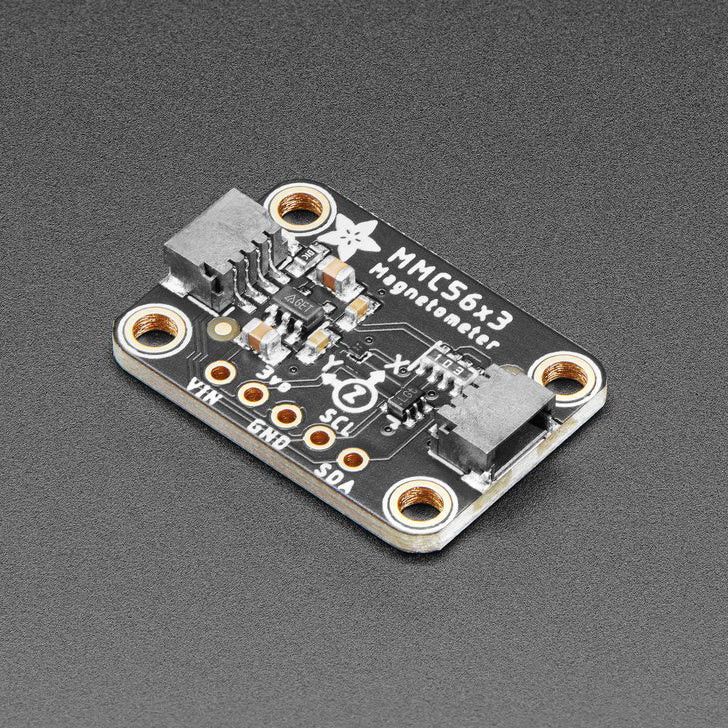

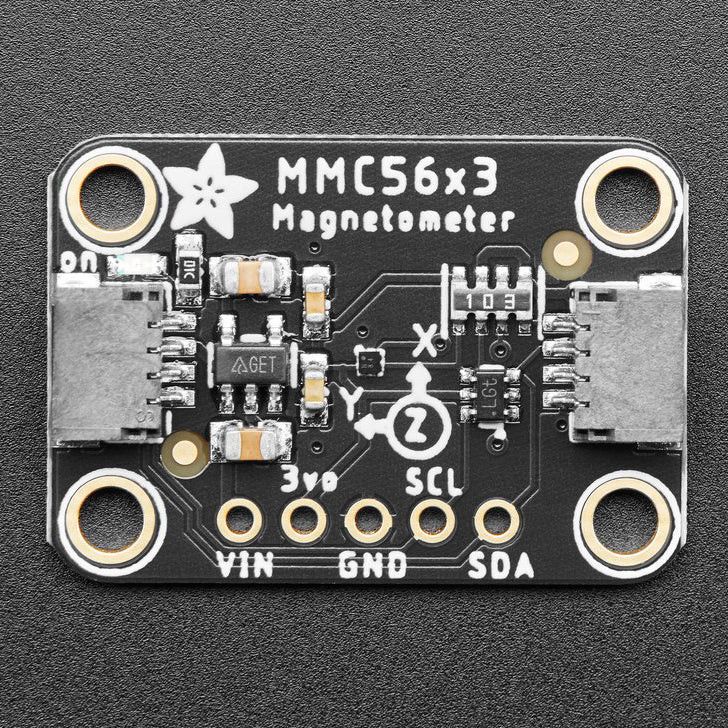

Adafruit on rakentanut sirun tukipiireineen erilliselle piirilevylle, joka tukee sekä 3.3V että 5V logiikkatasoja. Yhteydet onnistuvat helposti I2C:n kautta kahdella johdolla, tai vaihtoehtoisesti SPI-liitännällä. STEMMA QT/Qwiic -liittimet mahdollistavat kolvauksettoman kytkennän, ja saatavilla on Arduino- ja CircuitPython-kirjastot sujuvaan käyttöönottoon.

Anturi toimitetaan valmiiksi koottuna ja testattuna.

Tekniset tiedot:

• I2C-osoite: 0x30
• 3-akselinen AMR-magnetometri
• Mittaustarkkuus: ±30 Gauss (±3000 µT)
• 20-bittinen toimintatila, 0.0625 mG resoluutio/LSB
• Kokonaiskohina: 2 mG RMS
• Suuntatarkkuus: 1°
• Taajuusvaste: jopa 1 kHz
• I2C jopa 400 kHz, SPI-tuki
• Ultra-pieni kotelointi: 0.8 × 0.8 × 0.4 mm
• Automaattinen degauss-toiminto (SET/RESET)
• Lämpötilan vaikutusten kompensointi
• Sisäänrakennettu lämpötila-anturi

Pakkaus sisältää:

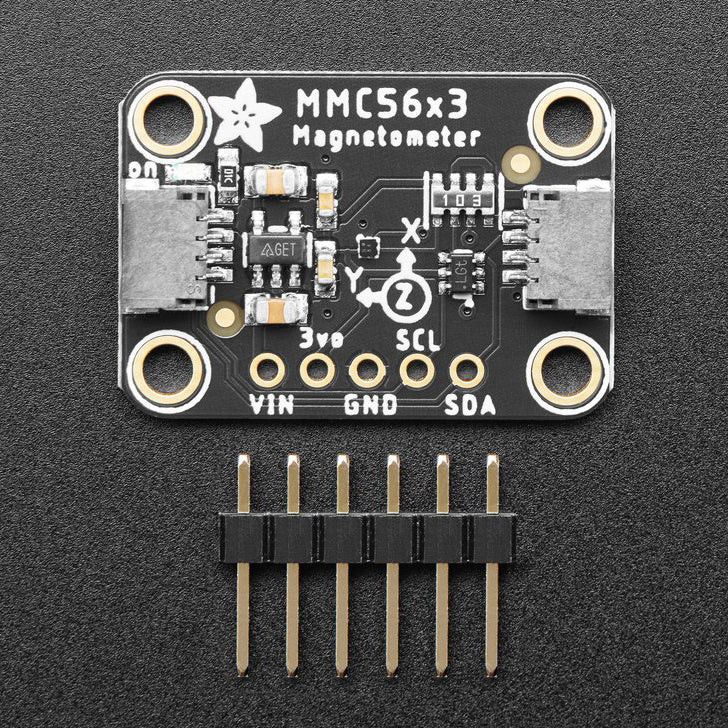

• Adafruit MMC5603-magnetometri
• Piikkirima
