Anturin avulla voidaan lukea sekä lämpöparin (kuuma) että piirissä olevan anturin (kylmä) lämpötila. Lisäksi voidaan asettaa hälytyksiä liian korkeille tai matalille lämpötiloille. Käyttö tapahtuu helposti I2C-väylän kautta.

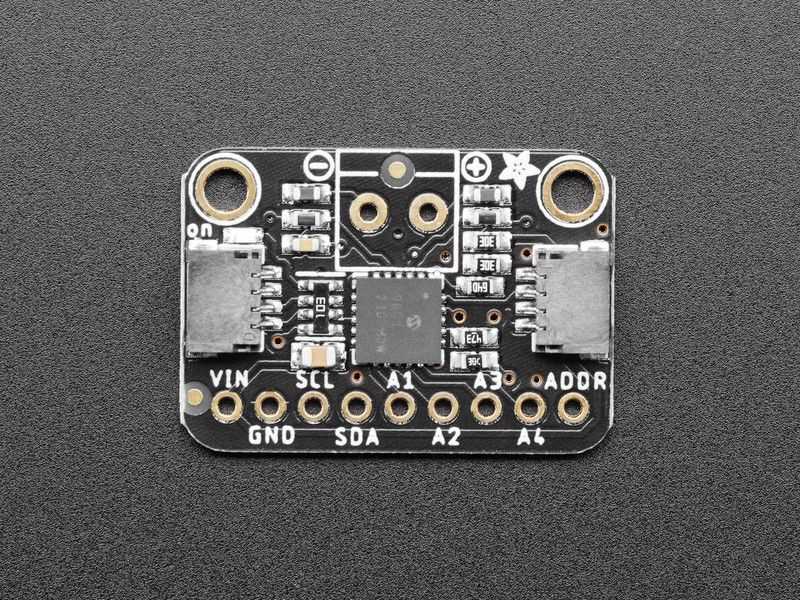

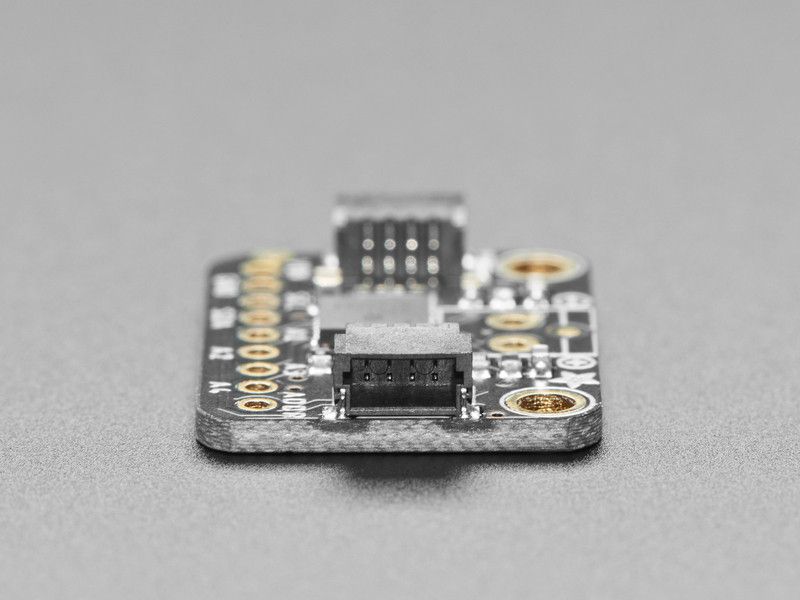

Breakout-kortilla on itse piiri, 3,3 V regulaattori sekä tasonmuunnospiirit. Toimii sekä 3,3 V että 5 V logiikalla. Mukana toimitetaan 2-napainen liitin lämpöparille sekä piikkirima leipälautakäyttöä varten. Kortilla on STEMMA QT -liittimet, jotka ovat yhteensopivia SparkFun Qwiic -liittimien kanssa. Näin liittäminen onnistuu myös ilman juottamista. QT-kaapeli ei sisälly toimitukseen.

Soveltuu erinomaisesti esimerkiksi yhdessä 1 m K-tyypin lämpöparin kanssa käytettäväksi.

Ominaisuudet:

• Tukee lämpöparityyppejä: K, J, T, N, S, E, B, R
• Mittausalueet datalehden mukaan:
  • K: -200 °C … +1372 °C
  • J: -150 °C … +1200 °C
  • T: -200 °C … +400 °C
  • N: -150 °C … +1300 °C
  • E: -200 °C … +1000 °C
  • S: +250 °C … +1664 °C
  • B: +1000 °C … +1800 °C
  • R: +250 °C … +1664 °C
• Resoluutio: ±0,0625 °C (huom. ADC:n resoluutio, ei tarkkuus)
• MCP96L01-piirin tyypillinen tarkkuus: ±2,0 °C, maksimi ±4,0 °C (ei sisällä itse lämpöparien omaa epätarkkuutta, esim. K-tyypillä ±2…±6 °C)
• Sisäinen kylmäliitoslämpötilan mittaus
• Toimintajännite ja logiikka: 3,3–5 V
• I2C-liitäntä, STEMMA QT / Qwiic -yhteensopivat liittimet

Pakkaus sisältää:

• 1 × MCP9601 Thermocouple Breakout (koottu ja testattu)
• 2-napainen liitin lämpöparille
• Piikkirima
