Adafruit INA219-moduuli tarjoaa täydellisen ratkaisun virran, jännitteen ja tehon mittaamiseen. Se sisältää 12-bittisen ADC:n, joka mahdollistaa virran resoluution noin 0,8 mA. Kortilla on sisäinen 0,1 Ω shunttivastus sekä tasonmuunnos, joten käyttö onnistuu suoraan 3,3 V ja 5 V logiikan kanssa. STEMMA QT -liittimien ansiosta anturi voidaan kytkeä myös ilman juottamista. Erinomainen valinta esimerkiksi akkujen, moottorien tai muiden kuormien virrankulutuksen seurantaan.

Tekniset tiedot

• Virran mittausalue: ±3,2 A (sisäinen 0,1 Ω shuntti)
• Jännitteen mittausalue: 0–26 V
• Resoluutio: 12-bittinen ADC, n. 0,8 mA askel
• Lasketut arvot: virta (A), jännite (V), teho (W)
• I2C-liitäntä, säädettävä osoite
• Käyttöjännite: 3,0–5,5 V, yhteensopiva 3,3 V ja 5 V logiikan kanssa

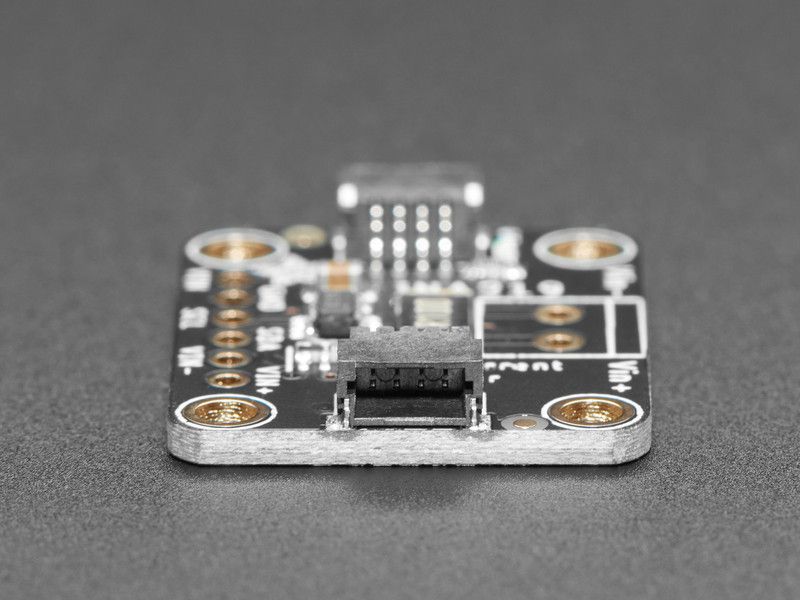

• STEMMA QT / Qwiic -liittimet helpottavat kytkentää
• Mittoja: 26 mm × 23 mm × 4 mm

Pakkaus sisältää

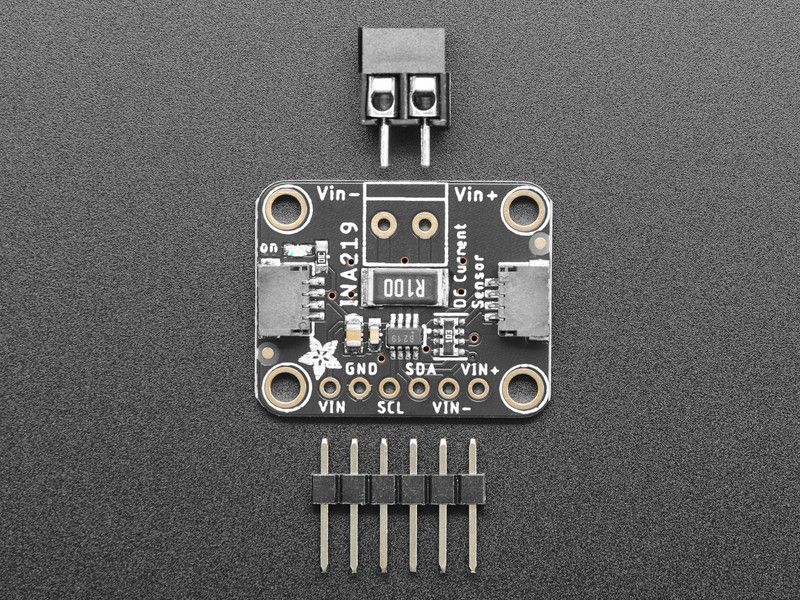

• 1 × Adafruit INA219 Current Sensor Breakout (koottu ja testattu)
• Piikkirima
